2-3. MISE EN SERVICE DU V-SCALE PLUS
• Raccordements:
c Éteignez tous vos appareils avant d'effectuer les raccordements.
d Raccordez vos sources vidéo aux entrées 1, 2, 3 et 4 du V-SCALE PLUS.
e Raccordez votre source informatique à l'entrée 5 du V-SCALE PLUS.
f Raccordez votre afficheur haute résolution (projecteur, écran plasma...) à la sortie DISPLAY OUTPUT (connecteur
HD15 ou DVI-I femelle du V-SCALE PLUS).
g Raccordez le cordon secteur fourni au V-SCALE PLUS et à une prise de courant secteur.
h Allumez le V-SCALE PLUS (interrupteur de la face arrière). Ensuite allumez toutes vos sources et votre afficheur.

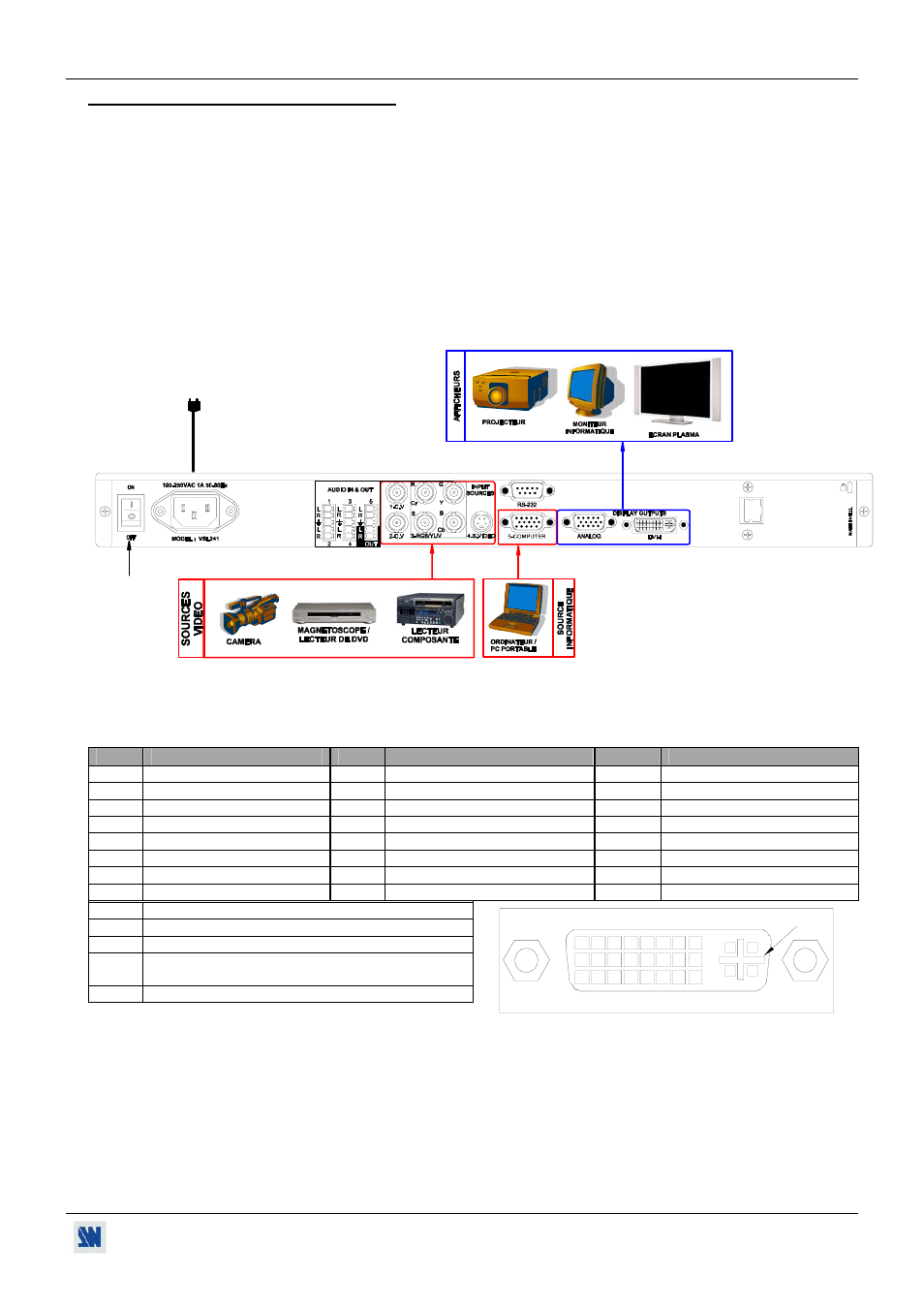

• Schéma de raccordement du V-SCALE PLUS:
IP/L
A
N
3 2
4
6
5
• Brochage du connecteur DVI-I:
Le connecteur DVI-I femelle du V-SCALE PLUS peut fournir des signaux numérique et analogique. Le tableau ci
dessous explique le brochage de ce connecteur.
Broche Fonction Broche Fonction Broche Fonction
1 TMDS Donnée 2- 9 TMDS Donnée 1- 17 TMDS Donnée 0-
2
TMDS Donnée 2+
10
TMDS Donnée 1+
18
TMDS Donnée 0+
3 TMDS Donnée 2 Tresse 11 TMDS Donnée 1 Tresse 19 TMDS Donnée 0 Tresse
4 Non utilisée. 12 Non utilisée. 20 Non utilisée.
5
Non utilisée.
13
Non utilisée.
21
Non utilisée.
6 DDC Horloge 14 + 5V (alimentation) 22 TMDS Horloge Tresse
7
DDC Donnée
15
Masse du (+5V)
23
TMDS Horloge+
8 Synchro. analogique verticale 16 Détection Hot plug. 24 TMDS Horloge-
C1 Vidéo analogique Rouge
C2 Vidéo analogique Vert
C3
Vidéo analogique Bleu
C4 Synchro. analogique horizontale (ou Synchro.
composite)
C5 Masse commune analogique
DDC = Display Data Channel.
TMDS = Transition Minimized Differential Signal.
8 1
9 16
24 17
C1 C2
C3 C4
C5
