Chapitre 1 : INTRODUCTION (suite)

VSL range

PAGE 12

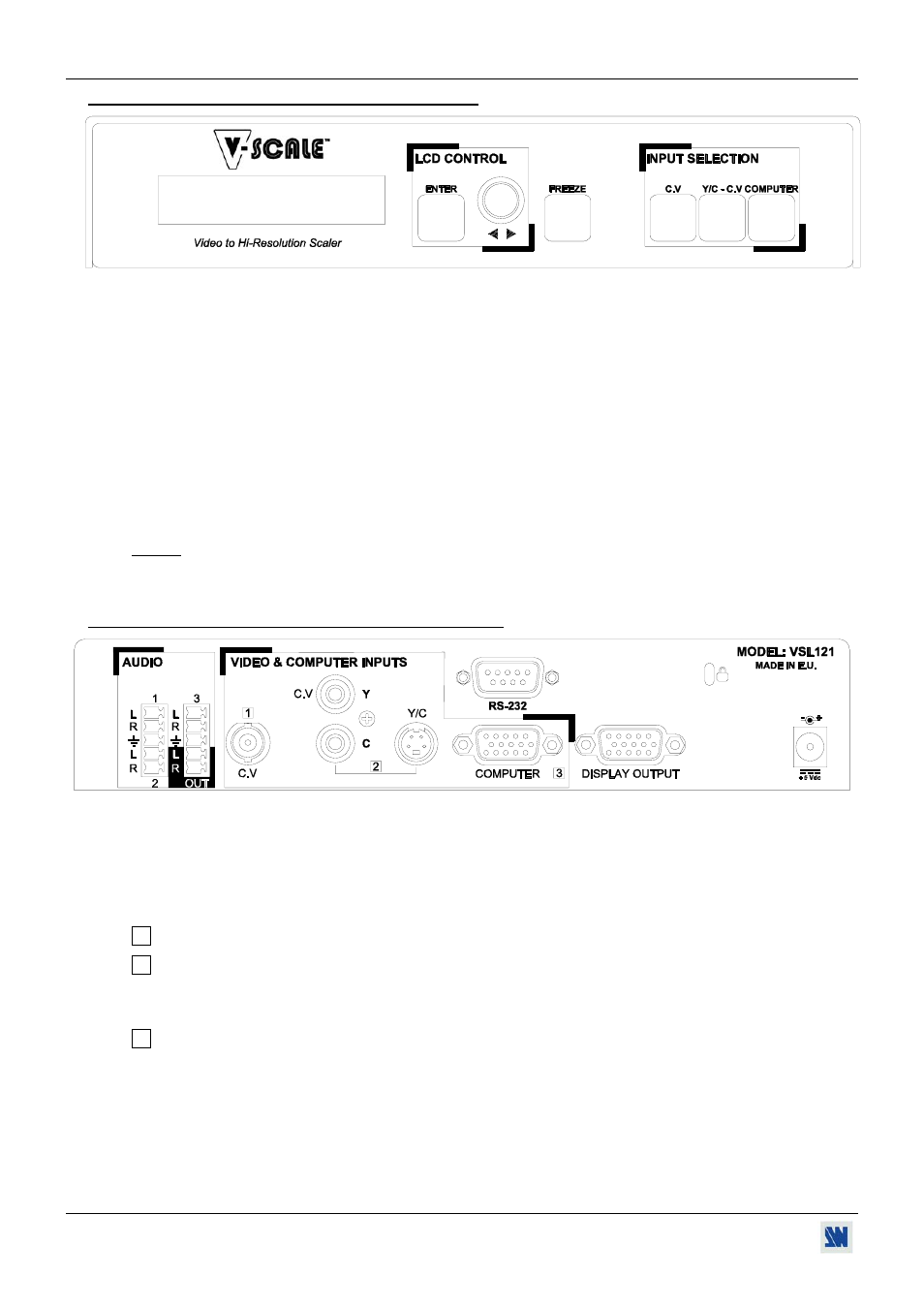

1-9. DESCRIPTION DE LA FACE AVANT DU V-SCALE


LCD CONTROL

ENTER:

Permet de valider un réglage.

Un appui long sur ce bouton permet d'activer le mode veille (STANDBY). Un appui court sur
un des boutons de la face avant permet de réveiller l'appareil.



Permet de se déplacer à travers les menus (dans le mode réglage).


FREEZE:

Permet de geler l'image de la sortie .


INPUT SELECTION:
Sélection des sources d'entrée.

C.V:

Sélection de la source Vidéo Composite n°1 (Entrée n°1).

Y/C - C.V:

Sélection de la source S.VIDEO ou Vidéo Composite n°2 (Entrée n°2).

COMPUTER:

Sélection de la source Computer (Entrée n°3).

NOTE: Un appui long (2 secondes) sur le bouton de l'entrée sélectionnée permet d'activer la fonction BLACK. Un

écran noir est affiché sur la sortie. Un appui court sur un des boutons INPUT SELECTION permet de
désactiver cette fonction.

1-10. DESCRIPTION DE LA FACE ARRIÈRE DU V-SCALE


AUDIO:

1

, 2 & 3:

Entrées audio stéréo 1, 2 et 3 sur connecteurs MCO.

L: Gauche, R = Droit.

OUT

:

Sortie audio stéréo sur un connecteur MCO.

VIDEO & COMPUTER INPUTS:

1 C.V:

Entrée Vidéo Composite n°1 sur un connecteur BNC femelle.

2 C.V:

Entrée Vidéo Composite n°2 sur deux connecteurs RCA femelle.

Y/C:

Entrée S.VIDEO (Y/C) sur deux connecteurs RCA femelle ou sur un connecteur mini DIN 4
femelle.

3 COMPUTER:

Entrée informatique sur un connecteur HD15 femelle.


DISPLAY OUTPUT: Sortie informatique (RVBHV, RVBS ou RVsB) sur un connecteur HD15 femelle.

RS-232:

Port de communication RS-232 sur connecteur DB9 femelle.


+5 Vdc:

Entrée

DC.
