Di-VentiX™ Chapitre 3 : MODE OPÉRATOIRE (suite)
PAGE 87
3-1. FONCTIONNEMENT AVEC LE LOGICIEL DE CONTRÔLE (suite)
3-1-3. FONCTIONNEMENT EN MODE MIXER (suite)
Titrer un PIP (effet double PIP):
• Enregistrez une frame: raccordez au Di-VentiX une source fournissant la frame (image) à enregistrer et
sélectionnez la source. Cliquez sur STORE et sélectionnez une mémoire d'image (jusqu'à 6).
• Créez le texte à afficher avec un ordinateur en utilisant un logiciel tel que PowerPoint®: le texte doit être
lumineux (blanc ou jaune) sur fond noir.
• Présélectionnez la source souhaitée pour le PIP et afficher la sur la sortie MAIN.
• Présélectionnez la source utilisée pour afficher le titre créé ci dessus.
• Sélectionnez une touche EFFECT. Cliquez sur l'onglet Effect et sélectionnez Double PIP. Ensuite sélectionnez
la durée holding.
• Cliquez sur le bouton Background & Inlay et sélectionnez une frame.
• Cliquez sur TAKE: la frame mémorisée est affichée sur la sortie MAIN ainsi que les sources en PIP.
• Réglez la position et la taille du PIP MAIN.
• Réglez la transparence du PIP PREVIEW (Preview opacity): cela permet de rendre les parties sombres de l'image
plus ou moins transparentes. La transparence est réglable de 0 à 100%.
• Réglez la position et la taille du PIP PREVIEW pour afficher le titre sur le PIP et/ou sur l'image de fond.
• Si nécessaire, réglez la taille et la position du masque (mask) du PIP PREVIEW. Le réglage du masque permet de
réduire la zone de titrage de la source preview.

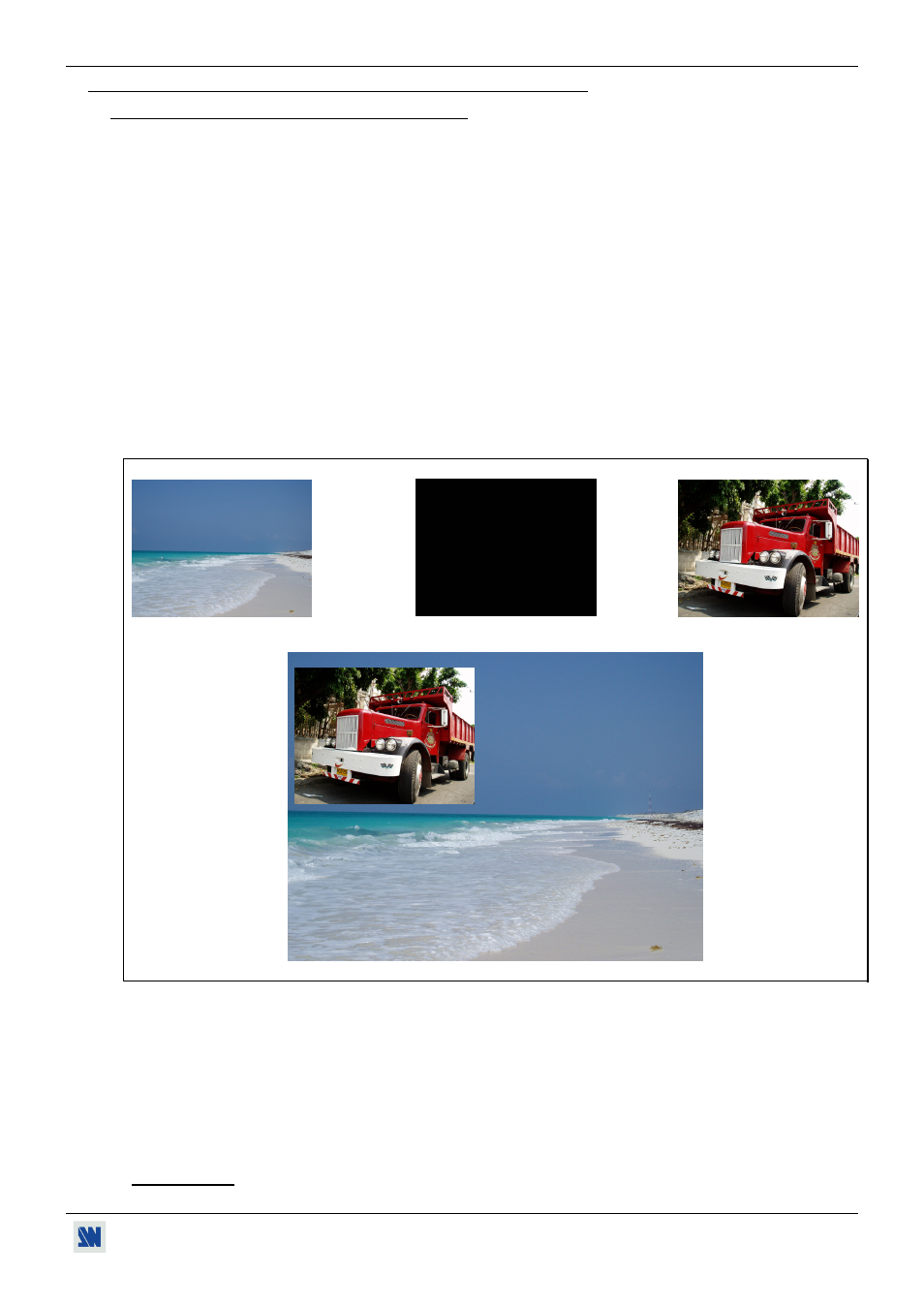

Frame mémorisé Source Titre (Preview) Source PIP (MAIN)
IMAGE AFFICHÉE.
Figure 75: Titrage d'un PIP.
• RÉGLAGES DE L'OPTION AUDIO
Cliquez sur l'onglet Audio, et effectuez pour chaque sortie AUDIO les réglages suivants:
Réglez le volume principal (master volume).
Sélectionnez le mode audio mono ou stéréo.
Sélectionnez une entrée AUDIO (breakaway mode) ou automatique (auto follow mode):
- auto follow = la commutation audio suit automatiquement la commutation vidéo.
- breakaway = l'entrée audio sélectionnée est diffusée en permanence.
Pour chaque entrée audio, régler le niveau (audio level) et la balance (audio balance).
IMPORTANT: Si l'entrée auxiliaire est utilisée (AUX), ne pas oublier de l'activer (AUX input = ON).
