Chapitre 3 : MODE OPÉRATOIRE (suite)
Di-VentiX™
PAGE 104
3-3. FONCTIONNEMENT AVEC LE REMOTE KEYPAD (suite)
3-3-3. FONCTIONNEMENT EN MODE MATRIX
• RÉGLAGES
Avant chaque nouvelle application, nous conseillons de remettre tous les réglages par défauts du Di-VentiX
avec le menu (CONTROL > default value > yes).
Configurez le Di-VentiX en MODE MATRIX avec le menu (MODE > matrix mode).
Sélectionnez le type de signal (input type) raccordé à chacune des entrées avec le menu (INPUT > input
type).
Effectuez les réglages suivants pour l'afficheur raccordé à la sortie OUTPUT 1:
• Sélectionnez le type de synchro (output sync.) qui correspond à votre afficheur avec le menu (OUTPUT X >
output sync).
• Sélectionnez le mode de référence avec le menu (OUTPUT X > output rate).
• Sélectionnez un des formats de sortie avec le menu (OUTPUT X > output format).
NOTE: Pour les afficheurs à matrice de pixel fixe (DMD, LCD, PLASMA…), sélectionnez toujours le format
de sortie correspondant à la résolution native de votre afficheur. Ainsi votre afficheur n’aura pas à
modifier la résolution, et le résultat sera meilleur.
• Sélectionnez votre type de toile d'écran avec le menu (OUTPUT X > type of screen > 4/3 ou 16/9).
Renouvelez les réglages de l'étape pour l'afficheur raccordé sur la sortie OUTPUT 2.
• SÉLECTION DES ENTRÉES
Sélectionnez la sortie (OUT 1 ou OUT 2) avec les touches OUTPUT SELECT.
Présélectionnez une entrée avec les touches INPUT SELECT. La touche clignote.
Appuyez sur TAKE ou actionnez manuellement le T-BAR pour afficher l'entrée présélectionnée sur la sortie
sélectionnée. La transition s'effectue par un fondu au noir.
NOTE: Pour commuter simultanément les sorties OUTPUT 1 & 2: effectuez les opérations et pour la sortie
OUTPUT 1, puis effectuez les opérations et pour la sortie OUTPUT 2, enfin appuyez sur la touche
TAKE.

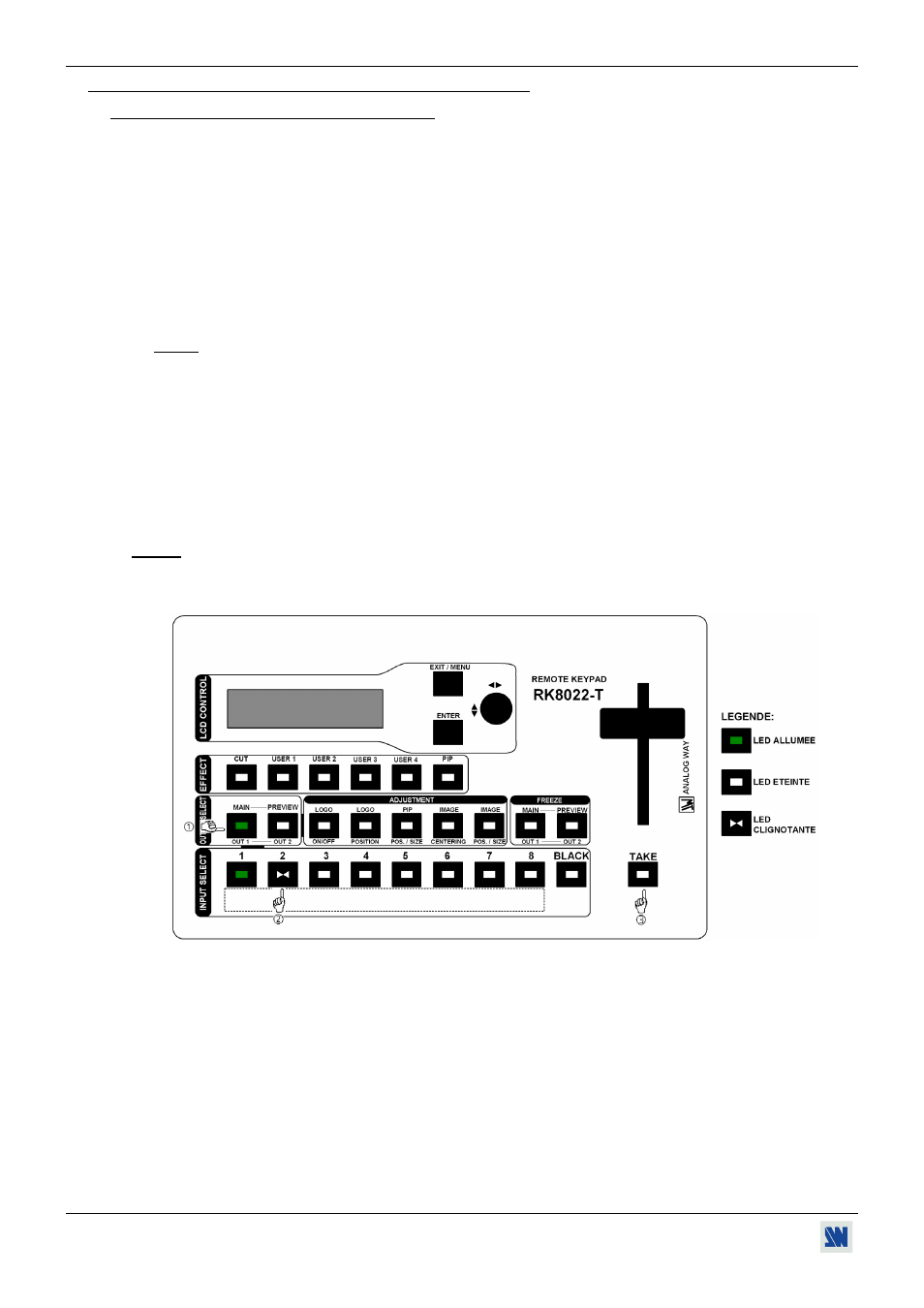

Figure 91
• RÉGLAGES DES AFFICHEURS
Pour chaque sortie:
Sélectionnez la mire de cadrage avec le menu (OUTPUT X > test pattern > centering pattern).
Réglez la mire de cadrage en plein écran avec les fonctions de réglages de votre afficheur.
Voir Figure 66: Mire de cadrage. Page 81.
