Di-VentiX™
Chapitre 2 : RACCORDEMENTS (suite)
PAGE 77
2-1. RACCORDEMENTS DU Di-VentiX (suite)
2-1-2. SORTIES MAIN (OUTPUT 1) ET PREVIEW (OUTPUT 2)
L'appareil est équipé de 2 sorties MAIN sur connecteurs HD15 femelle et de 2 sorties PREVIEW sur connecteurs
HD15 femelle. Raccordez votre afficheur principal sur la sortie MAIN. Raccordez vos moniteur de contrôle sur les
sorties MAIN et PREVIEW.

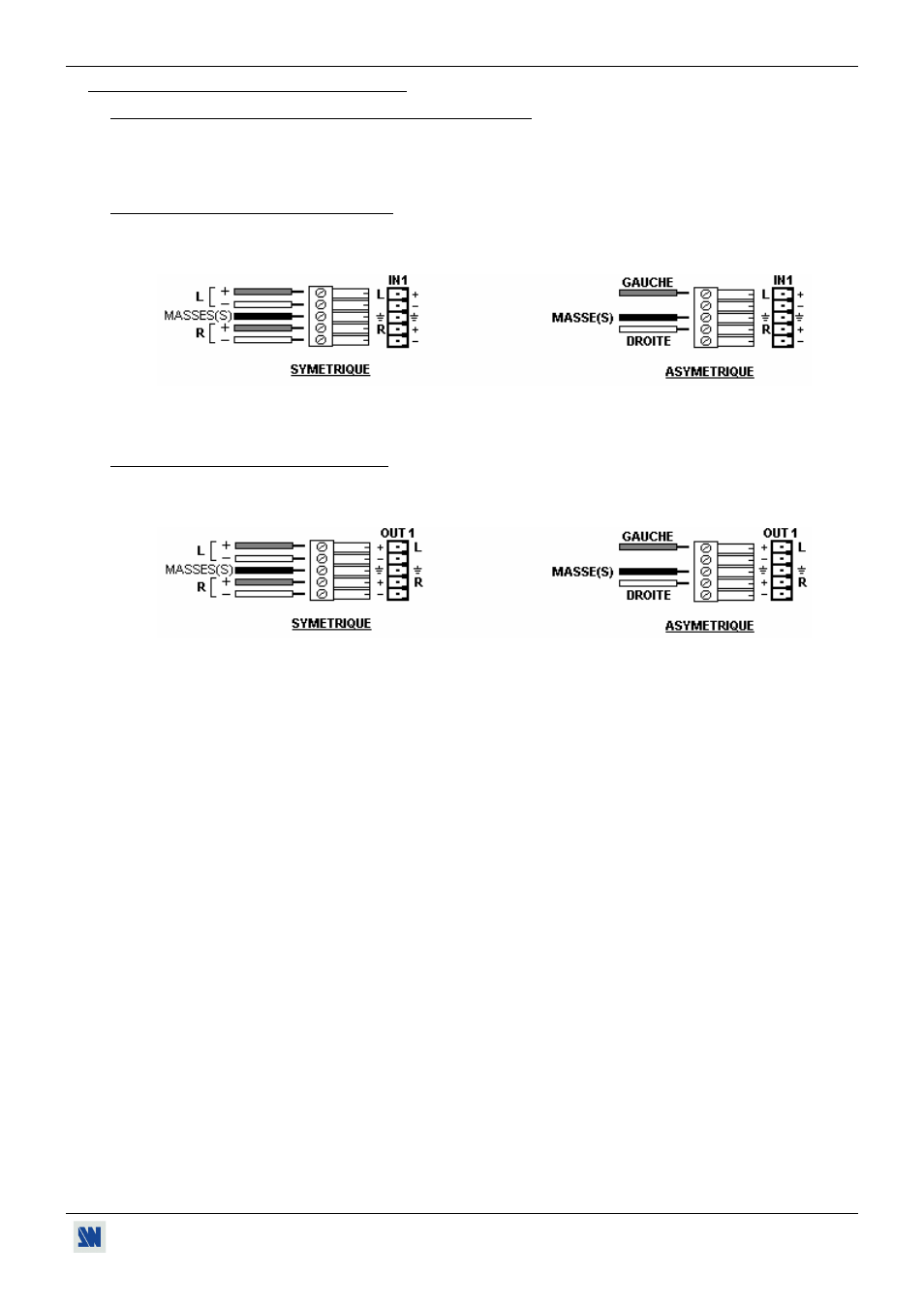

2-1-3. ENTRÉES AUDIO OPTIONNELLES
Les appareils avec l'option OPT-iX-A sont équipés de 8 entrées audio et d'une entrée auxiliaire (sur connecteurs
MCO 5 points mâle). Ce connecteur permet de raccorder des sources audio symétrique ou asymétrique. Raccordez
vos sources comme ci-dessous:
Figure 58
2-1-4. SORTIES AUDIO OPTIONNELLES
Les appareils avec l'option OPT-iX-A sont équipés de 2 sorties (MAIN / OUT 1 et PREVIEW / OUT 2 sur
connecteurs MCO 5 points mâle). Ce connecteur permet de raccorder des systèmes audio symétrique ou
asymétrique. Raccordez vos systèmes audio comme ci-dessous:
Figure 59
