1-7. DESCRIPTION DE LA FACE ARRIÈRE

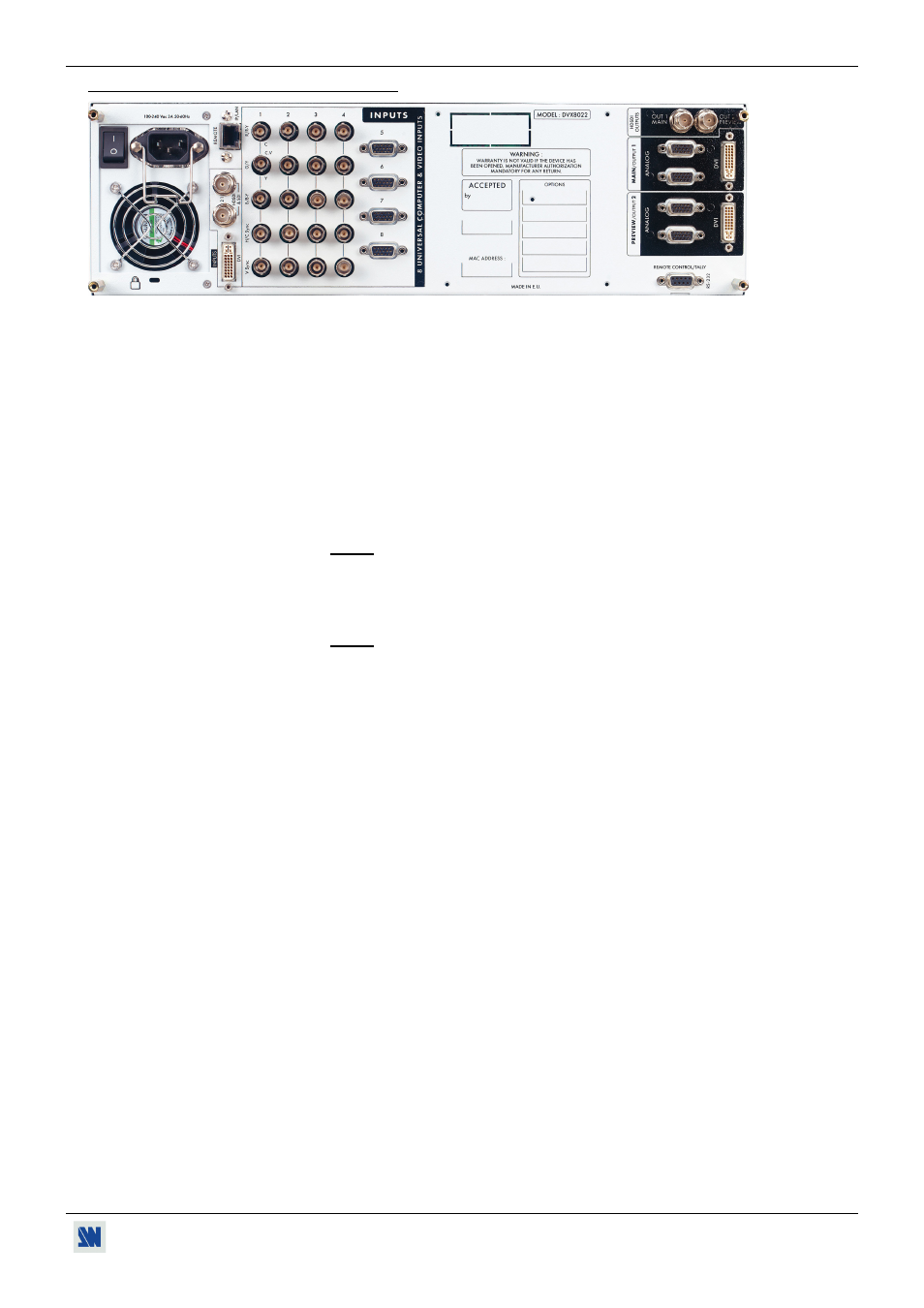

Figure 51
100-240 VAC 3A 50-60 Hz: Embase d'alimentation au standard CEI.
O / I :
Interrupteur d'alimentation générale (O = OFF, I = ON).
INPUTS
1 à 8:
8 entrées universelles informatique et vidéo. Chacune des entrées peut accepter soit
des sources INFORMATIQUE (signaux RVBHV, RVBS, et RVsB (SOG)), des
sources VIDÉO standard (vidéo composite, S.VIDEO, Composantes (YUV), RVBS
& RVsB (SOG)), et des sources TVHD.
Les entrées 1 à 4 sont équipées de 5 connecteurs BNC, et les entrées 5 à 8 sont
équipées de connecteurs HD15 femelle.
DVI INPUT:
Entrée DVI (digital visual interface) sur un connecteur DVI.
SDI / HDSDI:
2 entrées SDI-SD / SDI-HD sur un connecteur BNC.
NOTE: Les entrées SDI-SD / SDI-HD et DVI peuvent être attribuées à chacune des
8 entrées.
REMOTE IP/LAN:
Port de communication LAN (sur un connecteur RJ45).
HDSDI OUTPUTS:
Sortie SDI-HD MAIN et PREVIEW sur connecteur BNC.
NOTE: Les sorties SDI-HD ne peuvent pas être utilisées simultanément avec les
sorties ANALOG et DVI.
MAIN /
OUTPUT
1
ANALOG:
2 sorties analogiques principales sur connecteurs HD15 femelle.
DVI:
Sortie numérique (DVI) principale sur connecteur DVI-I femelle.
PREVIEW /
OUTPUT
2
ANALOG:
2 sorties analogiques de prévisualisation sur connecteurs HD15 femelle.
DVI:
Sortie numérique (DVI) de prévisualisation sur connecteur DVI-I femelle.
REMOTE CONTROL RS-232: Port de communication RS-232 et sorties tally sur connecteur DB9 femelle.
AUDIO (option OPT-iX-A)
IN 1 à IN 8:
Entrées audio optionnelles.
AUX:
Entrée auxiliaire pour mixage avec la source diffusée.
MAIN / OUT 1:
Sortie audio principale (MAIN).
PRELIST / OUT 2:
Sortie audio de pré écoute (PRELIST).
