45

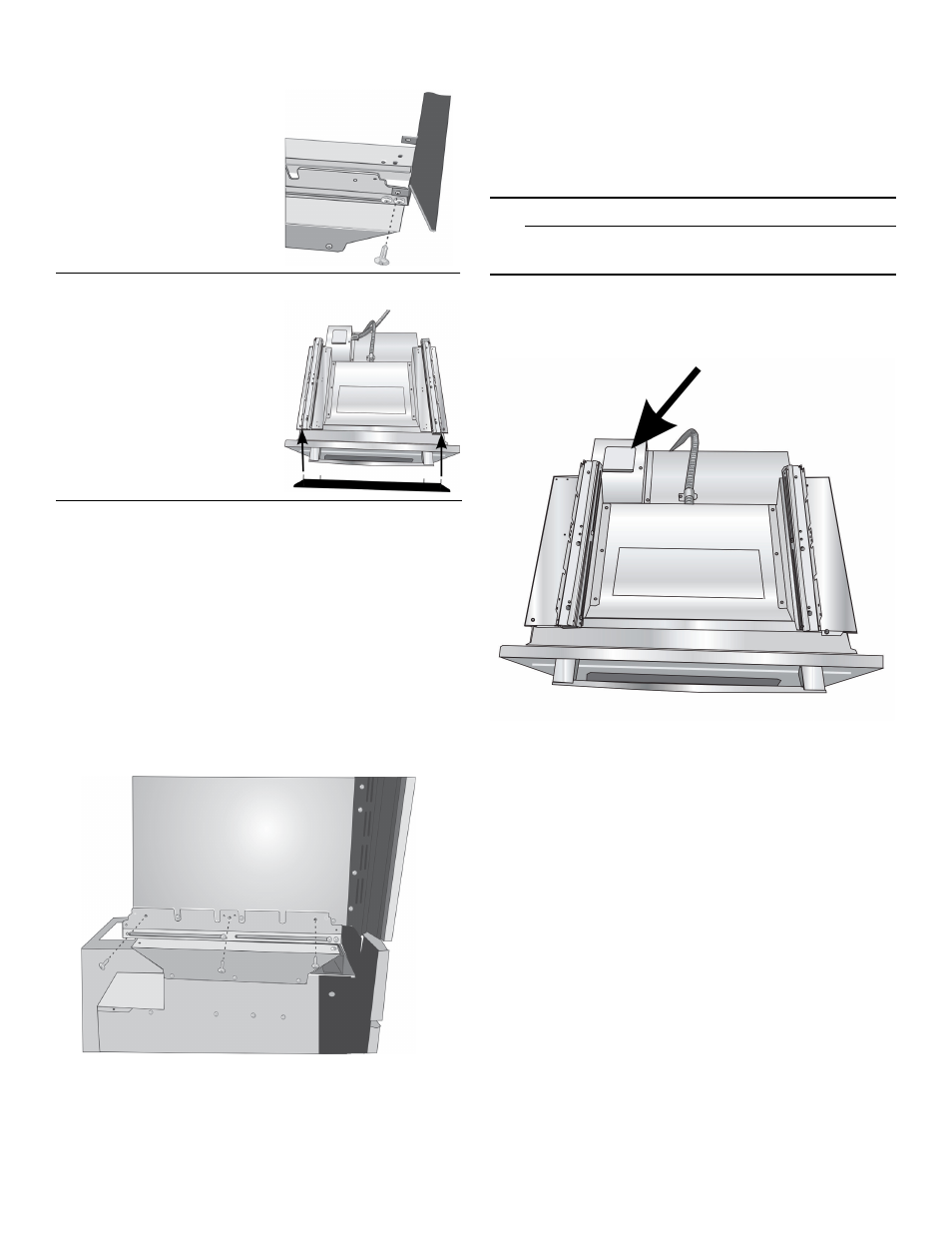

2. Instalar la moldura decorativa.
3. Colocar la unidad del horno rápido encima de las
placas de fijación de conexión universales y fijarla en
su sitio utilizando tres (3) tornillos en cada lado.
Apretar el tornillo firmemente, pero sin sobrepasarse.
Nota: Los tornillos que ya hay en la base del horno
rápido ayudan a nivelarlo. Al bajar el horno rápido
hasta su lugar sobre las placas de fijación de
conexión universales, hacen que las cabezas de estos
tornillos se introduzcan en las ranuras, tal y como se
muestra en la siguiente ilustración. El tornillo más
cercano a la parte delantera del horno rápido debe
deslizarse por la base del bisel en la parte frontal de la
placa de fijación.
4. Continuar con «Conectar el conducto eléctrico del
horno rápido al horno inferior».
Conectar el conducto eléctrico del horno rápido al
horno inferior
Nota:
Al montar la unidad de funcionamiento
combinado, el cable de salida debe estar correctamente
colocado en la caja de conexiones montada en el horno.
Esto debe realizarse antes de suministrar corriente
eléctrica a la unidad del horno.
9 ADVERTENCIA
Comprobar que aún no se ha suministrado ninguna
corriente eléctrica al horno.
1. Quitar la tapa de la caja de conexiones montada en el
horno que se encuentra en la parte trasera del horno.
(Ver la siguiente imagen).
2. Quitar la cubierta del orificio de acceso del conducto
en el lateral de la caja de conexiones montada en el
horno.
Colocar la moldura decora-
tiva de modo que los bordes
con los orificios miren hacia
la parte trasera del horno.
Alinear los bordes exteriores
con el exterior de las placas
de fijación universales. Fijar
con un (1) tornillo cada uno
en el orificio final de cada
placa de fijación universal.
Apretar los tornillos firme-
mente, pero sin sobrepa-
sarse.
