43
Instalación eléctrica: instrucciones para la conexión a tierra
El horno de funcionamiento combinado ensamblado
debe moverse delante de la abertura del gabinete y el
cable de corriente del horno inferior debe estar
conectado a la caja de conexiones del gabinete.
Todos los modelos de horno cuentan con la clasificación
dual en la tapa frontal de este manual de instrucciones
de instalación, y se han diseñado para conectarse a 208
o 240 V C.A., 60 Hz, a una red de electricidad
monofásica de 4 hilos.
El suministro eléctrico debe ser de corriente alterna
monofásica, de 4 hilos. Instalar una caja de conductos
conduit adecuada (no viene incluida). Debe utilizarse un
conector para tubos conduit de tamaño adecuado,
incluido en el listado de UL, para unir correctamente el
tubo conduit a la caja de conexiones.
Nota: Las normas locales pueden variar. La instalación,
las conexiones eléctricas y la conexión a tierra deben
cumplir con todas las normas locales correspondientes.
Si las normas locales permiten efectuar la conexión a
tierra a través de una red de suministro eléctrico neutral,
conectar el cable blanco neutral y la toma de tierra verde
desde el horno hasta el cable blanco neutral de la red de
suministro eléctrico.
Conexión eléctrica
La conexión del circuito con cuatro hilos es preferible
pero donde los códigos locales lo permiten, se acepta
también una conexión con tres hilos.
9 ADVERTENCIA
Si se conecta a una fuente de alimentación trifásica
de 4 o 5 hilos y 120/208 V, el conductor de fase C
no es necesario para el funcionamiento del aparato.

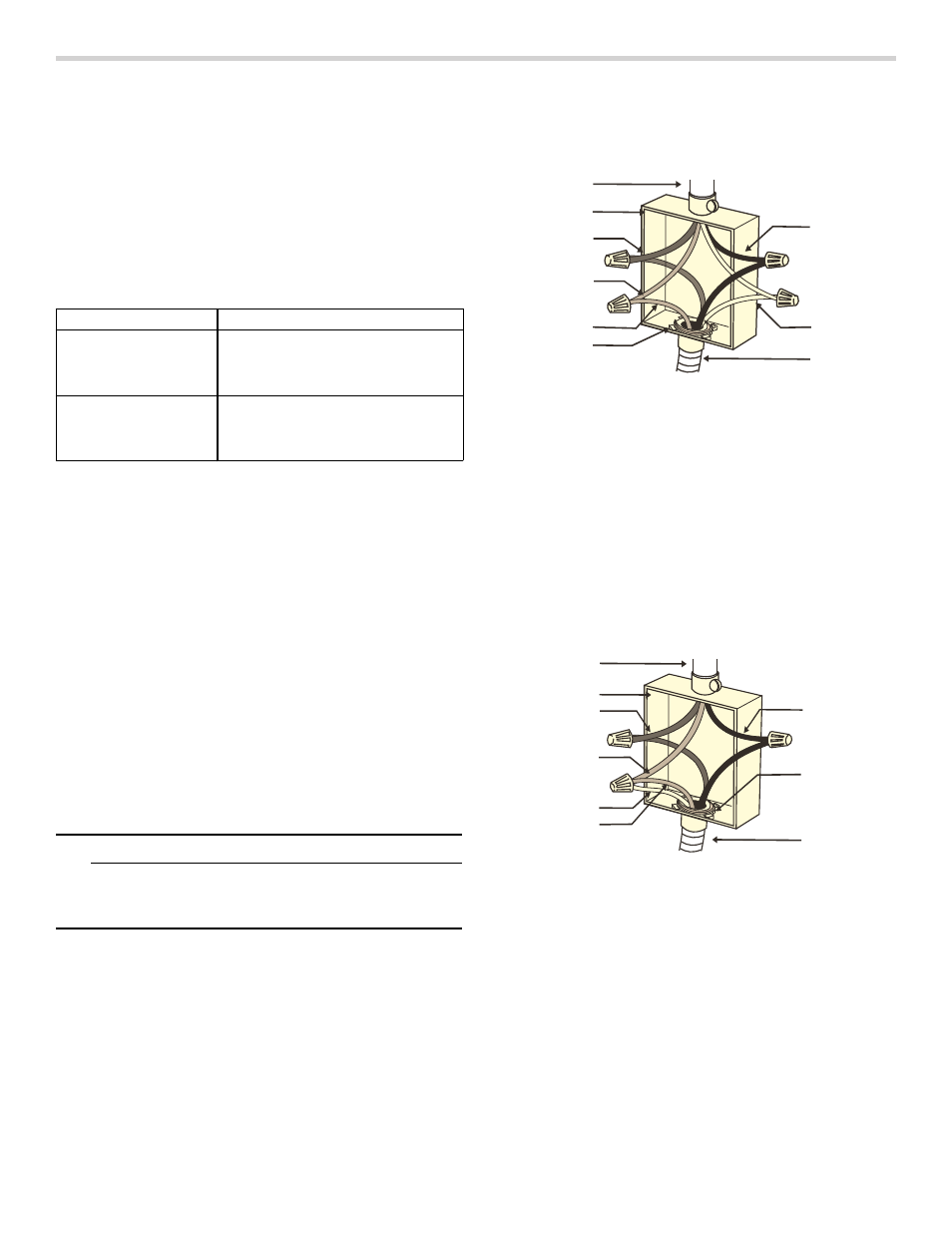

Conexión de cuatro cables
Neutro sin conexión a tierra
▯
Conectar el cable rojo del horno al cable rojo del
suministro eléctrico (cable con corriente).
▯
Conectar el cable negro del horno al cable negro del
suministro eléctrico (cable con corriente).
▯
Conectar el cable neutro blanco del horno al cable
neutro blanco del suministro eléctrico (no al cable de
conexión a tierra desnudo o verde).
▯
Conectar el cable de conexión a tierra verde del horno
al cable de conexión a tierra desnudo o verde del
suministro eléctrico.
Conexión de tres cables
Neutro con conexión a tierra
▯
Conectar el cable rojo del horno al cable rojo en la
caja de conexiones.
▯
Conectar el cable negro del horno al cable negro en la
caja de conexiones.
▯
Conectar tanto el cable de conexión a tierra verde
como el cable blanco del horno al cable neutro
desnudo, blanco o verde en la caja de conexiones.
El cable del conduit, donde está conectado en el horno,
gira. Girar el cable del conduit hacia arriba (o hacia
abajo) y dirigirlo a través del orificio preparado en el
gabinete para fijarlo en la caja de conexiones.
Para mantener la capacidad de servicio, el conduit
flexible no se debe acortar y se debe extender para
permitir la retirada temporal del horno.
Modelo Circuito requerido
HBL8463UC
HBL8443UC
HBL8453UC
208 V, 60 Hz/240 V, 60 Hz
30 A
HBL8743UC
HBL8753UC
HBL87M53UC
208 V, 60 Hz/240 V, 60 Hz
40 A
$OLPHQWDFLyQ
HOpFWULFD
&DMDGH
FRQH[LRQHV
&DEOHVURMRV
YHUGHR
GHVQXGR
&DEOHYHUGH
/LVWDGRGH8/
&DEOHGH
&DEOHV
EODQFRV
&DEOHV
QHJURV
&DEOH
&RQHFWRU
+RUQR
$OLPHQWDFLyQ
HOpFWULFD
&DMDGH
FRQH[LRQHV
&DEOHVURMRV
EODQFRR
GHVQXGR
&DEOHEODQFR
&DEOHYHUGH
&DEOHYHUGH
&DEOHGH
/LVWDGR
GH8/
&DEOHV
QHJURV
+RUQR
&RQHFWRU
