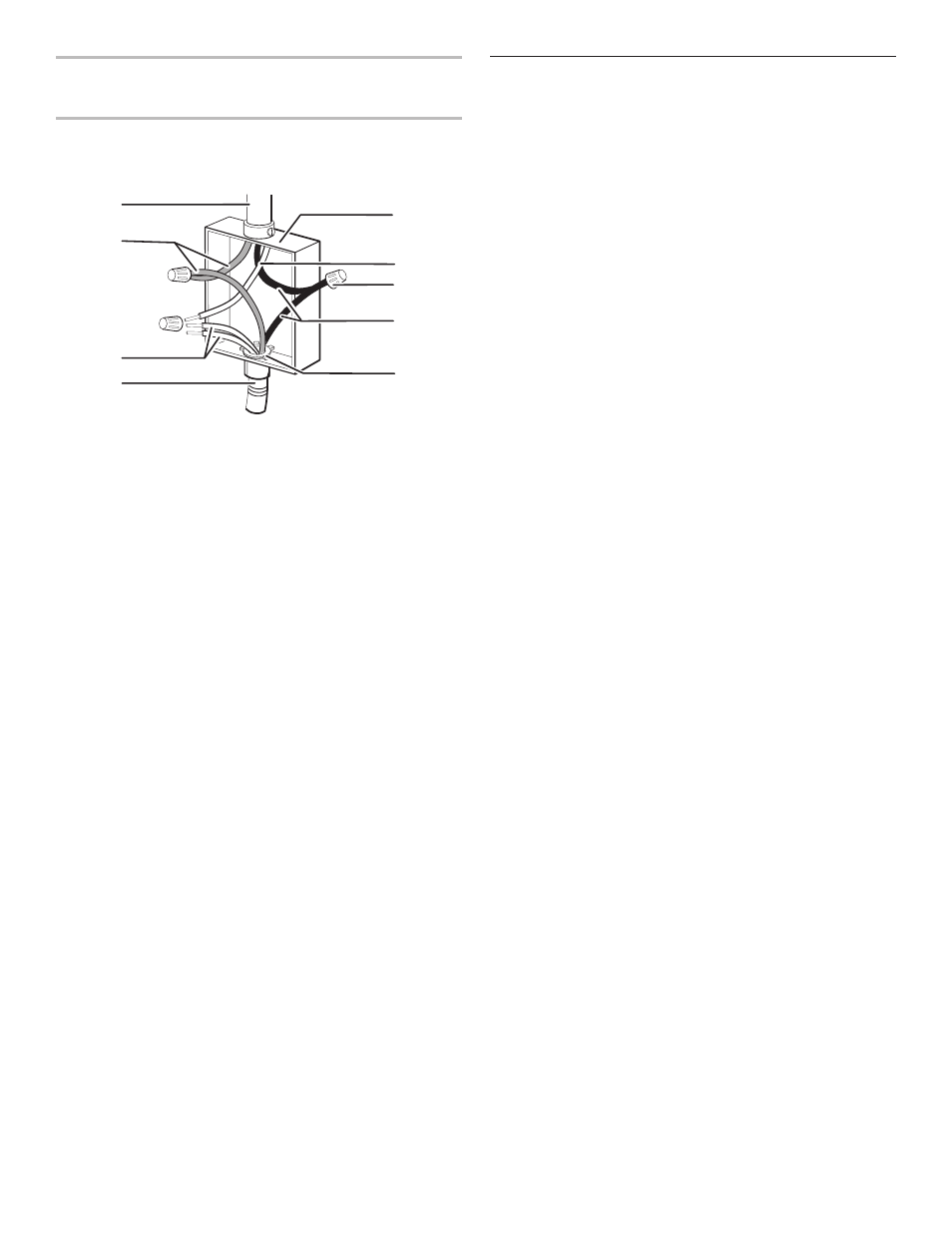

Câble à 3 conducteurs depuis le point de distribution
du domicile jusqu’au câble à 4 conducteurs de la
table de cuisson - É.-U. seulement
IMPORTANT : Utiliser le câble à 3 conducteurs depuis le point
de distribution lorsque le code local en vigueur permet le
raccordement entre le conducteur de liaison à la terre du châssis
et le conducteur neutre (blanc) dans le boîtier de connexion.
1. Connecter ensemble les 2 conducteurs noirs avec un
connecteur de fils (homologation UL).
2. Connecter ensemble les 2 conducteurs rouges avec un
connecteur de fils (homologation UL).
3. Connecter le conducteur vert ou nu et le conducteur
blanc de la table de cuisson au conducteur blanc (neutre)
dans le boîtier de connexion avec un connecteur de fil
(homologation UL).
4. Réinstaller le couvercle du boîtier de connexion.
Achever l’installation
1. Vérifier que toutes les pièces sont maintenant installées. S’il
reste une pièce, passer en revue les différentes étapes pour
découvrir laquelle aurait été oubliée.
2. Vérifier la présence de tous les outils.
3. Jeter/recycler tous les matériaux d’emballage.
4. Utiliser une solution d’eau tiède et de nettoyant ménager
liquide doux pour nettoyer la table de cuisson avant
utilisation. Sécher parfaitement avec un linge doux. Pour
plus de renseignements, voir la section “Entretien de la table
de cuisson” du Guide d’utilisation et d’entretien.
5. Lire “Utilisation de la table de cuisson” dans le Guide
d’utilisation et d’entretien de la table de cuisson.
6. Reconnecter la source de courant électrique.
REMARQUE : Si la table de cuisson ne fonctionne pas une fois
l’alimentation branchée, vérifier que le disjoncteur n’est pas
déclenché ou que les fusibles ne sont pas grillés. Voir la section
“Dépannage” dans le Guide d’utilisation et d’entretien pour plus
de renseignements.
Si vous avez besoin d’assistance ou de service :
Consulter la section “Garantie” du Guide d’utilisation et
d’entretien.
B
C
D
E
F
H
A
G
I
A. Câble d’alimentation du domicile
B. Conducteurs rouges
C. Conducteur blanc et vert (ou nu)
de liaison à la terre (depuis la
table de cuisson)
D. Câble à 4 conducteurs depuis la
table de cuisson
E. Boîtier de connexion
F. Conducteur blanc
G. Connecteur de fils
(homologation UL)
H. Conducteurs noirs
I. Connecteur de conduit
(homologation UL ou CSA)
