19

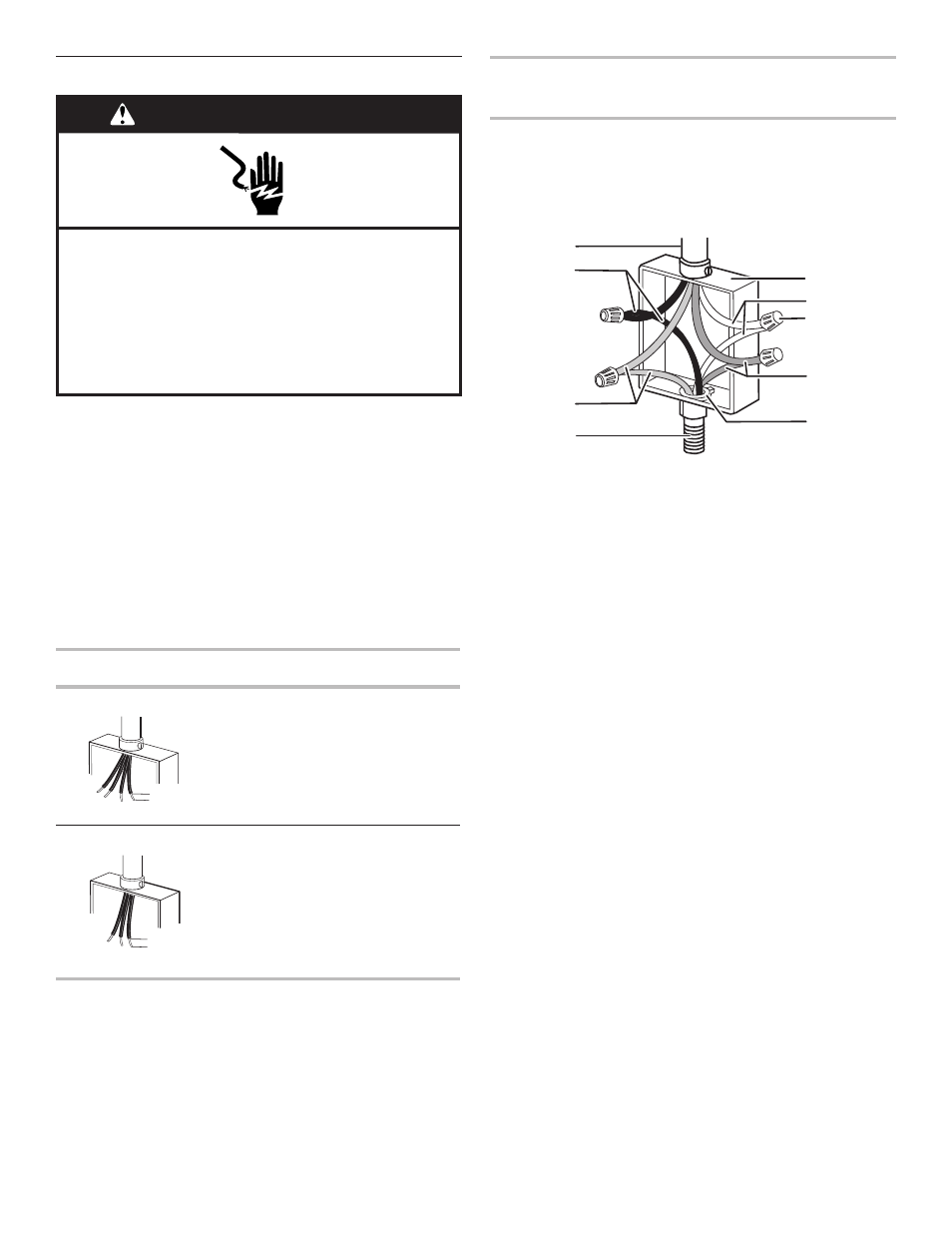

Raccordement électrique
Un conducteur nu de liaison à la terre est connecté au châssis
de la table de cuisson lors de la fabrication. Raccorder le câble
de la table de cuisson au boîtier de connexion à l’aide du
connecteur de conduit homologué UL ou CSA.
1. Déconnecter la source de courant électrique.
2. Enlever le couvercle du boîtier de connexion, le cas échéant.
3. Avec un connecteur de conduit (homologation UL ou CSA),
connecter le conduit de câble flexible de la table de cuisson
au boîtier de connexion.
4. Serrer les vis du connecteur de conduit, le cas échéant.
5. Voir le tableau “Options de raccordement électrique”
pour terminer l’installation correspondant à votre type
de raccordement électrique.
Options de raccordement électrique
Câblage de la maison : Point de
distribution :
Voir la section
suivante :
4 conducteurs Boîte de
disjoncteur ou
coupe-circuit
avec fusible
Câble à
4 conducteurs
depuis le point
de distribution
du domicile
jusqu’au câble
à 4 conducteurs
de la table de
cuisson
½"
(1,3 cm)
3 conducteurs Boîte de
disjoncteur ou
coupe-circuit
avec fusible
Câble à
3 conducteurs
depuis le point
de distribution
du domicile
jusqu’au câble
à 4 conducteurs
de la table de
cuisson - É.-U.
seulement
½"
(1,3 cm)
Câble à 4 conducteurs depuis le point de distribution
du domicile jusqu’au câble à 4 conducteurs de la
table de cuisson
IMPORTANT : Utiliser le câble à 4 conducteurs provenant du
point de distribution du domicile aux États-Unis lorsque les
codes ne permettent pas la mise à la terre par l’intermédiaire
du conducteur neutre, en cas de nouvelle installation avec
alimentation par un circuit secondaire (1996 NEC), dans les
résidences mobiles et les véhicules récréatifs, dans les nouvelles
constructions et au Canada.
1. Connecter ensemble les 2 conducteurs noirs avec un
connecteur de fils (homologation UL).
2. Connecter ensemble les 2 conducteurs rouges avec un
connecteur de fils (homologation UL).
3. Connecter ensemble les 2 conducteurs blancs avec un
connecteur de fils (homologation UL).
4. Connecter le conducteur vert (ou nu) de liaison à la terre du
câble de la table de cuisson au conducteur vert (ou nu) de
liaison à la terre dans le boîtier de connexion - utiliser un
connecteur de fils (homologation UL).
5. Réinstaller le couvercle du boîtier de connexion.
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant
l'entretien.
Utiliser du fil en cuivre de calibre 8.
Relier la table de cuisson à la terre.
Le non-respect de ces instructions peut causer un
décès, un incendie ou un choc électrique.
A
D
F
H
B
C
E
G
I
A. Câble d’alimentation du domicile
B. Conducteurs noirs
C. Conducteurs nus de liaison
à la terre
D. Câble à 4 conducteurs depuis
la table de cuisson
E. Boîtier de connexion
F. Conducteurs blancs
G. Connecteur de fils
(homologation UL)
H. Conducteurs rouges
I. Connecteur de conduit
(homologation UL ou CSA)
