Exigences d’emplacement
IMPORTANT :
Observer les dispositions de tous les codes
et règlements en vigueur. Lors de l’installation de la table de
cuisson, utiliser les dimensions minimales indiquées.
■
Utiliser les dimensions d’ouverture du plan de travail qui
sont indiquées dans ces Instructions d’installation. Les
dimensions données sont les espacements minimaux et
fournissent un dégagement de 0" (0 cm).
■
Une source d’électricité avec liaison à la terre est nécessaire.
Voir la section “Spécifications électriques”.
■
Si le placard comporte des tiroirs, ces tiroirs doivent être
retirés et les façades des tiroirs installées sur l’avant du
placard.
IMPORTANT :
Il n’est pas possible d’installer un four encastré
sous plan de travail sous ce produit.

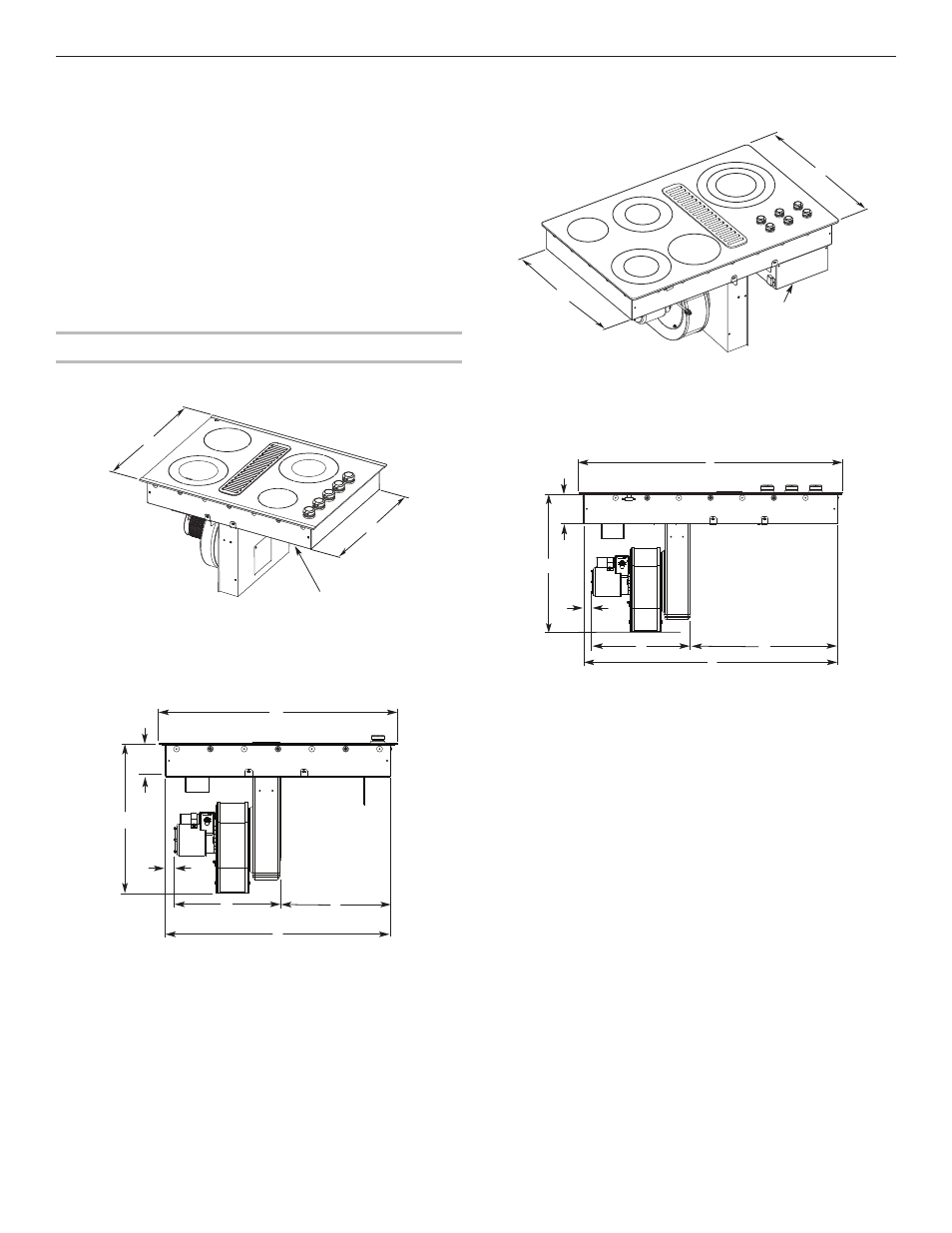

Dimensions du produit
Table de cuisson de 30" (76,2 cm) – Pour les modèles
standard et électriques
Table de cuisson de 36" (91,4 cm) – Pour les modèles
standard et électriques
A. 22
1
/
16
" (56,0 cm) sans garniture en acier inoxydable ou
22
1
/
2
" (57,2 cm) ou 23" (58,5 cm) avec garniture en
acier inoxydable
B. Emplacement de la plaque signalétique indiquant
modèle, n° de série, valeurs nominales et dégagements
C. 20
3
/
4
" (52,7 cm) d’une tête de vis à l’autre
A
B
D
C
E
F
G
A. 30
7
/
8
" (78,4 cm)
B. 12
3
/
16
" (31,0 cm)
C. 28
13
/
64
" (72,3 cm)
D. 14
23
/
32
" (37,4 cm)
E. Dégagement minimal de
2" (5,1 cm) recommandé
entre la caisse et le moteur
F. 18
23
/
32
" (47,6 cm)
G. 3
21
/
32
" (9,3 cm)
B
C
A
A. 20
3
/
4
" (52,7 cm) d’une tête de vis à l’autre
B. Emplacement de la plaque signalétique indiquant
modèle, n° de série, valeurs nominales et dégagements
C. 22
1
/
16
" (56,0 cm) sans garniture en acier inoxydable ou
22
1
/
2
" (57,2 cm) ou 23" (58.5 cm) avec garniture en acier
inoxydable
A. 36
5
/
16
" (92,3 cm)
B. 11
19
/
32
" (29,43 cm)
C. 34
11
/
64
" (86,8 cm)
D. 14
23
/
32
” (37,4 cm)
E. Dégagement minimal de
2" (5,1 cm) recommandé
entre la caisse et le moteur
F. 18
23
/
32
" (47,6 cm)
G. 3
21
/
32
" (9,3 cm)
A
B
C
A
B
D
C
E
F
G
