18

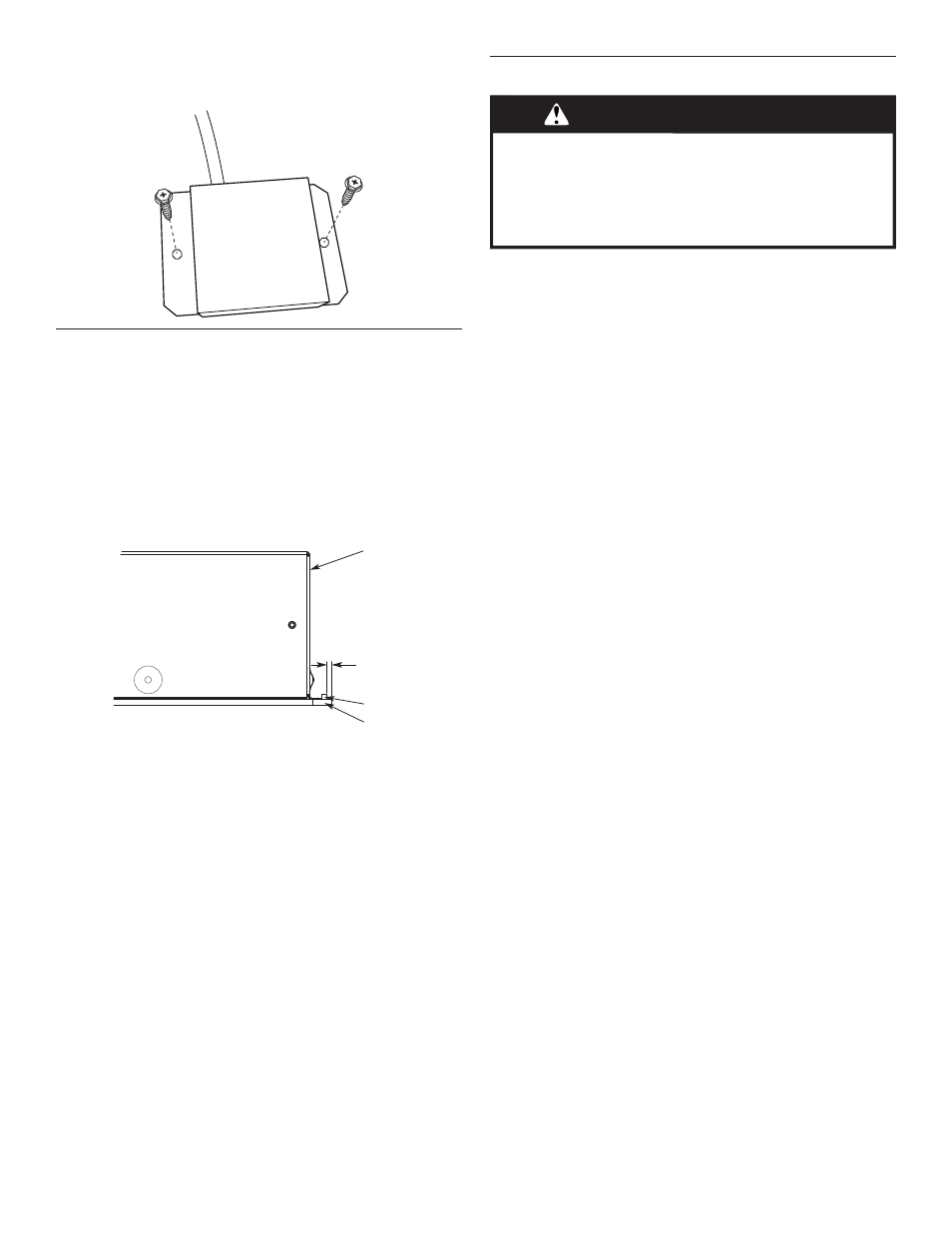

13. À l’aide d’un tourne-écrou de 1 /
4
", visser le couvercle de
raccordement électrique à la boîte des brûleurs au moyen
de 2 vis.
Installation de la bande de mousse
1. Enlever la bande de mousse du sachet de documentation.
2. Retirer l’endos de la bande de mousse.
3. Retirer 1 des 4 bandes de mousse.
4. Appliquer la bande de mousse côté adhésif autour du bas
de la table de cuisson, 1 /
4
" (6,4 mm) du bord et couper la
matériel excessif 1 /
4
" (6,4 mm) du bord.
REMARQUE : La bande de mousse protège la face
inférieure du verre de la table de cuisson de tout résidu et
permet à la table de cuisson de reposer à plat sur des plans
de travail irréguliers.
5. Répéter les étapes 1 et 2 pour les côtés restant.
Installation de la table de cuisson
1. Avec l’aide de deux personnes ou plus, soulever la table de
cuisson du bloc de mousse et installer la table de cuisson
dans l’ouverture du comptoir en inclinant une extrémité de la
table de cuisson dans l’ouverture, puis en abaissant l’autre
extrémité dans l’ouverture.
REMARQUE : S’assurer que le bord avant de la table de
cuisson est parallèle au bord avant du comptoir. S’il est
nécessaire de repositionner la table de cuisson, la soulever
entièrement de l’ouverture pour éviter de rayer le comptoir.
2. Tourner le moteur pour l’aligner avec le conduit et le fixer au
conduit.
3. Serrer complètement le moteur et à l’aide d’un tourne-écrou
de 1 /
4
", fixer le couvercle d’accès au moteur au moyen de
2 vis.
IMPORTANT : Vérifier que le couvercle d’accès au moteur
est complètement serré et se trouve sur la chambre de
distribution.
4. À l’aide d’un bloc en bois entre la vis et le comptoir, serrer
légèrement les vis pour fixer le comptoir.
IMPORTANT : Ne pas serrer les vis directement contre
le plan de travail.
5. Installer le filtre à graisse.
REMARQUES :
■
Le filtre doit toujours être placé en angle. Lorsque l’on se
place face à la table de cuisson, le sommet du filtre doit
reposer contre le côté droit de l’ouverture d’aération.
■
Le fond du filtre doit reposer contre le côté gauche
de la chambre d’évacuation, au fond de celle-ci.
■
Si le filtre est à plat contre la paroi du ventilateur,
l’efficacité du système de ventilation sera réduite.
6. Installer la grille de ventilation.
A. Base de la table de cuisson
B. Bande de mousse
C. Vitrocéramique
A
B
C
1/4"
(6,4 mm)
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer la table de cuisson.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
