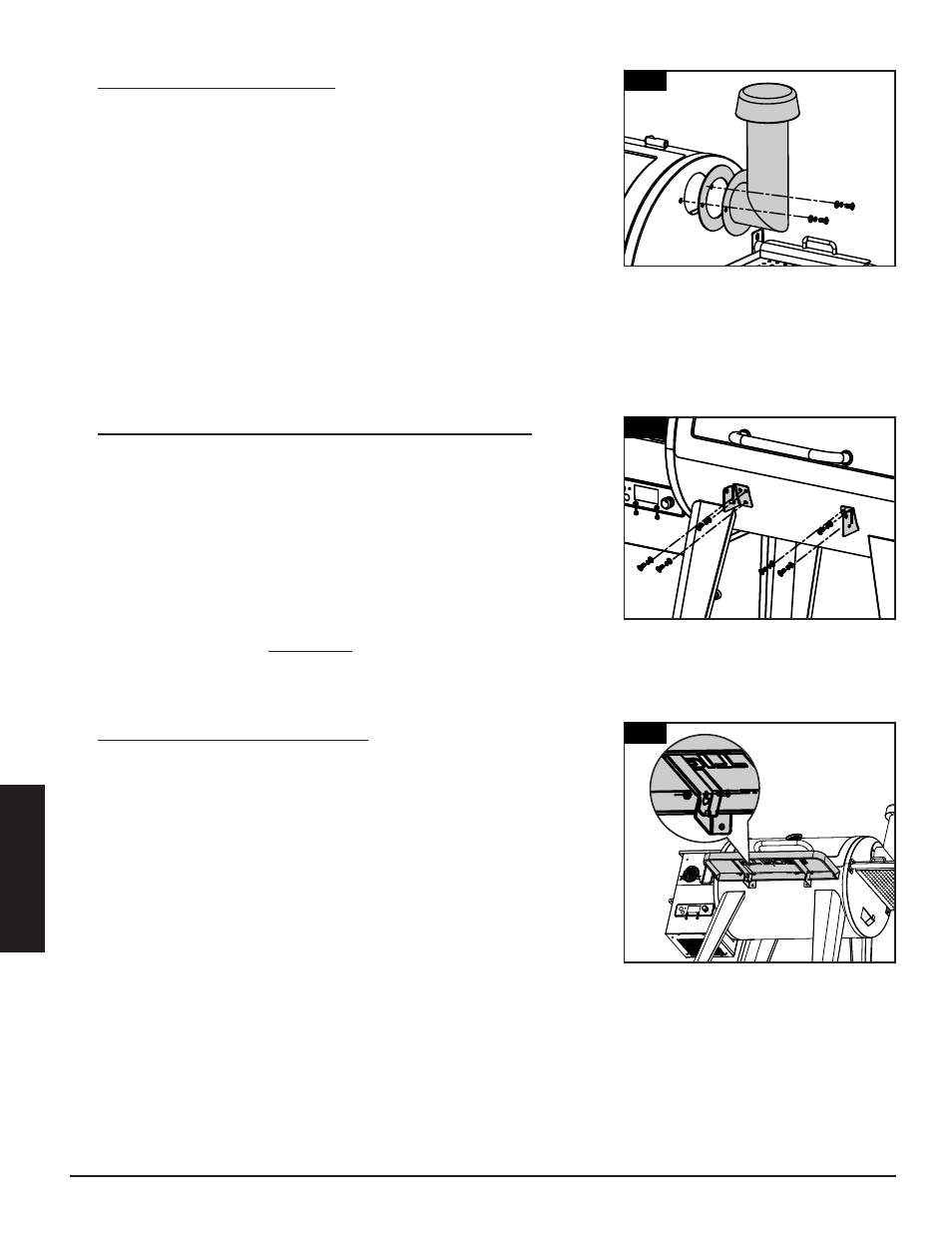

6. COLOCACIÓN DE LA CHIMENEA
Partes requeridas:
1 x Empaque de la chimenea (#6)
1 x Chimenea (#7)
2 x Tornillos (#A)
2 x Arandelas de seguridad (#C)
2 x Arandelas (#B)
Instalación:
• Encuentre la abertura de la chimenea en el costado del barril principal.
Desde el exterior, sujete la chimenea y el empaque de la chimenea al
panel lateral con dos tornillos, arandelas de seguridad y arandelas. El
tornillo se sujetará a la tuerca ya montada en el interior del barril.
NOTA: Asegúrese de que la tapa de la chimenea permita que escape
el aire.
7. INSTALACIÓN DE LOS SOPORTES DE LA REPISA FRONTAL
Partes requeridas:
2 x Soporte del cilindro (#21)
6 x Tornillos (#A)
6 x Arandelas de seguridad (#C)
6 x Arandelas (#B)
Instalación:
• Fije un soporte de la repisa frontal a la parte delantera del barril del
asador usando tres tornillos, arandelas de seguridad y arandelas.
Coloque los tornillos parcialmente y luego apriételos por completo
cuando todos los tornillos estén colocados y alineados correctamente.
• Repita la misma instalación para el otro soporte de la repisa frontal.
8. COLOCACIÓN DE LA REPISA FRONTAL
Partes requeridas:
1 x Repisa frontal (#22)
2 x Tornillos (#D)
2 x Tuercas (#H)
Instalación:
• Desde abajo, inserte el tornillo (desde dentro) en la repisa frontal y en
el soporte de la repisa frontal, luego coloque el casquillo en el tornillo,
la arandela y la tuerca. Repita la instalación con el otro lado de la
repisa frontal.
NOTA: Una vez instalada correctamente, la repisa frontal se puede
levantar (para su uso) y bajar (para almacenar) con facilidad.
IMPORTANTE: No use las repisas para mover o levantar el asador. El
peso de la unidad hará que las repisas se doblen o se rompan, y estos
daños no están cubiertos por la garantía.
