FRANÇAIS
57

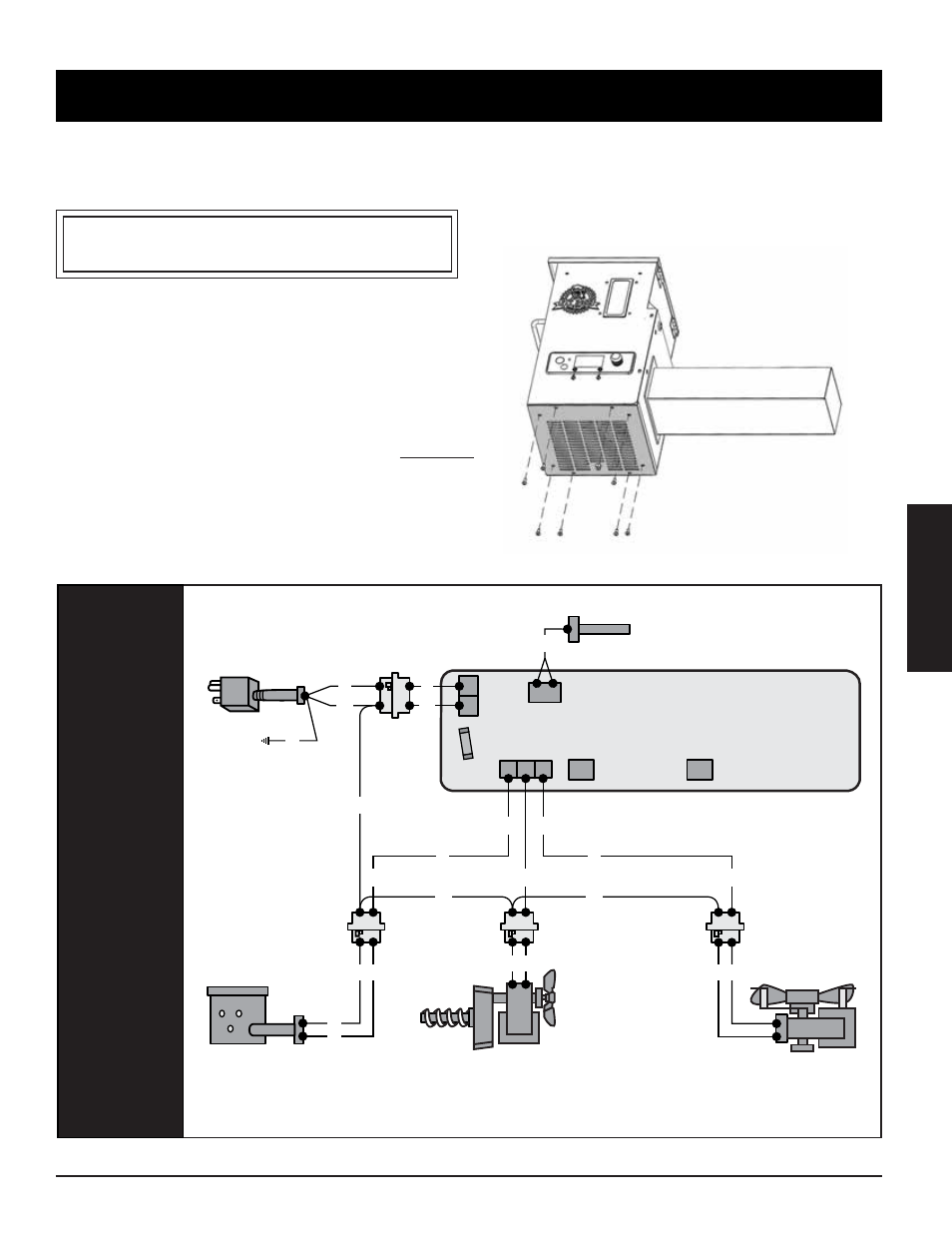

DIAGRAMME DE FIL ÉLECTRIQUE
Le panneau de commande numérique est un matériel technologique hautement sophistiqué et de grande valeur. Pour une
protection contre les surtensions et les courts-circuits électriques, consultez le schéma de fil ci-dessous pour vous assurer que
votre source d'alimentation est suffisante pour le fonctionnement de l'appareil.
PB – EXIGENCES ÉLECTRIQUES
110-120V, 60Hz, 275W, FICHE À 3 BROCHES MISE À LA TERRE
REMARQUE : Les composants électriques, passés par les tests de sécurité des produits et les
services de certification, sont conformes avec une tolérance de test de ± 5 à 10%.
LOCALISEZ ET RETIREZ LES HUIT VIS
DU PANNEAU D'ACCÈS EN DESSOUS
DE L'UNITÉ
INDICE DE
CONSOMMATION DE
CARBURANT:
1.1 KG/H
(2.48 LB/H)
INDICE
W : BLANC
Y : JAUNE
P : MAUVE
R : ROUGE
K : NOIR
G : VERT
P
P
R
Y
Y
Y P
K
K
W
G
W
W
W
R R
W W
W
W
Y Y
K
W
ENSEMBLE D’ALLUMAGE / HD CARTOUCHE
CHAUFFANTE
200W, 120V, 0.375” X 5.000”
POT DE
COMBUSTION
VENTILATEUR DE TIRAGE
120V, 50/60Hz, 1 PHASE
CORDON D'ALIMENTATION MIS À
LA TERRE
VW-1, 105°C/221°F,
18-3 STANDARD CSA
MOTEUR ET SYSTÈME DE DISTRIBUTION À
LA TARIÈRE
120V, 50/60Hz, 2 RPM MOTEUR
TERRE
SONDE DU GRIL
COSSES RECTANGULAIRES
DE LA SONDE DU GRIL
FUSIBLE RAPIDE
TABLEAU DE COMMANDE NUMÉRIQUE
