ESP
AÑOL
70

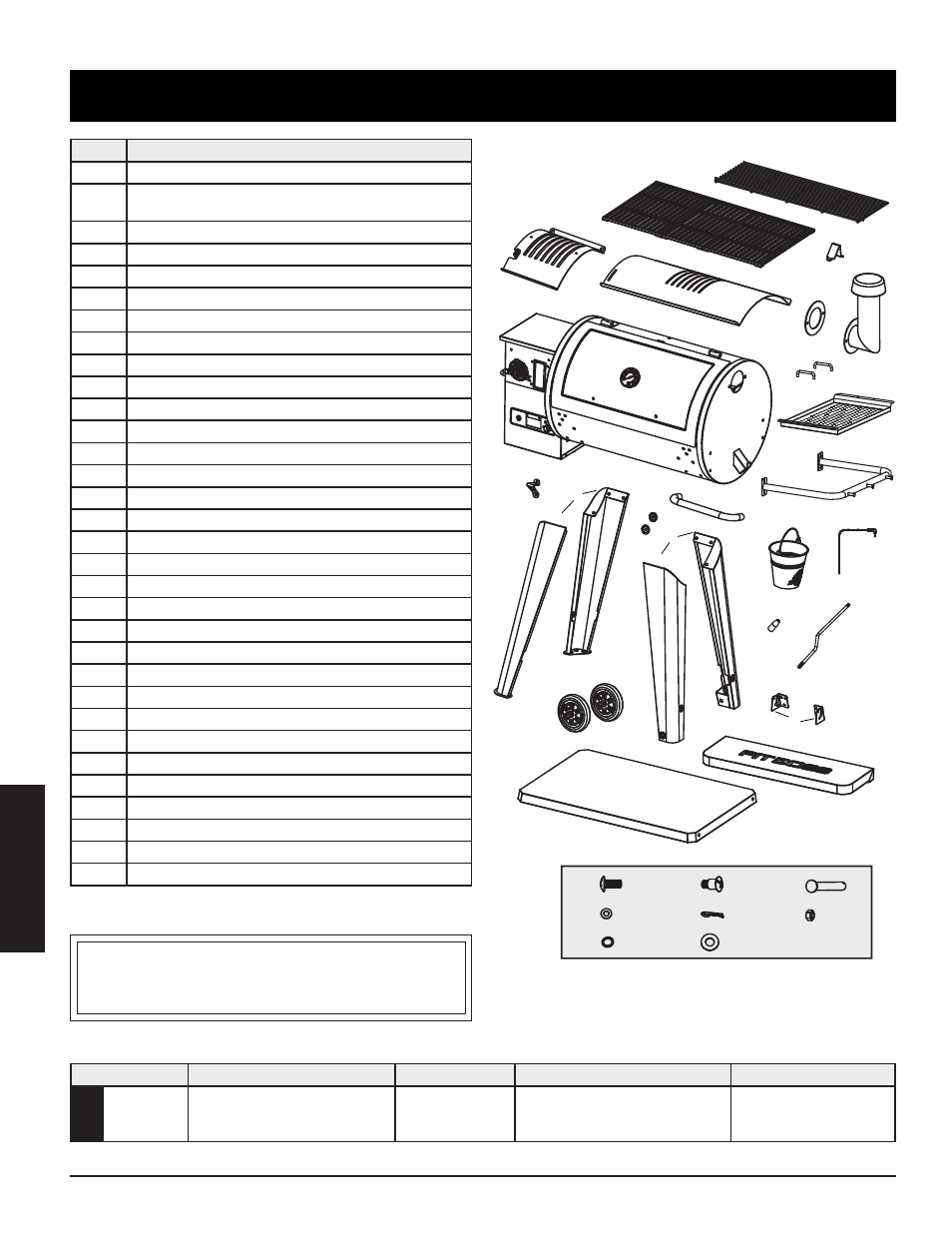

PIEZAS Y ESPECIFICACIONES
1
2
4
3
9
8
10
11
13
14
15
16
17
18
19
20
21
22
23
24
7
6
5
12
N° Descripción
1 Parrilla superior de acero recubierto de porcelana (x1)
2 Parrillas de cocción de hierro fundido recubiertas de
porcelana (x3)
3 Cubierta deslizante de la rejilla de flama (x1)
4 Placa principal de rejilla de flama (x1)
5 Seguro de la tapa (x1)
6 Cañón de la chimenea (x1)
7 Chimenea (x1)
8 Barril principal y conjunto de tolva (x1)
9 Manija de la bandeja (x2)
10 Bandeja (x1)
11 Manija de repisa lateral (x1)
12 Abrebotellas (x1)
13 Pata de soporte estacionaria (x2)
14 Pata de soporte con rueda (x2)
15 Bisele de la manija de la tapa (x2)
16 Manija de la tapa (x1)
17 Cubeta de grasa (x1)
18 Sonda de carne (x1)
19 Manija de la barra de ajuste de la rejilla de flama (x1)
20 Barra de ajuste de la rejilla de flama (x1)
21 Soporte del cilindro (x2)
22 Repisa frontal (x1)
23 Repisa inferior (x1)
24 Rueda (x2)
A Tornillo (x28)
B Arandela (x28)
C Arandelas de seguridad (x28)
D Tornillo (x2)
E Chavetas de rueda (x2)
F Arandelas de eje de rueda (x2)
G Clavijas de eje de rueda (x2)
H Tuerca (x2)
NOTA: Debido a que los productos están en desarrollo constante, las partes están sujetas a cambios
sin previo aviso. Llame a Atención al cliente si le faltan partes al ensamblar la unidad.
PB – REQUISITOS ELÉCTRICOS
110-120V, 60Hz, 275W, ENCHUFE DE 3 PATILLAS CON
CONEXIÓN A TIERRA
13-1
14-1
21-1
13-2
14-2
21-2
C F
B E H
A D G
MODELO UNIDAD MONTADA (AxAxP) PESO COCINA RANGO DE TEMPERATURAS
PB
PB0820D3
1444,8 MM X 1324,5 MM X 821 MM
/ 56,8 PU. X 52,1 PU. X 32,3 PU.
68,3 KG
/ 150,5 LB
PRINCIPAL - 3824,51 CM² / 592,8 PU²
BANDEJA SUPERIOR - 1656 CM² / 256,68 PU²
TOTAL - 5480,51 CM² / 849,48 PU²
82-260°C / 180-500°F
