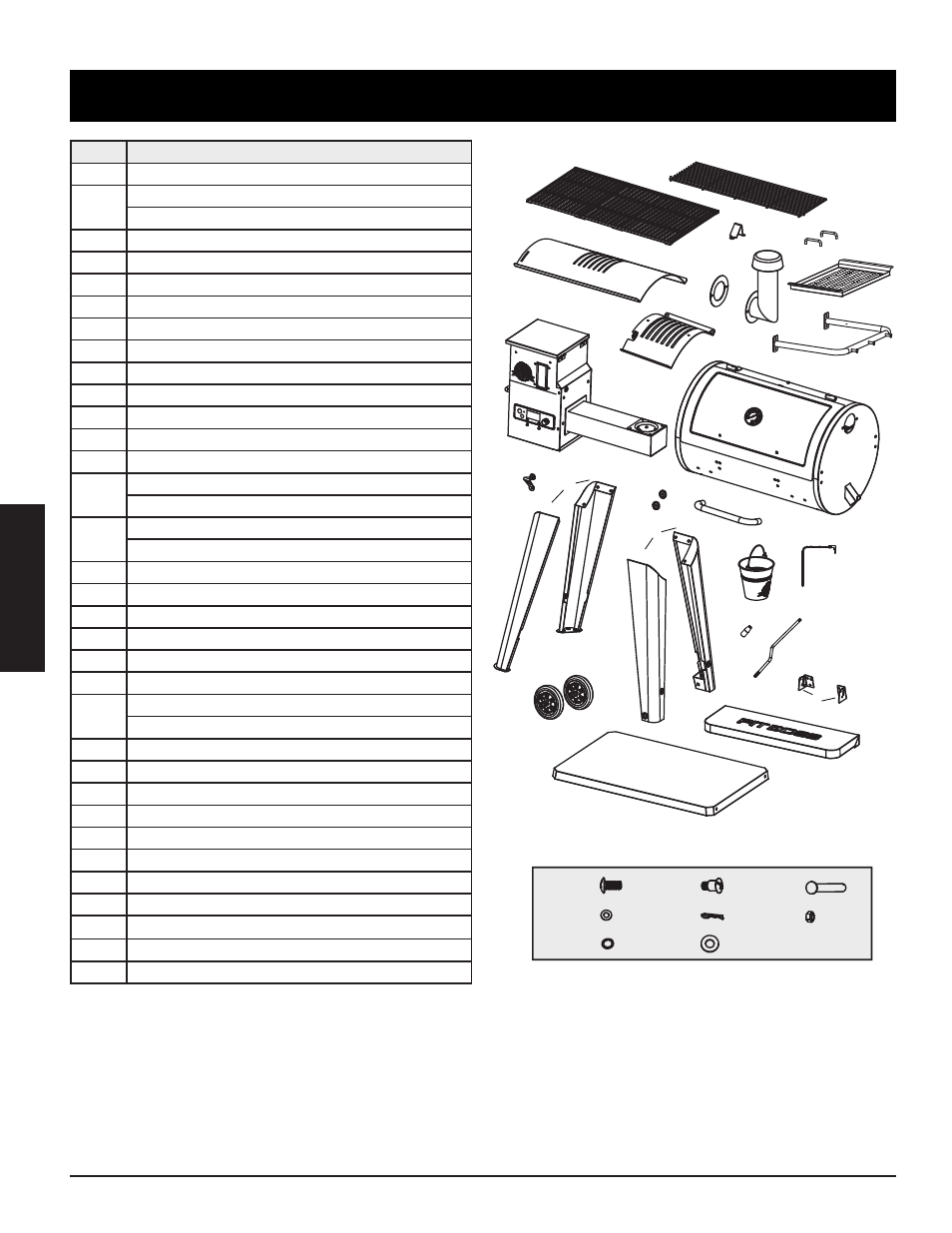

PIÈCES DE RECHANGE DU GRIL
1-A
3-A
9-A
8-A
10-A
11-A
13-A
14-A
15-A
16-A
17-A
18-A
19-A
20-A
22-A
21-A
23-A
24-A
25-A
7-A
6-A
5-A
12-A
No.
Description des pièces
1-A
Grille de cuisson supérieure en acier revêtu de porcelaine (x1)
2-A
Grilles de cuisson en fonte revêtue de porcelaine - A (x2)
Grilles de cuisson en fonte revêtue de porcelaine - B (x1)
3-A
Bouchon du couvercle (x1)
4-A
Chaudière glissière (x1)
5-A
Chaudière planche principale (x1)
6-A
Sortie de la cheminée (x1)
7-A
Cheminée (x1)
8-A
Poignée du plateau (x2)
9-A
Plateau (x1)
10-A
Poignée de la tablette latérale (x1)
11-A
Assemblage de la trémie (x1)
12-A
Baril principal (x1)
13-A
Ouvre-bouteille (x1)
14-A
Pied fixe - avant (x1)
Pied fixe - arrière (x1)
15-A
Pied avec roue - avant (x1)
Pied avec roue - arrière (x1)
16-A
Cadran de la poignée du couvercle (x2)
17-A
Poignée du couvercle (x1)
18-A
Seau de graisse (x1)
19-A
Sonde de viande (x1)
20-A
Poignée de la barre de réglage pour chaudière (x1)
21-A
Barre de réglage pour chaudière (x1)
22-A
Support pour tablette avant - gauche (x1)
Support pour tablette avant - droite (x1)
23-A
Tablette avant (x1)
24-A
Étagère inférieure (x1)
25-A
Roue (x2)
26-A
Vis (x28)
27-A
Rondelle (x28)
28-A
Rondelle de blocage (x28)
29-A
Vis (x2)
30-A
Goupille fendue de la roue (x2)
31-A
Rondelle de roue (x2)
32-A
Goupille de l'essieu des roues (x2)
33-A
Écrou (x2)
REMARQUE: En raison du développement en cours du produit, les pièces peuvent être modifiées
sans préavis.
