FRANÇAIS
40

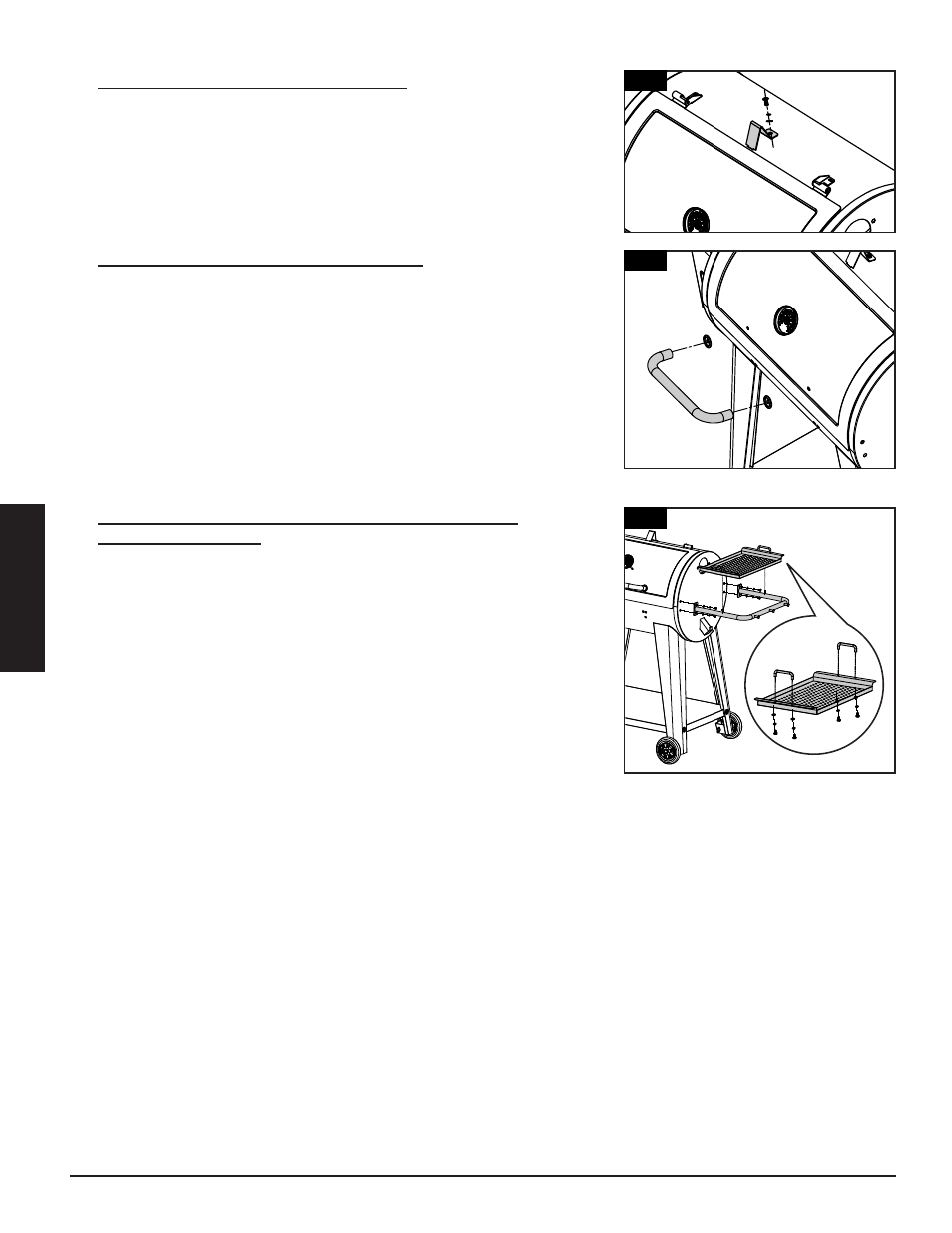

3. FIXATION DU BOUCHON DU COUVERCLE
Pièces nécessaires :
1 x Bouchon de couvercle (#5)
Installation :
• Fixez le bouchon du couvercle sur le dessus du barillet principal en
utilisant la vis préinstallée sur le dessus.
4. MONTAGE DE LA POIGNÉE DU COUVERCLE
Pièces nécessaires :
2 x Cadran de la poignée du couvercle (#15)
1 x Poignée de couvercle (#16)
Installation :
• Retirez les vis préinstallées de la poignée du couvercle. De l'intérieur
du couvercle du baril, insérez une vis pour la faire sortir vers l'extérieur.
Ajoutez un cadran sur la vis, puis serrez à la main la vis (de l'intérieur)
dans la poignée du couvercle. Répétez cette étape pour l'autre
extrémité de la poignée.
5. MONTAGE DE LA POIGNÉE DE LA TABLETTE LATÉRALE,
PLATEAU DE SERVICE
Pièces nécessaires :
1 x Poignée de la tablette latérale (#11)
1 x Plateau (#10)
2 x Poignée du plateau (#9)
4 x Vis (#A)
4 x Rondelle (#B)
4 x Rondelle de blocage (#C)
Installation :
• Fixer la poignée de la tablette latérale sur le baril principal avec quatre
vis, des rondelles de blocage et des rondelles.
• Montez la poignée du plateau sur le plateau à l'aide de les deux vis
préinstallées à chaque poignée. Placez le plateau de service sur la
poignée de la tablette latérale. Il reposera directement sur le cadre de
la poignée de la tablette latérale.
IMPORTANT : Évitez d'utiliser la poignée d'étagère latérale pour
déplacer ou soulever le gril. Le poids de l'unité entraînera une
courbure ou une rupture de la poignée d'étagère latérale, qui n'est
pas couverte par la garantie.
14
13
16
15
15
4
7
5
9
10
11 9
5
3
