7

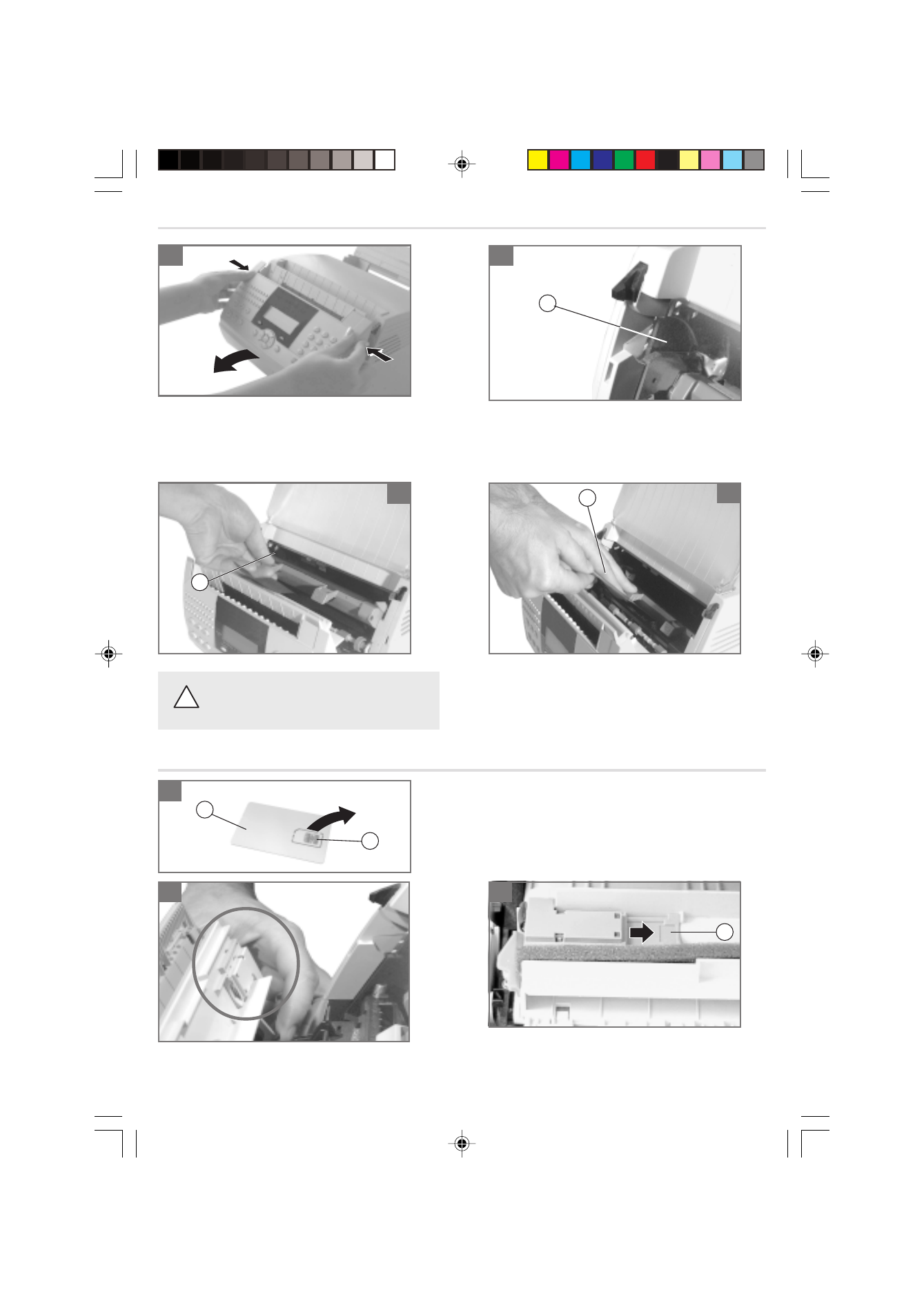

MISE EN PLACE DE LA JAUGE ET DE LA CARTOUCHE D'IMPRESSION
h
i
1- Décollez la carte support jauge (h) de l'emballage
aluminium.
- Détachez la mini-carte jauge (i) de la carte support.
2. Ouvrez l'ensemble analyse en appuyant sur les deux
boutons situés sur les côtés.
Localisez l'emplacement de la carte jauge.
j
3. Faites coulisser la glissière porte carte (j) et placez la
mini-carte jauge (i) dans le logement avec les contacts
tournés vers l'extérieur.
1
2 3
!
L
Veillez à dérouler la languette (L) de la
feuille noire de protection avant
l'introduction du tambour photosensible.
4- Tirez délicatement sur la languette (L) de la feuille
noire de protection jusqu'à l'extraction totale de la
feuille.
En cas de déchirure de la feuille noire de protection,
veillez à extraire les morceaux.
3 4
L
G
MISE EN PLACE DU TAMBOUR PHOTOSENSIBLE
1- Ouvrez l'ensemble analyse en appuyant sur les
deux boutons situés sur les côtés.
2- Déballez le tambour photosensible.
A l'aide des deux poignées, introduisez le pignon
d'entraînement à droite avec sa feuille noire de
protection dans les glissières (G).
2 1
