5.8. BRANCHEMENTS
LIGNE (1-2 LINEA)
VENTILATEUR 1 (3-4 VENTIL.)
VENTILATEUR 2 (5-6 VENTIL.)
LUMIÈRE (7-8 AUX)
INTERRUPTEUR D'OUVERTURE DE LA PORTE (9-10 PORT.)
SONDE (11-12 SONDA)
BORNE POUR LES MISES À LA TERRE (A)

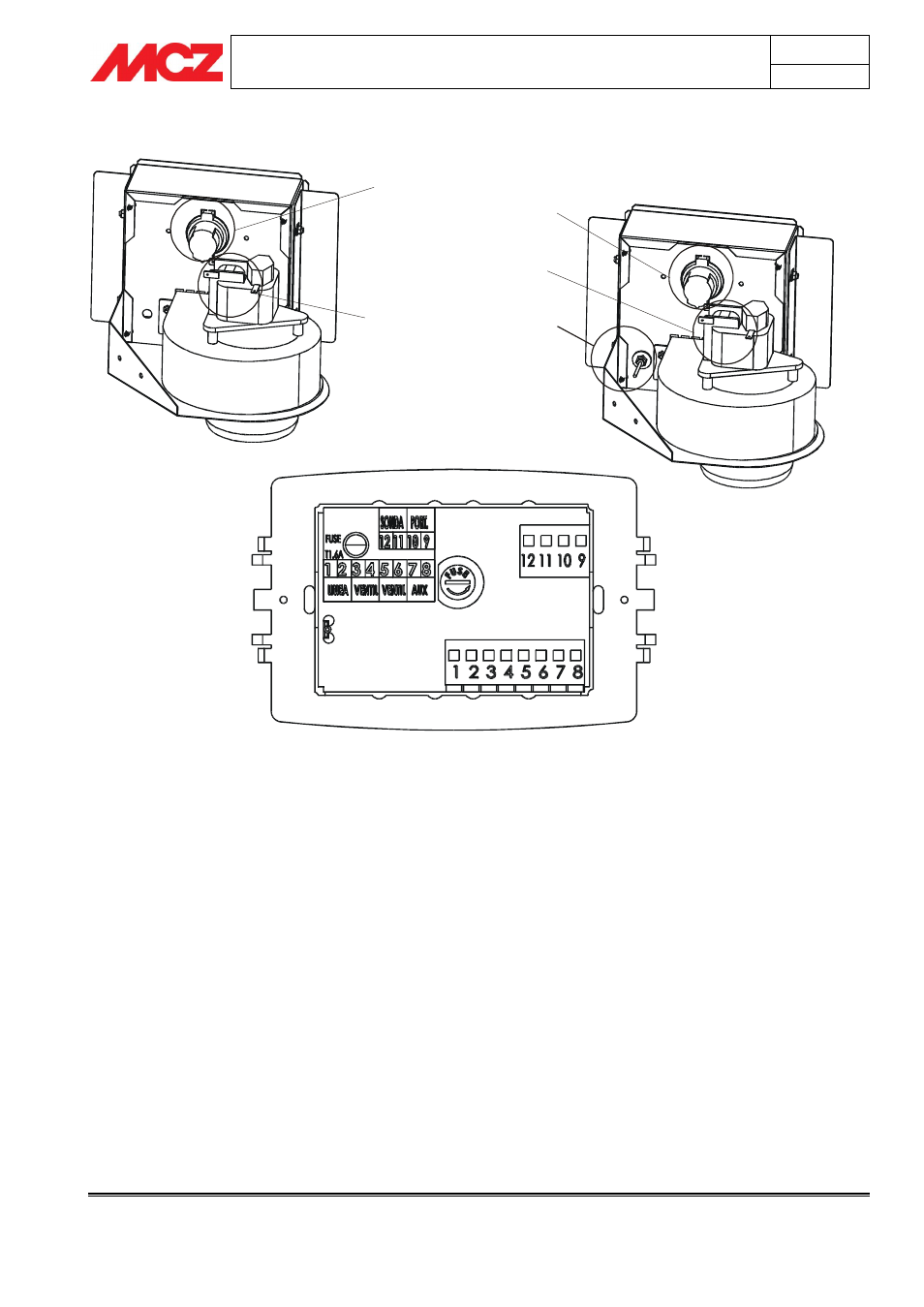

Brancher les ventilateurs 1 et 2 aux bornes correspondantes sur le
panneau de commande (3-4 et 5-6).
Brancher la sonde (11-12) voir paragraphe 5.6
Brancher en cas de bouche avec lampe le câble d'alimentation au
panneau de commande sur les bornes prévues à cet effet (7-8). En cas
de bouche avec lampe pour ventilation naturelle, effectuer le
branchement sur l'interrupteur.
Brancher le câble d'alimentation du panneau de commande (1-2) à la
prise de réseau 230V 50HZ.
Une fois effectués les branchements, activer le fonctionnement MAN et
essayer d'allumer les ventilateurs pour voir si tout fonctionne. Tourner
le bouton de gauche à droite et essayer les différentes vitesses.
Une fois terminés les branchements, monter les bouches choisies.
11-12
A
7-8
7-8
5-6
3-4
