5.3.1.
Variante pour bouche avec bac
Le bac (2) porte essences n'est disponible que sur bouche unidirectionnelle
avec et sans lumière et a pour but d'humidifier l'air.
Le bac (2) est facilement extractible de son logement ; il suffit de
soulever le volet (1) en bas et d'extraire le bac (Voir fig.4).
Insérer dans le bac uniquement de l'eau ou éventuellement des
essences pour parfumer l'espace ambiant.
IMPORTANT !
LE BAC NE DOIT ÊTRE EXTRAIT DE SON
LOGEMENT POUR LE REMPLISSAGE QUE
LORSQUE LA BOUCHE EST FROIDE ET QUE LE
MONOBOC EST ÉTEINT.
5.3.2.
Variante pour bouche avec éclairage
Au cas où serait installé le kit de ventilation avec éclairage, il est
nécessaire de retirer la demi-plaque située sur la structure de la bouche
(fig.5) et de pré-monter la lampe (a).
Pour ouvrir la demi-plaque, il suffit de rompre avec un marteau en
caoutchouc la plaque prédécoupée. (fig.5)
Monter la lampe (a) sur la structure de la bouche à hauteur de la
plaque à peine retirée, de manière à ce que celle-ci soit tournée vers la
partie avant de la structure (fig. 6). Fixer la lampe en utilisant les deux
brides (c) avec les vis (b) et les boulons (d) fournis.
Une fois la lampe insérée (a), effectuer les branchements électriques.
Dans la partie arrière, insérer les deux terminaux femelle sur les
embouts de la lampe (fig.7)
En cas de ventilation forcée, il faut brancher le câble d'alimentation de
la lampe (fourni) au panneau de commande dans la borne prévue à cet
effet ; tandis que pour la ventilation naturelle, il faut effectuer le
branchement à un interrupteur mural (aux soins de l'installateur).
Le câble fourni pour le branchement de la lampe est 2,5 mètres de
longueur, pour les longueurs supérieures, prévoir une rallonge.
IMPORTANT !
Le
câble pour le branchement de la
lampe/ventilateur est réalisé avec un matériau
siliconique afin de supporter les hautes
températures En cas de prolongement du câble
(plus de 2,5 m) et dans tous les cas, veiller à ce
que le câble n'entre pas en contact avec les
parties chaudes du monobloc et des tuyaux de
raccord de l'air interne de l'habillage ou de la
structure.
Si le kit confort air muni d'éclairage est installé, il
est nécessaire de pré-monter la lampe sur le kit
avant de l'insérer dans le trou.

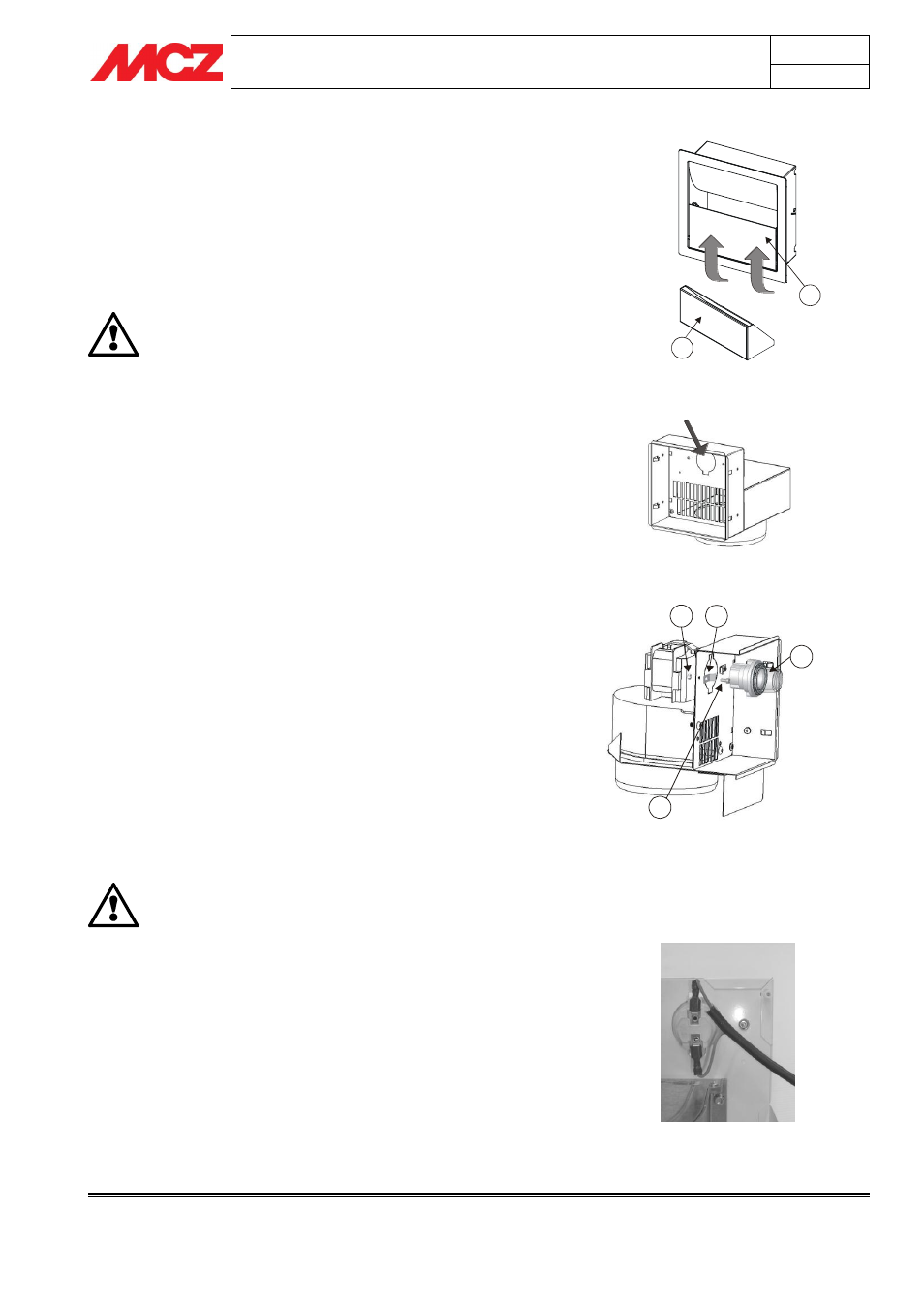

Figure 5– Demi-plaque pour insertion lampe
Figure 7-Branchements électriques de la lampe
Figure 6– Fixation de la lampe
Figure 4– Bac
1
2
a
b
c d
