MANUEL D'INSTALLATION ET D'EMPLOI
Chapitre 4
page 26
Installation et montage Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite
4.9. ISOLATION DE LA POUTRE EN BOIS
La poutre en bois doit être protégée avec une isolation
adéquate des parties chaudes pour prévenir le risque d'incendie
ou éviter d'endommager l'habillage. (figure 8)
4.10. ISOLATION DU FOYER FERMÉ
Le foyer fermé doit toujours être maintenu à une certaine
distance des parois et du plafond adjacents.
Si nécessaire utiliser des matériaux isolants pour isoler les parois en
contact avec le corps du foyer, au cas où ceux-ci risqueraient
d'endommager ou même de prendre feu (parois en bois, placoplâtre,
etc…). (figure 9)
4.10.1.
Bouches de ventilation de la hotte
Il est obligatoire d'installer les bouches de ventilation
de la hotte MCZ ou dans tous les cas, des bouches en
mesure de garantir la même fonctionnalité et la même
section de passage d'air (voir accessoires MCZ).
MCZ décline toute responsabilité en cas de dommages
à la structure ou aux composants électriques dérivant
du non-respect de cet avertissement.
Pour un correct fonctionnement de la ventilation ambiante, ne
pas oublier que :
 Dans la partie inférieure de l'habillage est prévue une ouverture
d'entrée de l'air convective non inférieure à 400 cm 2
 Dans la partie haute est prévue une ouverture d'évacuation
(outre les bouches canalisées) d'au moins 230 cm 2 afin de
libérer dans l'espace ambiant la chaleur résiduelle qui
s'accumule à l'intérieur de l'habillage (avec le KIT CONFORT
AIR cette sortie n'est pas nécessaire, car la chaleur à l'intérieur
de l'habillage est indirectement aspirée par les ventilateurs ).
Outre à garantir le fonctionnement parfait du produit, ceci permettra de
récupérer une partie de la chaleur de la structure qui serait perdue si
elle devait rester à l'intérieur de l'habillage.
Pour une meilleure compréhension de la quantité, de la dimension et de
la fonction des bouches de ventilation à installer sur l'habillage, nous
reportons ci-dessous quelques configurations d'installation possibles des
bouches.
1a) Grille de sortie de l'air de convection
1b) Grille d'entrée de l'air de convection
Les grilles 1a et 1b sont indispensables pour libérer la chaleur
qui se forme à l'intérieur de la hotte et leur installation est
obligatoire, indépendamment du type d'installation ou
d'habillage que l'on entend réaliser.

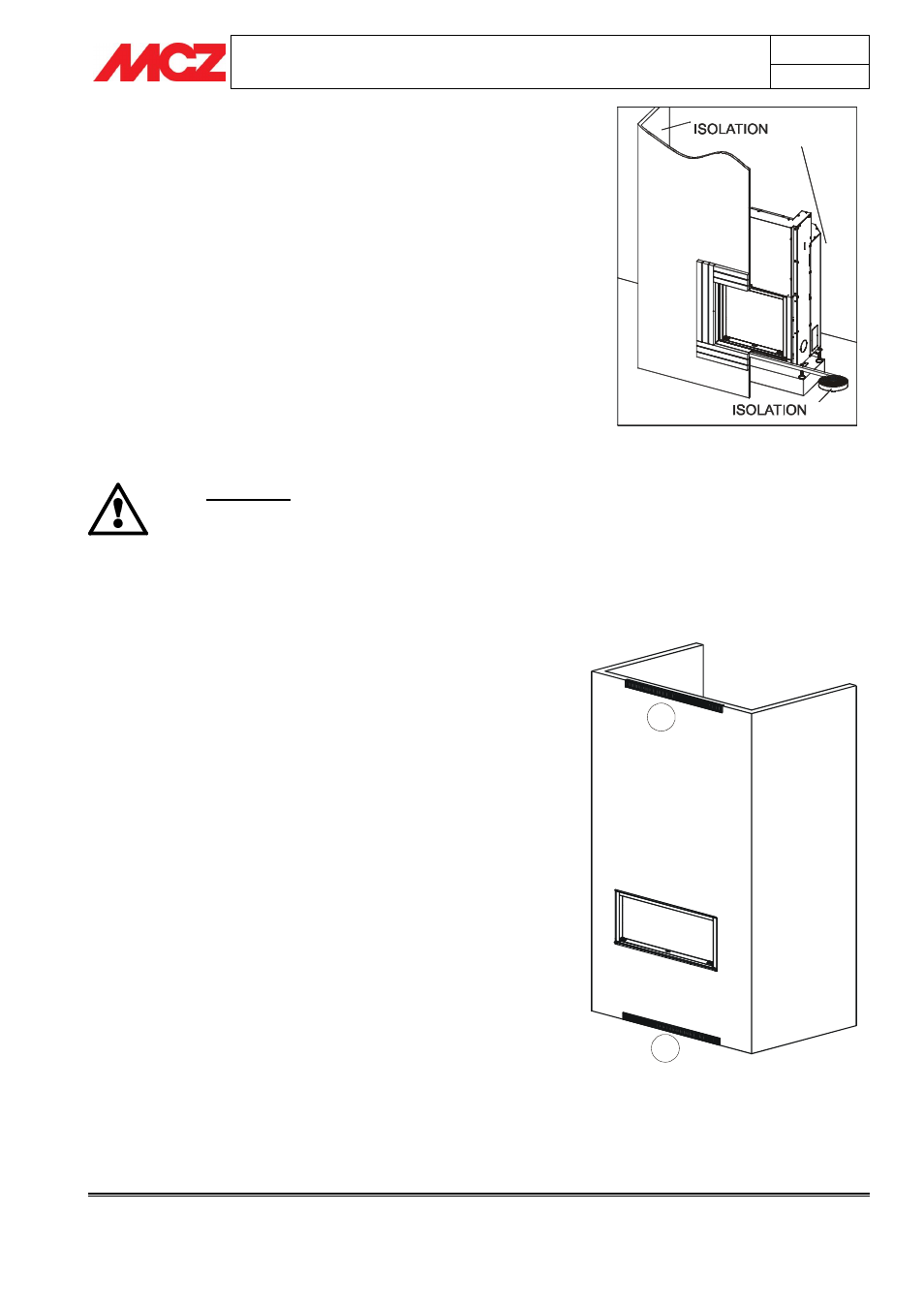

Figure 9 – Isolation du corps du foyer des
parois et de l'habillage
1a
1b
