Insérer enfin la plaque blanche fournie (F) ou une autre (étant donné
que le corps du panneau de commande est également prévu pour des
plaques AVE série SISTEMA 45 et VIMAR série IDEA) moyennant les
crochets prévus à cet effet.

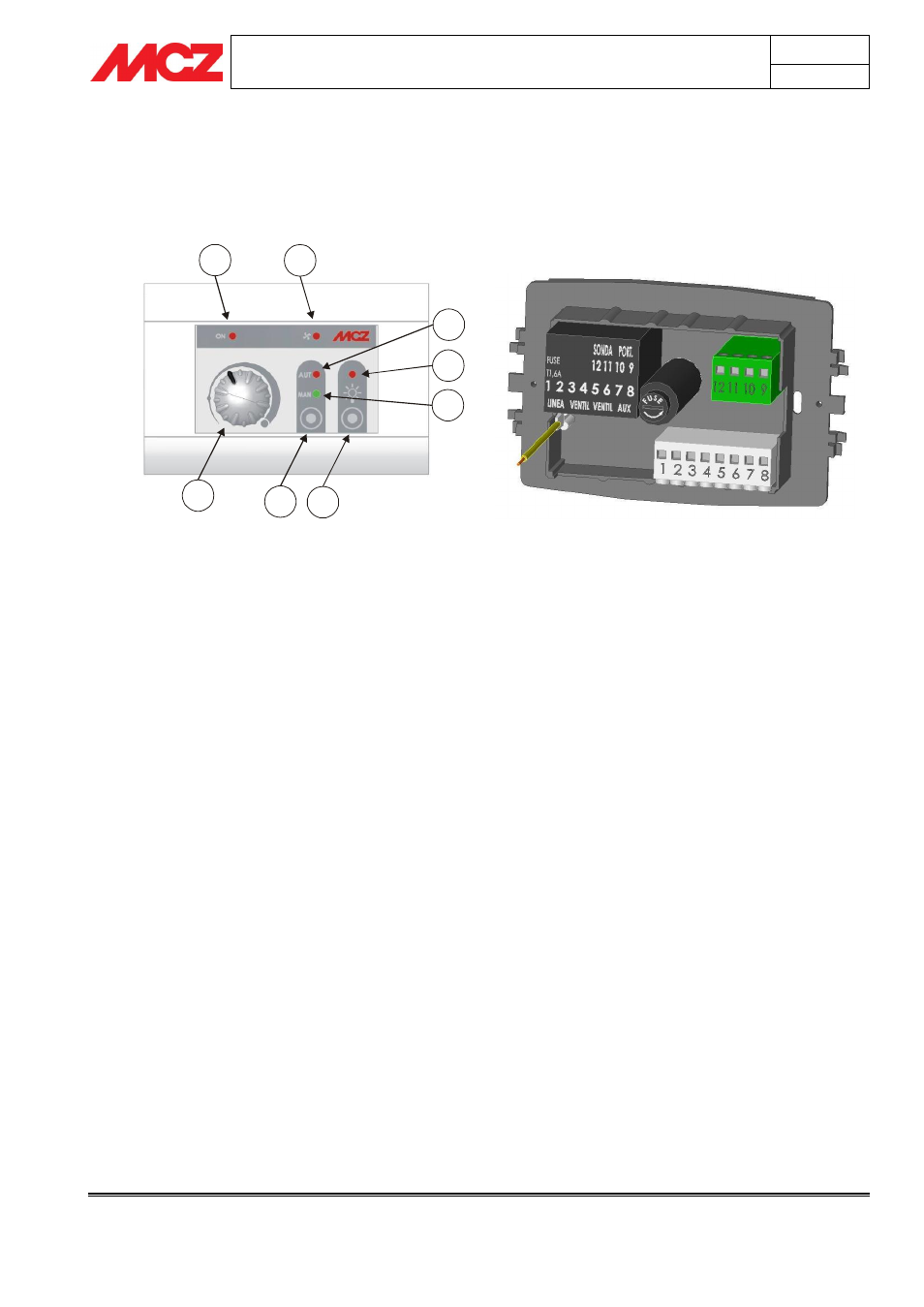

5.5. GÉNÉRALITÉ DU PANNEAU DE COMMANDE
1. Voyant lumineux d'état “ON” –“OFF”
2. Voyant lumineux pour ventilateur actif
3. Bouton de réglage de la vitesse du ventilateur
4. Bouton MAN/AUT
4a. Automatique
4b. Manuel
5. Bouton d'allumage de la lampe
5a. Lampe allumée/éteinte
Le dispositif permet de contrôler la vitesse du ventilateur : la vitesse est
configurée en agissant sur le bouton selon 10 step de vitesse : ou,V1;
….. V9,V10.
La modalité de fonctionnement MANUELLE/AUTOMATIQUE est
configurée moyennant le bouton 4.
5.5.1.
Allumage/Extinction
L’allumage/extinction du panneau de commande s'effectue moyennant
la rotation du bouton 3.
L'état allumé est signalé par la led 1.
5.5.2.
Fonctionnement
L’activation du ventilateur est signalée par l'allumage de la led 2
Mode AUTOMATIQUE (led AUT allumée 4a)
La fonction AUT est en général utilisée pour l'extinction du
ventilateur.
Ex. : le soir il est possible d'effectuer la dernière charge de bois
et de mettre le sélecteur sur AUT, le ventilateur avec le
consentement de la sonde continuera à faire sortie de l'air
