MANUEL D'INSTALLATION ET D'EMPLOI
Chapitre 2
page 10
Installation suivant la norme UNI10683 Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite
2.4. RACCORDEMENT AU CONDUIT DE FUMÉE
Le raccordement au conduit de fumée est une opération très importante
qui doit être effectuée avec soin et attention car, en cas d'anomalie ou
d'erreur de fabrication, il sera très difficile d'y remédier et de le modifier
sans endommager la contre-hotte. En outre, le raccordement se trouve
dans une zone de la cheminée où les températures sont très élevées. Il
est donc très important d'utiliser des matériaux résistant à la chaleur
mais aussi à l'acidité des fumées produites par la combustion.
Avant de commencer les travaux, il est nécessaire de faire attention aux points suivants :
 Le raccordement doit avoir une inclinaison maximale de 45° et
ceci afin d'éviter des dépôts excessifs de condensats produits
lors de l'allumage et/ou de créosote et, en outre, d'éviter le
ralentissement de l'évacuation des fumées. Les raccords
doivent être métalliques, adaptés aux conditions
spécifiques de fonctionnement du produit et dotés du
marquage CE (EN1856-2). L'utilisation de tuyaux
métalliques flexibles et extensibles n'est pas admise.
 Les éléments raccordés doivent être parfaitement scellés.
 L'élément de raccordement au conduit de fumée ne doit être ni
trop long pour éviter toute obstruction ni trop court pour éviter
toute sortie des fumées.
Si vous utilisez des raccords métalliques, il est
indispensable qu'ils soient isolés avec des matériaux
adéquats tels que des matelas de calorifugeage en
fibre céramique afin d'éviter toute détérioration des
murs et de la contre-hotte décorative.
IMPORTANT !
Toute majoration de la section du raccord doit être
effectuée directement sur la hotte du foyer fermé et
non pas le long du conduit de fumée.
2.5. CONDUIT DE FUMÉE
Le conduit de fumée étant l'élément fondamental pour l'élimination
des fumées, il devra donc avoir les caractéristiques suivantes :
 être imperméable et thermiquement isolé ;
 être réalisé avec des matériaux résistant à la chaleur, à l'action
des produits de la combustion et des condensats ;
 Avoir une forme verticale avec des dévoiements de l'axe ne
dépassant pas 45° et sans étranglements.
 il doit être adapté aux conditions spécifiques de
fonctionnement du produit et doté du marquage CE (EN1856-
1, EN1443).
 il doit être correctement dimensionné pour satisfaire les
exigences de tirage/évacuation des fumées nécessaires pour le
fonctionnement normal du produit (EN13384-1).
 Avoir une section intérieure de préférence circulaire.
 S'il est préexistant et qu'il a déjà été utilisé pour d'autres
appareils de chauffage, le ramoner.
Le conduit de fumée a une importance capitale pour le
bon fonctionnement et la sécurité de votre foyer fermé.

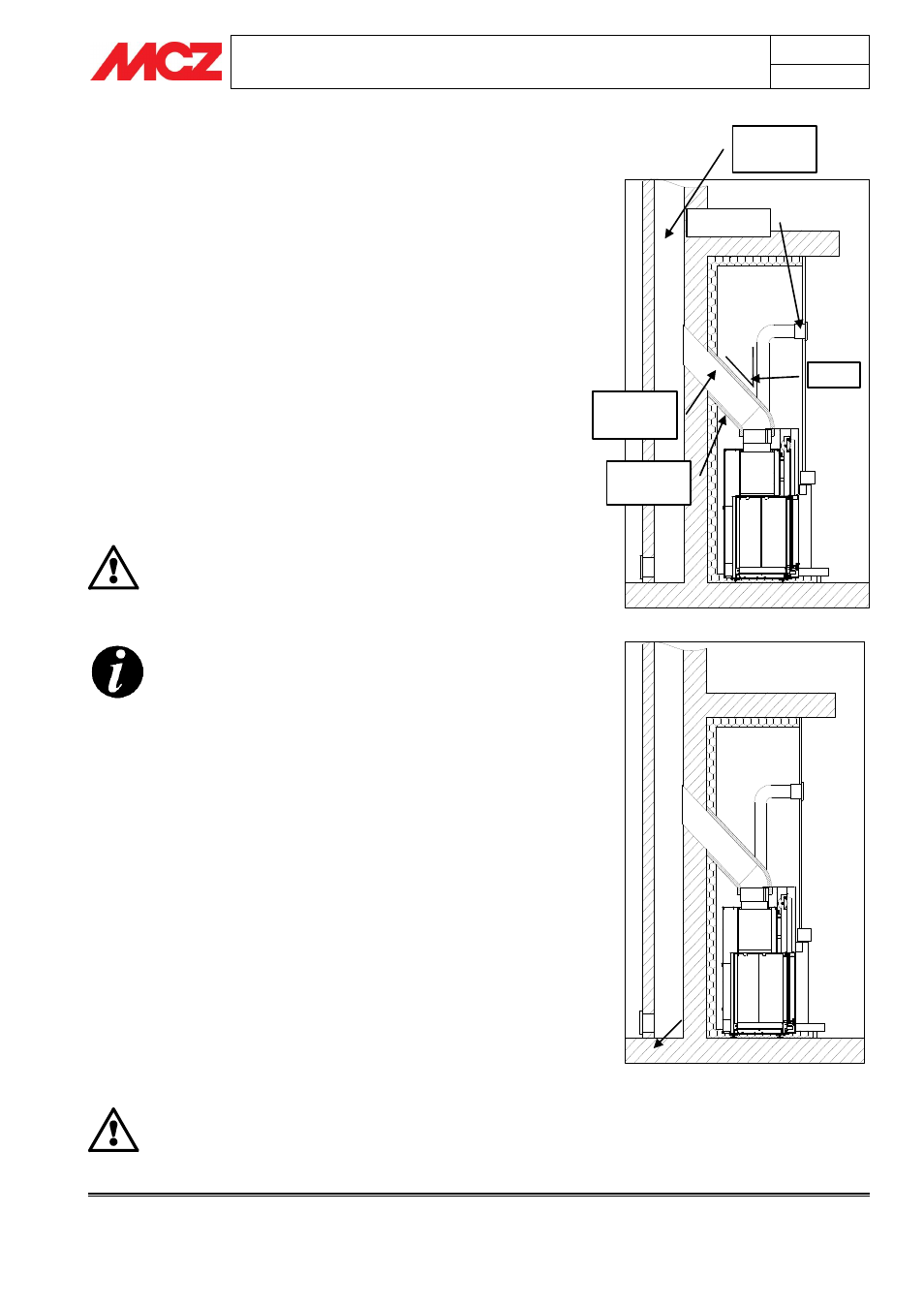

Exemple de raccord du foyer fermé
Représentation typique d'un conduit de fumée
correctement exécuté avec, au pied du
tronçon vertical extérieur, l'installation d'une
chambre de dépôt avec porte hermétique pour
recueillir et décharger les matériaux solides
produits par la combustion.
Raccord des
fumées
Conduit de
cheminée
Grille de hotte
45° max
Isolation en
fibre céramique
