MANUEL D'INSTALLATION ET D'EMPLOI
Chapitre 2
page
11
Installation suivant la norme UNI10683
Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite
2.5.1. Exemples de conduit de fumée
Pour les conduits de fumée à section carrée ou rectangulaire les côtés
intérieurs doivent être arrondis avec un rayon non inférieur à 20 mm.
Pour la section rectangulaire le rapport entre dimensions intérieures doit
être de ≤1,5.
Les sections/longueurs du conduit de fumée indiquées dans le tableau
des données techniques sont des indications pour une installation
correcte. Les éventuelles configuration alternatives doivent être
correctement dimensionnées selon la norme EN13384-1.
Il est conseillé d'équiper le conduit de fumé d'une chambre de dépôt
des matériaux solides avec porte hermétique, à installer juste au-
dessous du canal de fumée de manière à pouvoir facilement y accéder.
IMPORTANT !
Au cas où vous auriez des doutes en ce qui concerne les
prestations de votre conduit de fumée et où les dimensions
de celui-ci seraient différentes de celles recommandées, il
est vivement conseillé de faire effectuer par un technicien
agréé MCZ, une inspection des lieux et une mesure
instrumentale des prestations du conduit de fumée (mesure
avec micro manomètre)
MCZ S.p.A. décline toute responsabilité en cas de mauvais
fonctionnement du foyer fermé imputable à un conduit de
fumée mal dimensionné et ne répondant pas aux exigences
requises dans le tableau technique.

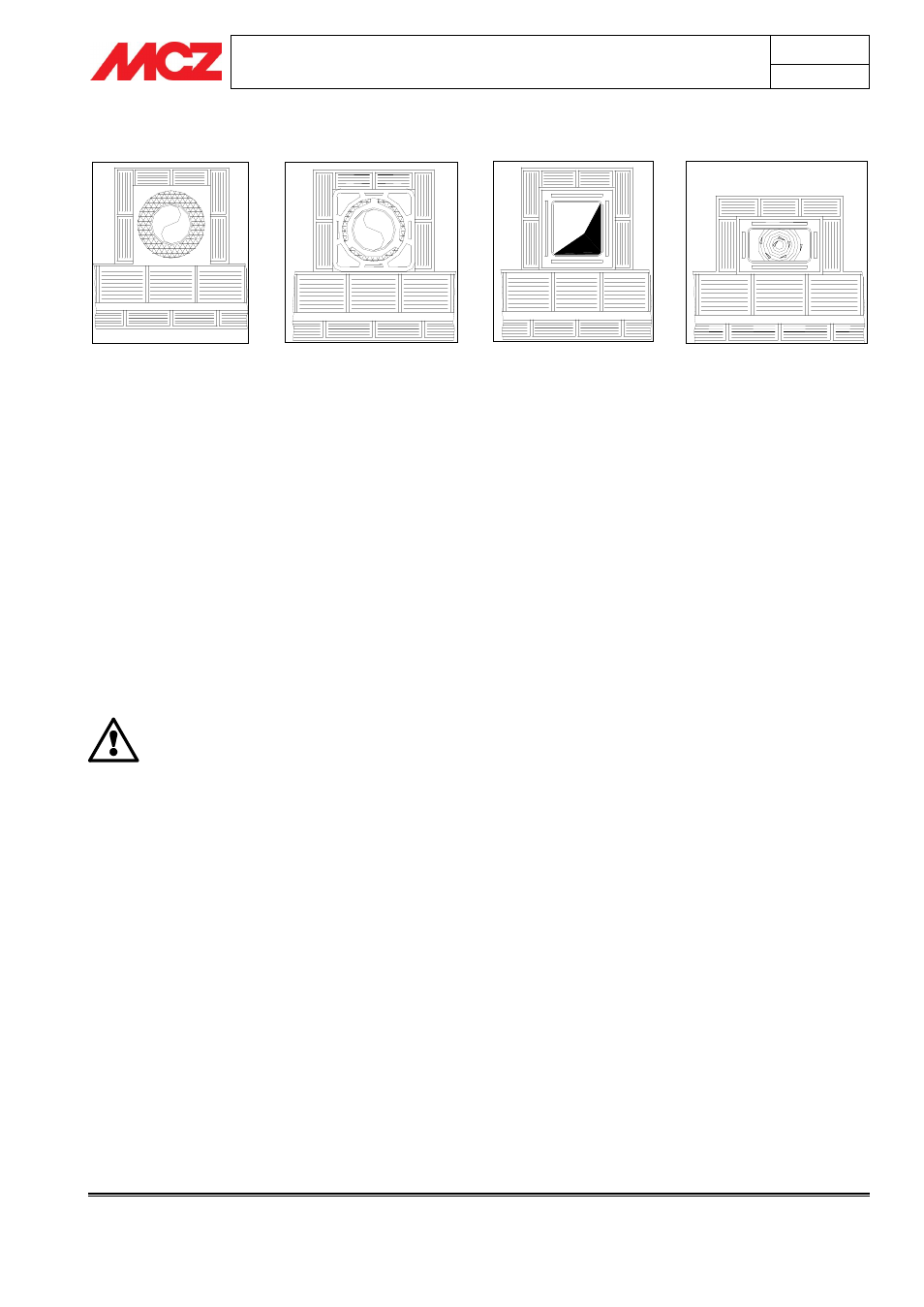

Conduit de fumée en acier
inox AISI 316 doté d'une
double chambre isolée avec
de la fibre de céramique ou
équivalent
résistant
à
400°C.
PARFAITE
Conduit de fumée en boisseau
réfractaire
avec
double
chambre isolée et chemise
extérieure en béton allégé avec
un matériau alvéolaire de type
argile.
BONNE
Conduit
de
fumée
traditionnel en argile à
section carrée avec des
parties vides isolantes.
BONNE
Eviter les conduits de fumée
avec une section intérieure
rectangulaire dont la longueur
est le double de la largeur
comme, par exemple, 20x40 ou
15x30.
MÉDIOCRE
