MANUEL D'INSTALLATION ET D'EMPLOI
Chapitre 5
page 30
Kit comfort air Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite

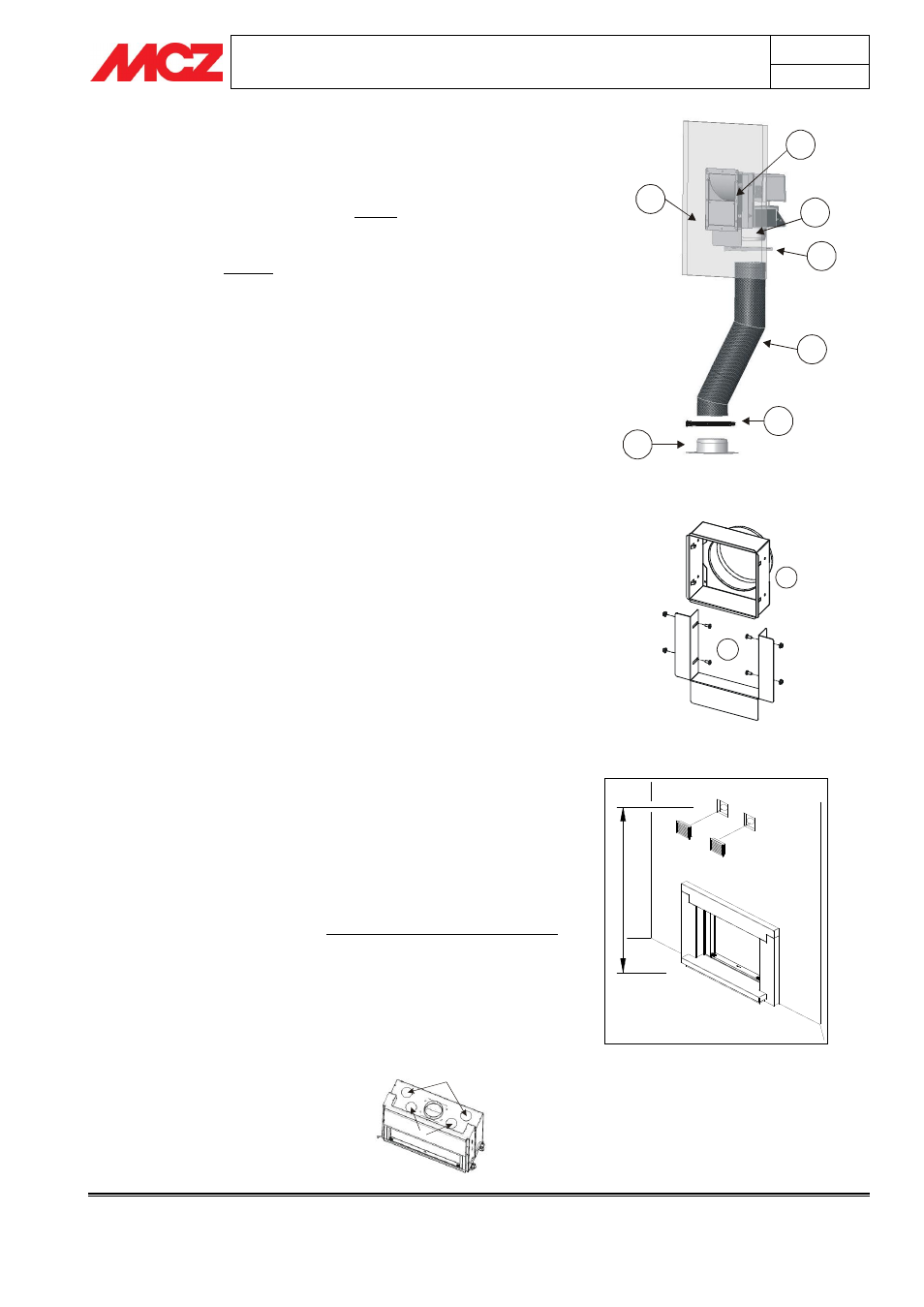

5.3. INSTALLATION DU KIT COMFORT AIR
Avant d'installer le KIT COMFORT AIR à ventilation naturelle ou forcée,
s'assurer de bien avoir préparé le matériel comme suit (fig.1) :
1. En cas de ventilation naturelle : raccorder les tuyaux
flexibles (a) et les brides (d) Ø 150 aux raccords situés sur la
partie supérieure du monobloc (fig.1).
En cas de ventilation forcée : raccorder les brides (d) et les
tuyaux (a) Ø 100 aux raccords situés sur la partie supérieure
du monobloc. La ventilation forcée utilise des tuyaux de
diamètre inférieur à ceux de la ventilation naturelle.
2. préparer sur le mur (f) à la hauteur souhaitée deux trous pour
la bouche de sortie de l'air chaud équivalents à 185 mm x 185
mm
3. Insérer la structure de la bouche choisie (g), à l'intérieur des
trous 185 x 185 mm, en agissant de l'extérieur vers l'intérieur
de la paroi
4. sur la partie interne du mur, à hauteur de la structure de la
bouche (1), fixer le groupe bride de fixation (2), moyennant les
quatre vis et les écrous fournis (fig.2)
5. raccorder le tuyau flexible (a), précédemment fixé au foyer
fermé, au raccord situé sur la structure de la bouche (e)
6. serrer le tuyau (a) au raccord (e) avec un des colliers fournis
(c)
7. raccorder les câbles électriques à la lampe et/ou au ventilateur,
avant de compléter l'habillage étant donné que toutes les
opérations
8. successives, peuvent être faites de l'extérieur.
Si pour des raisons d'espace, il n'était pas possible d'utiliser la bride de
fixation fournie, procéder dans tous les cas de manière à ce que le kit
soit fixé de façon stable, en utilisant le boîtier à encastrer prévu à cet
effet (option).
Il est conseillé de :

Les canalisations ne devront pas avoir plus de 2 ml de
long pour la ventilation naturelle et plus de 8 ml pour la
ventilation forcée.

En cas de ventilation naturelle, il est conseillé de positionner
les bouches à une hauteur non inférieure à 2 m du sol afin
d'éviter que l'air chaud n'arrive directement sur les personnes
(fig.3).

En cas de ventilation forcée, le kit peut également être positionné
à une certaine distance par rapport au foyer fermé (max 8 m) ; dans
ce cas, il faut prévoir une isolation adéquate de la conduite de
manière à ce que l'énergie thermique générée ne se disperse en ne
chauffant que le mur.

Effectuer,si possible, des canalisations à égale distance afin
d'éviter différentes quantités d'air d'une sortie à l'autre.

Aussi bien en cas de ventilation naturelle qu'en cas de
ventilation forcée, il est conseillé de canaliser les sorties
d'air avant (A) où s'accumule plus de chaleur par rapport
aux sorties arrière (P).
P
A
Figure 2– Installation du kit
Figure 1– Raccordement des tuyaux
Figure 3 – Montage des bouches de sortie d'air chaud
a
b
d
c
f
g
e
1
2
2 ml m
inimo
