MANUEL D'INSTALLATION ET D'EMPLOI
Chapitre 5
page 36
Kit comfort air Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite
Important !
Tous les branchements électriques doivent être
effectués par un personnel qualifié conformément aux
lois en vigueur dans chaque État, en utilisant un
équipement adéquat et en respectant le schéma
indiqué dans le présent livret. Toutes les opérations
doivent être effectuées avec le câble d'alimentation de
réseau 230V 50 Hz débranché.
Mcz décline toute responsabilité pour les dommages
aux personnes ou aux choses dus à des branchements
erronés ou à une utilisation impropre du dispositif.

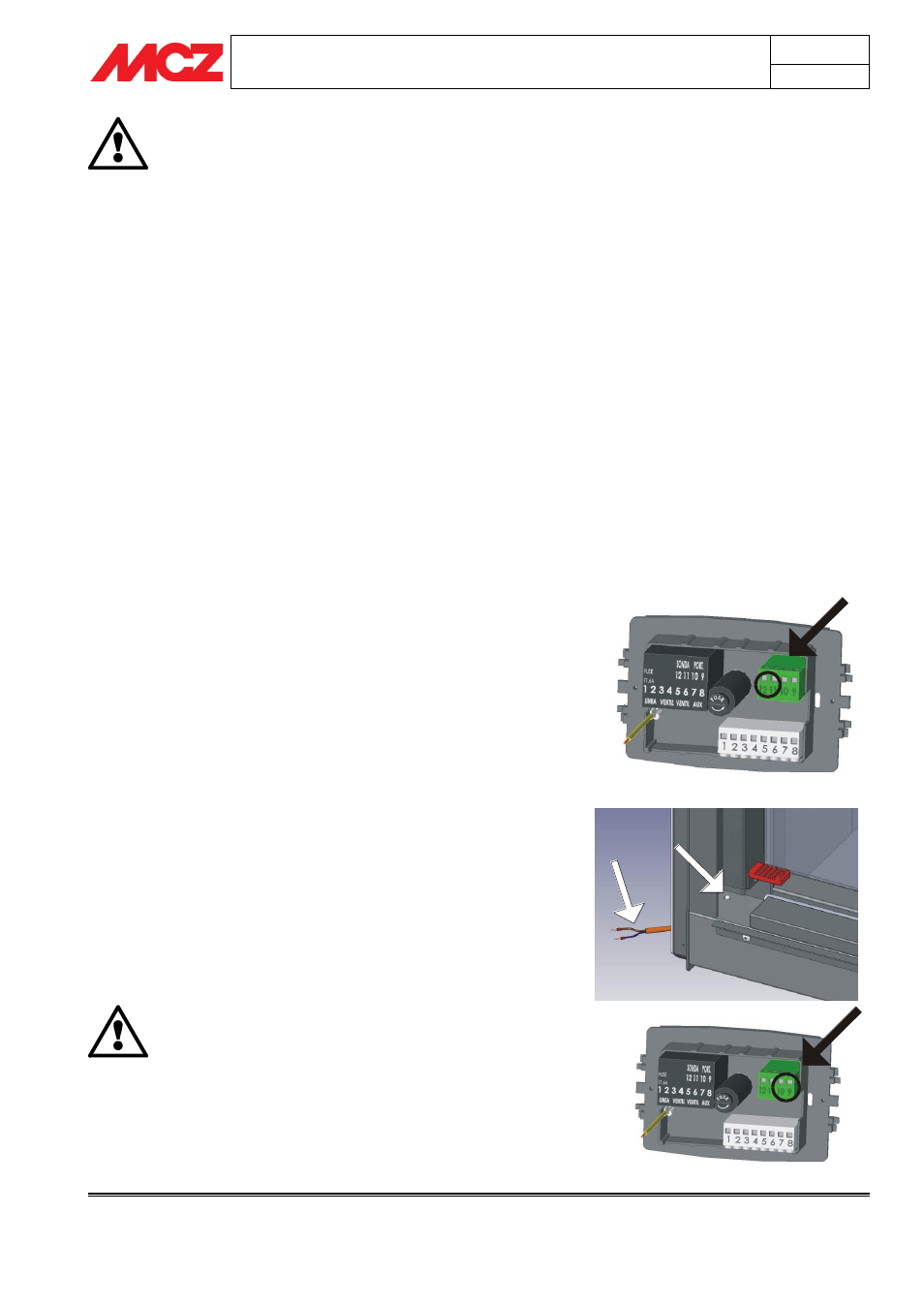

5.6. MONTAGE DE LA SONDE DE TEMPÉRATURE
La sonde de température doit être branchée au panneau de commande
et au convoyeur (1) d'un kit (voir schéma ci-dessous) et a une longueur
de 2,5 m. Des distances supérieures impliquent la réalisation d'une
rallonge aux soins de l'installateur.
MONTAGE DE LA SONDE
 Insérer la pièce en plastique C dans D et visser la B sans forcer ;
sur la partie filetée de la pièce D insérer la rondelle E
 Le groupe ainsi formé A1 doit être inséré sur la partie rigide du
câble de la sonde A
 Identifier le trou passant d'insertion de la sonde sur le convoyeur (1)
; sur la grille en bas à droite à côté du ventilateur.
 Insérer sur le trou le câble de la sonde A avec le blocage A1 et
le bloquer de l'autre côté avec l'écrou F
 Insérer l'autre extrémité du câble de la sonde A au panneau de
commande dans la position indiquée (11-12)
5.7. INTERRUPTEUR POUR OUVERTURE DE LA PORTE
Sur les foyers fermés ligne “Wood”, MCZ a installé un interrupteur qui,
en cas de ventilation forcée, doit être branché aux bornes 9-10 du
panneau de commande, après avoir retiré le raccordement entre les 2
bornes prévu par le fabricant. Pour cela, prévoir une rallonge de
longueur adéquate, dans un matériau siliconique pour hautes
températures, en veillant à ce que le câble n'entre pas en contact avec
les parties chaudes du foyer fermé.
Cet interrupteur désactive le fonctionnement des ventilateurs
lorsque la porte du foyer fermé est ouverte ; cette condition est
signalée par le voyant ventilateur actif (led 2 voir chap.5.5) clignotant.
Important !
Mcz décline toute responsabilité pour les éventuelles
sorties de fumée des bouches si l'interrupteur n'est pas
correctement branché au panneau de commande.
A1
F
B
A1
A
B
C
D E
F
