3.4.7. Montage des côtés et du dessus sur le poêle Sagar
Le poêle Sagar a deux parties qui ont besoin de montage :
o Côtés en acier
o Le dessus sur lequel il faut monter les panneaux en :
Céramique
Pierre ollaire

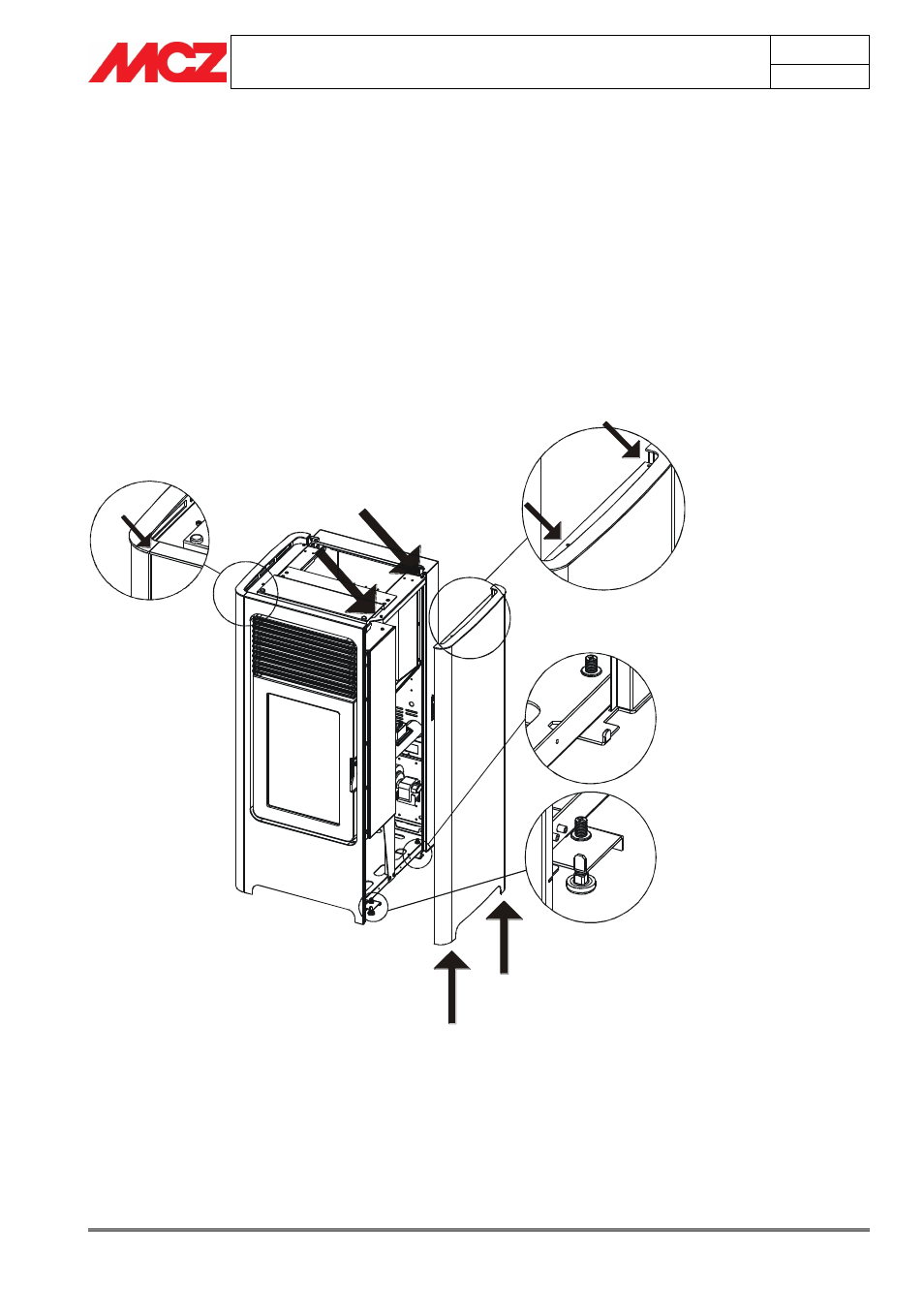

Les côtés en acier doivent être fixés à la structure du poêle, en
enfilant dans les chevilles A-B présentes sur l'embase du poêle les
orifices E-F présents sur la partie inférieure du côté. Une fois qu'il est
placé, fixer le côté sur la partie supérieure du poêle à l'aide des deux vis
dans les positions C-D. L’alignement des côtés en acier avec la
structure du poêle (K) est effectué grâce au réglage des pieds.
A
B
C
D
D
C
E
F
K
