POÊLE À PELLETS
Chapitre 3
MANUEL D'INSTALLATION ET MODE D'EMPLOI
page
25
Installation et montage
Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite
E
F

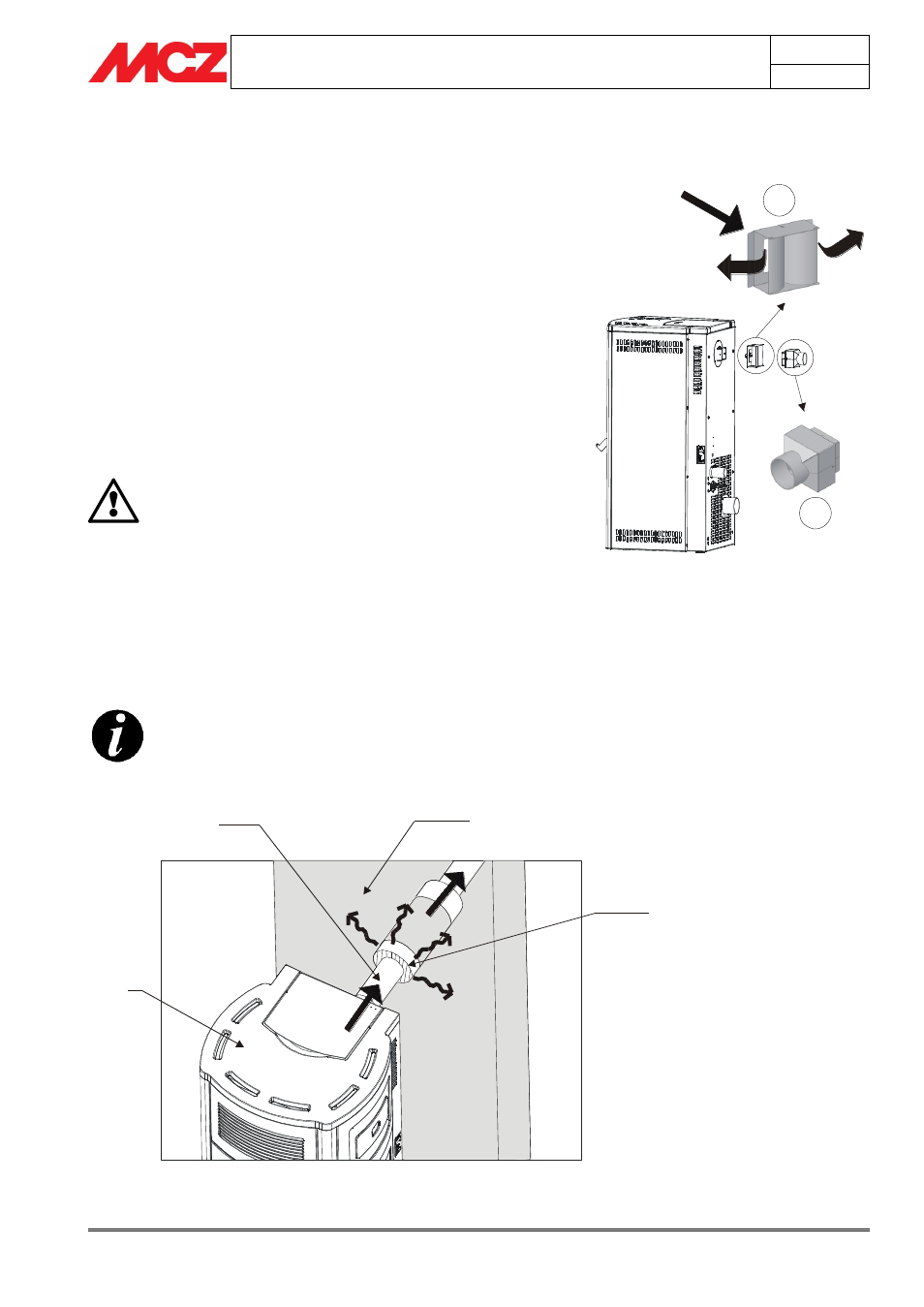

3.3. RACCORDEMENT CANALISATIONS AIR CHAUD
MODÈLE
SUITE/CLUB/MUSA/NIMA
ET
TOBA
COMFORT AIR
Une fois terminée la phase de positionnement du poêle il est possible
de commencer le procédé d'installation des conduits d'air chaud.
Les poêles COMFORT AIR sont fournis de série avec un déviateur de
l'air E, la bride arrière de sortie d'air chaud est raccordée à ce déviateur
qui permet d'orienter l'air chaud à droite et à gauche de la pièce, ceci
au cas où l'on ne voudrait pas canaliser l'air chaud.
Si l'on veut canaliser l'air chaud, il faut retirer le déviateur E, relier le
raccord insonorisé F (option) qui transforme la sortie de carrée à ronde,
puis faire les différents raccordements avec les tuyaux et les raccords
MCZ prévus à cet effet qui dévient le flux dans plusieurs diffuseurs d'air
chaud (bouche de 120x120 mm). Ces canalisations peuvent être
murées. (VOIR OPTIONS)
Le tuyau de l'air en sortie peut atteindre des
températures très élevées, d'environ 200°C : il est
par conséquent nécessaire de l'isoler opportunément
et avec des matériaux adéquats, là où il pourrait
entrer en contact avec des surfaces inflammables ou
qui craignent les hautes températures (ex. virage des
teintes, canaux pour le passage de câbles électriques,
placoplâtre, etc.) ; il est en outre nécessaire de
protéger les personnes et les animaux du contact
volontaire ou accidentel. Respecter toujours les
normes et les lois en vigueur dans le pays
d'installation du produit.
Il est conseillé de prévoir une isolation le long de tout
le parcours du tuyau afin de diminuer les dispersions
et d'augmenter le rendement de chaleur dans
l'espace ambiant.
ISOLANTE
TUYAU SORTIE
D’AIR CHAUD
PAROI DE TRAVERSÉE
POÊLE
