MCZ Club AIR Manuel d'utilisation
Page 29
POÊLE À PELLETS
Chapitre 3
MANUEL D'INSTALLATION ET MODE D'EMPLOI
page
29
Installation et montage
Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite
C
D
C
C
D
D
C

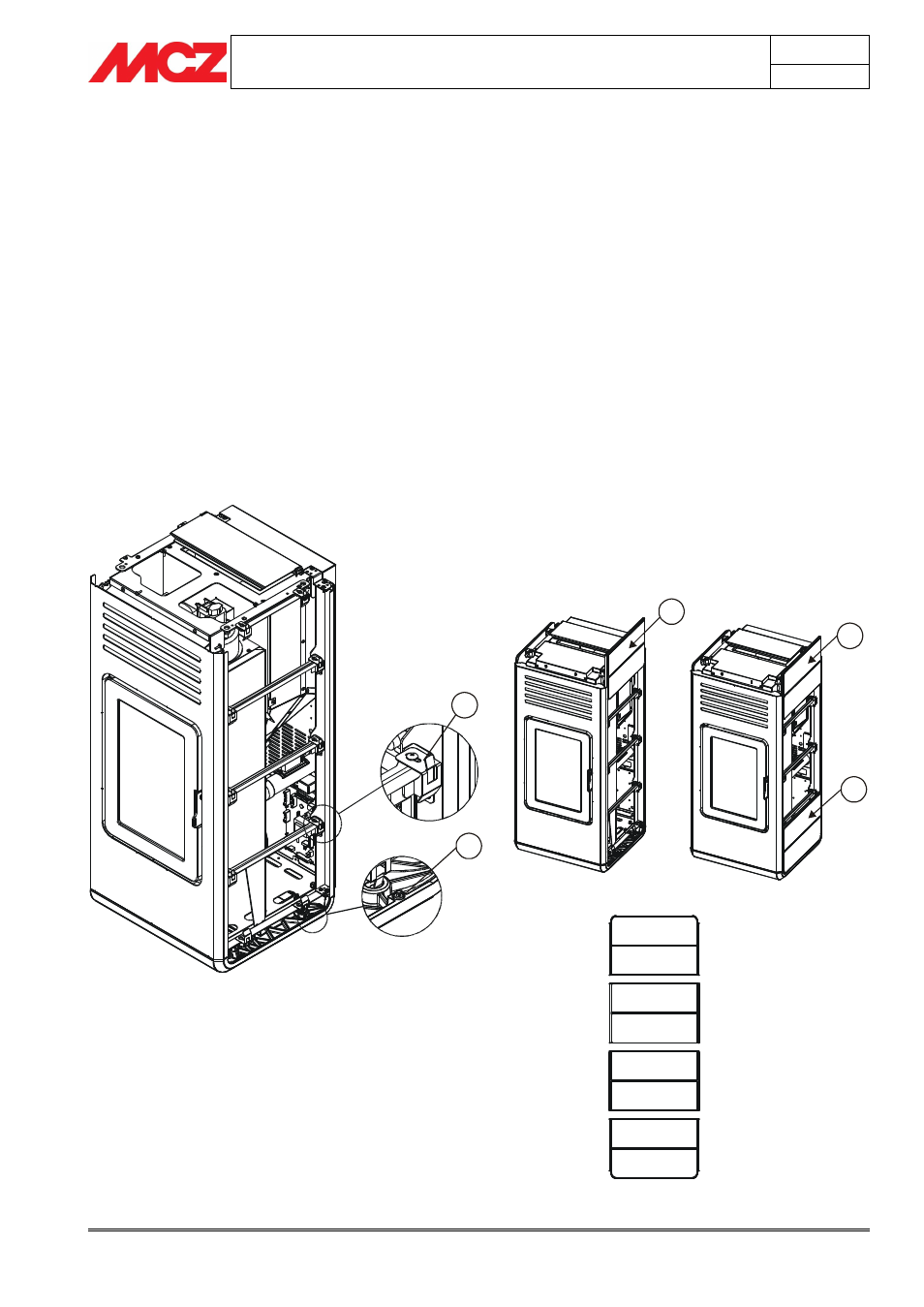

3.4.5. Montage des carreaux latéraux en céramique sur le poêle NIMA
Les huit carreaux en céramique sont livrés dans une boîte. Il y en a
quatre rectangulaires D qui iront dans la partie centrale du côté et deux
façonnés C qui iront sous le côté et au-dessus.
Retirer le dessus et introduire le premier carreau C avec la partie
arrondie vers le bas, en faisant attention de la faire adhérer au profil et
à l'intérieur des étriers placés sur la structure.
Ces étriers B ont déjà été placés de manière à maintenir les céramiques
C-D en position optimale d'adhérence au poêle ; ils ont des vis avec
une fente qui, éventuellement, permettent un réglage (par exemple, si
l'on remarque que le carreau bouge trop ou s'il est difficile à faire
entrer).
Le carreau en bas C repose sur deux vis A qui peuvent être réglées en
hauteur afin de compenser d'éventuelles différences de mesure des
carreaux ; entre un carreau à l'autre, selon les nécessités, il est possible
d'appliquer des petits feutres.
Quand les 8 carreaux ont tous été placés (4 par côté), remettre en
position le dessus, en l'appuyant simplement sur les supports en
caoutchouc présents sur la partie supérieure du poêle.
A
B
