MCZ Club AIR - Manuel (Page 14)

POÊLE À PELLETS (ou GRANULÉS DE BOIS) Chapitre 2
MANUEL D'INSTALLATION ET MODE D'EMPLOI page 14
Notions théoriques pour l'installation Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite

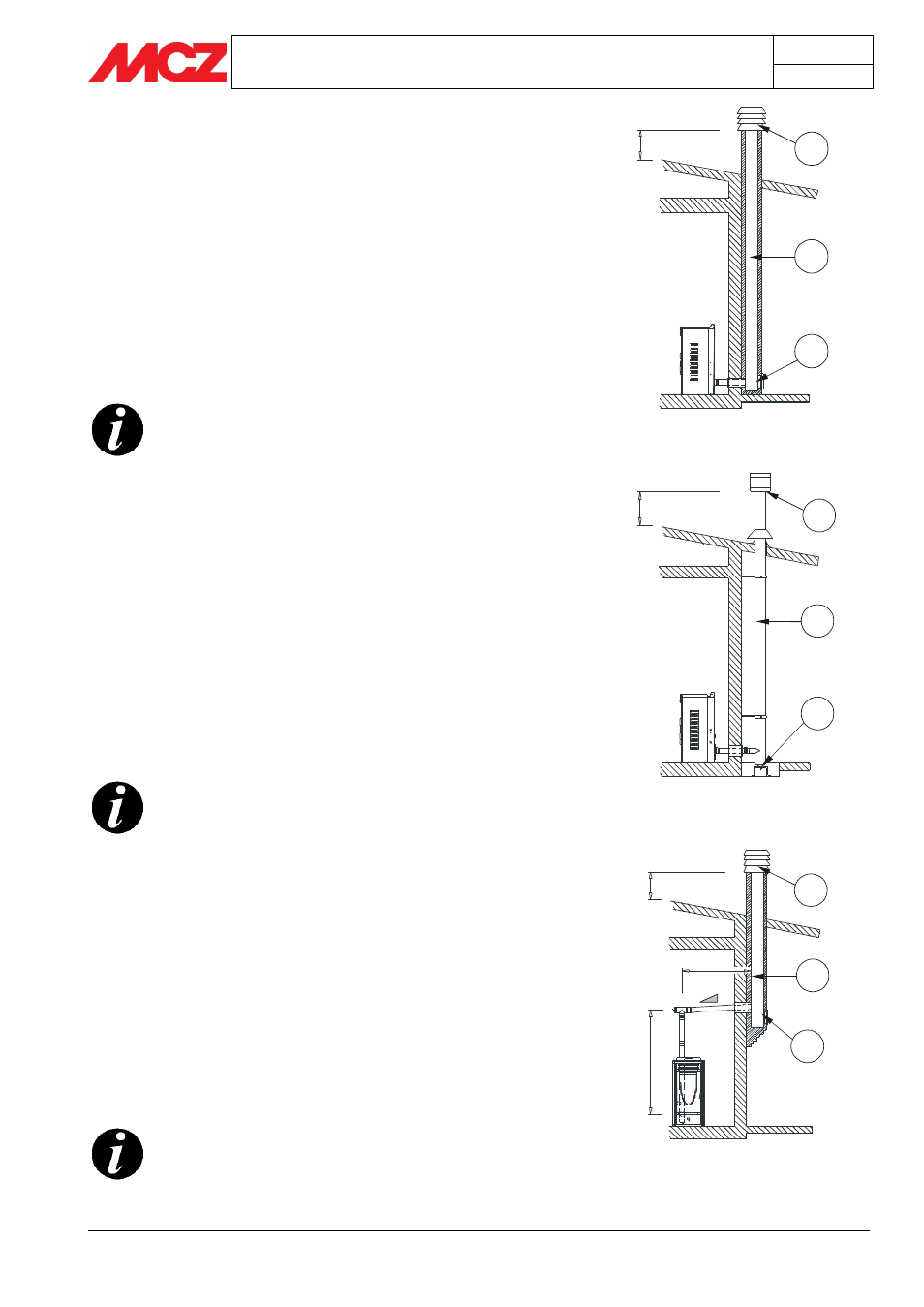

2.6. RACCORDEMENT AU CONDUIT DE FUMÉE
Le conduit de cheminée ne doit pas avoir des dimensions intérieures supérieures
à 20 x 20 cm ou à 20 cm de diamètre ; en cas de dimensions supérieures ou de
mauvaises conditions du conduit de cheminée (par ex. en cas de lézardes,
d'isolation insuffisante, etc.), il est conseillé d’insérer à l’intérieur un tuyau en
acier inox avec un diamètre approprié, sur toute la hauteur du conduit. Vérifier,
au moyen d’instruments appropriés, que le tirage est de de 10 Pa minimum.
Prévoir une trappe de visite à la base du conduit de cheminée pour pouvoir
effectuer les contrôles périodiques et le ramonage qui doit être fait chaque
année.
Assurer l'étanchéité du raccordement au conduit de cheminée en utilisant les
raccords et les tuyaux préconisés.
Contrôler impérativement qu'une sortie de toit anti-refoulement ait été installée
sur le toit, conformément aux normes en vigueur.
Ce type de raccordement assure l’évacuation des fumées
même en cas de coupure d’électricité momentanée.
2.7. RACCORDEMENT À UN CONDUIT EXTÉRIEUR
PAR TUYAU CALORIFUGÉ OU À DOUBLE PAROI.
Le conduit externe doit avoir des dimensions internes minimales de 10 X 10 cm
ou de 10 cm de diamètre et maximales de 20 x 20 cm et 20 cm de diamètre.
Vérifier, au moyen d’instruments appropriés, si le tirage correspond à 10 Pa.
N'utiliser que des tuyaux calorifugés (à double paroi) en acier inox lisse à
l'intérieur (il est interdit d'utiliser des tuyaux inox flexibles) et fixés au mur.
Prévoir une trappe de visite à la base du conduit vertical extérieur pour les
contrôles périodiques et le ramonage qui devra être exécuté une fois par
an.
Assurer l'étanchéité du raccordement au conduit de cheminée en utilisant les
raccords et les tuyaux préconisés.
Contrôler impérativement qu'une sortie de toit anti-refoulement ait été installée
sur le toit, conformément aux normes en vigueur.
Ce type de raccordement assure l’évacuation des
fumées même en cas de coupure d’électricité
momentanée.
2.8. RACCORDEMENT AU CONDUIT DE CHEMINÉE
Pour un bon fonctionnement, le raccord entre le poêle et le conduit de fumée,
ne doit pas être inférieur à 3 % d'inclinaison pour les tronçons horizontaux dont
la longueur totale ne doit pas dépasser les 2/3 m et le tronçon vertical d'un
raccord en “T” à un autre (changement de direction) ne doit pas être inférieur à
1,5 m. Vérifier, au moyen d’instruments appropriés, si le tirage est de de 10 Pa
minimum.
Prévoir une trappe de visite à la base du conduit de cheminée pour les contrôles
périodiques et le ramonage qui devra être effectué une fois par an.
Assurer l'étanchéité du raccordement au conduit de cheminée en utilisant les
raccords et les tuyaux préconisés.
Contrôler impérativement qu'une sortie de toit anti-refoulement ait été installée
sur le toit, conformément aux normes en vigueur.
Ce type de raccordement assure l’évacuation des fumées
même en cas de coupure d’électricité momentanée.
0,5 mt. 1
2
3
1) Sortie de toit antivent
2) Conduit de cheminée
3) Inspection
0,5 mt.
2
1
3
1) Sortie de toit antivent
2) Conduit de cheminée
3) Inspection
3-5 %
2 - 3 mt. MAX
0,5 mt.
H
>
1
,5
m
t.
3
2
1
1) Sortie de toit antivent
2) Conduit de cheminée
3) Inspection
