POÊLE À PELLETS Chapitre 3
MANUEL D'INSTALLATION ET MODE D'EMPLOI page 27
Installation et montage Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite
B
C
C
A
 Réinsérer le profil A en faisant entrer les chevilles sur
l'embase et soulever la tôle E de manière à aligner de
nouveau le profil “A”. Faire en sorte que les chevilles
supérieures du profil “A” s'insèrent dans les logements de la
tôle “E”.
 Fermer avec la vis D la tôle E qui bloque le profil A
 Avant de remonter les grilles B avec les deux vis C, insérer
aussi les carreaux latéraux (Voir par.3.4.2)
A
B
C
C
D
E
A
F
3.4.2. Montage des carreaux latéraux
Retirer la grille microperforée B et insérer les trois carreaux latéraux, en
les faisant glisser du haut vers le bas sur les glissières des profils A. Sur
les parties supérieure et inférieure du carreau, il est conseillé
d'appliquer des petits feutres. Mettre à niveau les jointoiements des
carreaux. Il est maintenant possible de revisser la grille microperforée B
à la structure et de positionner le dessus en céramique. (fig.9)
3.4.3. Montage du dessus supérieur en céramique
Monter le dessus en l'appuyant sur les quatre éléments en saillie
supérieurs du poêle. La partie ci-dessous est pourvue de quatre petites
cavités à hauteur des supports en caoutchouc indiqués à la figure 10.

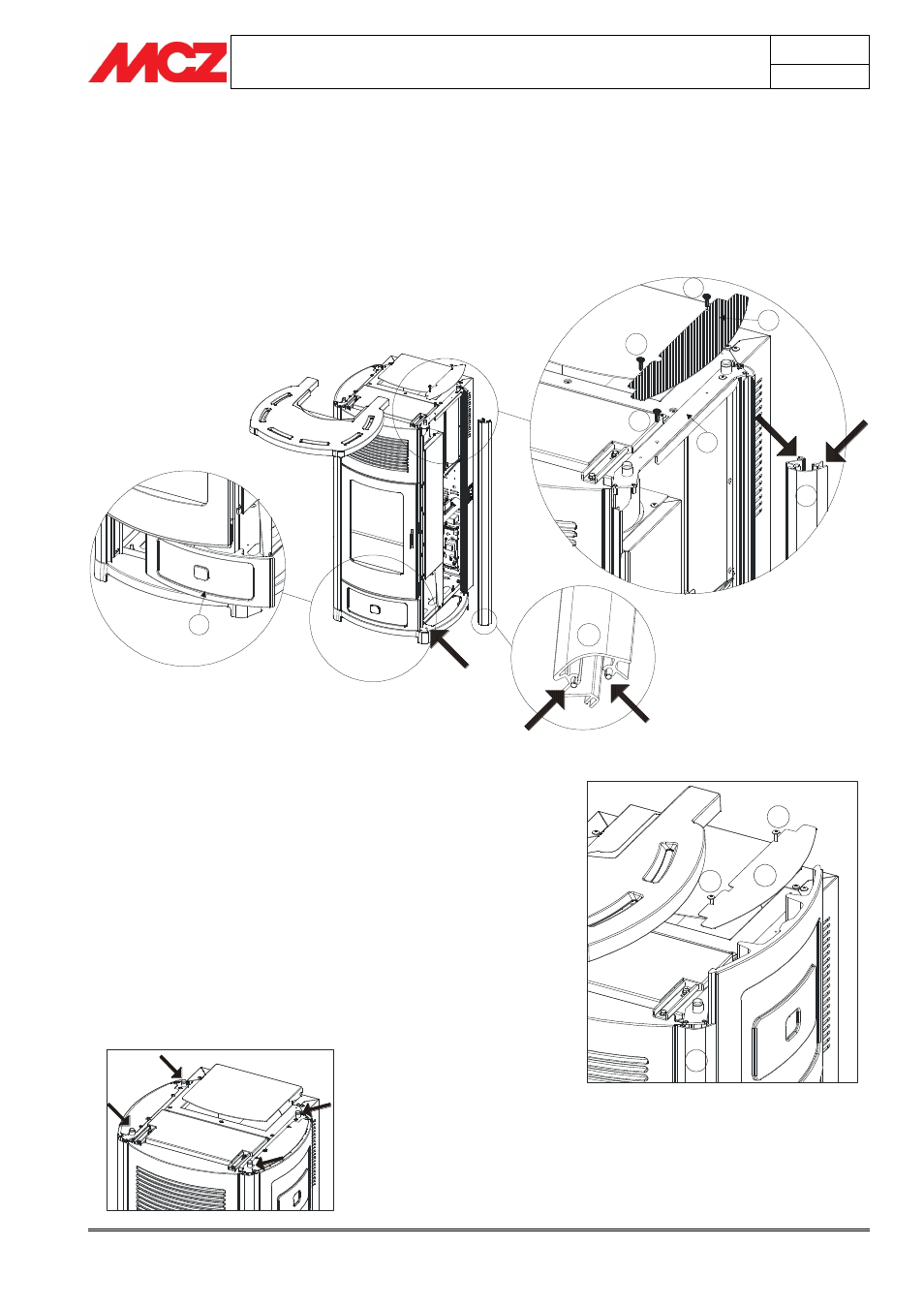

Figure 8 – Montage du panneau frontal inférieur
Figure 9 – Vue de côté du système de fixation
des carreaux en céramique latéraux
Figure 10 – Supports montage dessus en
céramique
