POÊLE À PELLETS Chapitre 3
MANUEL D'INSTALLATION ET MODE D'EMPLOI page 26
Installation et montage Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite
En cas de traversées de parois construites avec des matériaux
inflammables, l’INSTALLATEUR DOIT isoler de manière adéquate le
tuyau du poêle qui le traverse en utilisant des matériaux isolants
appropriés (ép. 1,3-5 avec conductibilité thermique min. de 0,07
W/m°K).
Le tuyau inséré dans la paroi doit toutefois être opportunément isolé
afin de ne pas de disperser la température et d'insonoriser l'air en
sortie.
Il est conseillé de réaliser des canalisations de
longueur semblable pour distribuer de manière
uniforme l'air, sinon cette dernière préfèrera la
canalisation la plus brève ou moins tortueuse
Dans l'exemple des figures 6 et 7 (vue devant et derrière), la
canalisation de l'air a la même longueur sur un total de 8 mètres, c'est-
à-dire que les tuyaux (B) auront une longueur d'environ 4 mètres
chacun. Dans le cas de canalisations de longueur différente, le total
devra toujours être au maximum de 8 mètres (exemple 3 + 5 mètres).
Dans ce cas, la chaleur se répandra dans les pièces de manière non
uniforme.
La circulation de l'air de l'espace ambiant s'effectue moyennant la tôle
perforée située à l'arrière du poêle C et les trous situés sur le fond en
tôle.
Il est possible de choisir le volume d'air que l'on souhaite faire sortir de
la partie frontale et de la partie arrière du poêle de manière
indépendante, en réglant la puissance de ventilation directement avec
la télécommande.
3.4. MONTAGE DE L'HABILLAGE EN CÉRAMIQUE
POUR SUITE ET CLUB.
Il est conseillé d'utiliser des petits feutres à appliquer
aux carreaux de céramique sur les points en contact
avec les parties métalliques de la structure du poêle
et là où il y contact entre les parties en céramique.
3.4.1. Montage du panneau inférieur – Poêles Suite et Club
Le poêle est donc livré avec tous les carreaux de céramique emballés.
Avant de monter les carreaux latéraux et le dessus, il faut insérer les
panneau inférieur.
Procéder de la manière suivante (fig.8) :
 Retirer sur le côté droit (côté poignée) de la partie supérieure
la grille en tôle microperforée B en enlevant les deux vis C.
 Retirer la vis D sur la tôle E de manière à ce que le profil A
ne soit plus bloqué.
 Soulever légèrement la tôle E et retirer le profil A.
 Pour retirer le profil A, le soulever (en l'extrayant de
l'embase) et l'incliner légèrement de manière à ce que les
chevilles insérées sur l'embase sortent.
 Prendre le panneau inférieur F et l'insérer de la droite (côté
poignée) vers la gauche de manière à ce qu'il entre
exactement dans le logement prévu à cet effet.

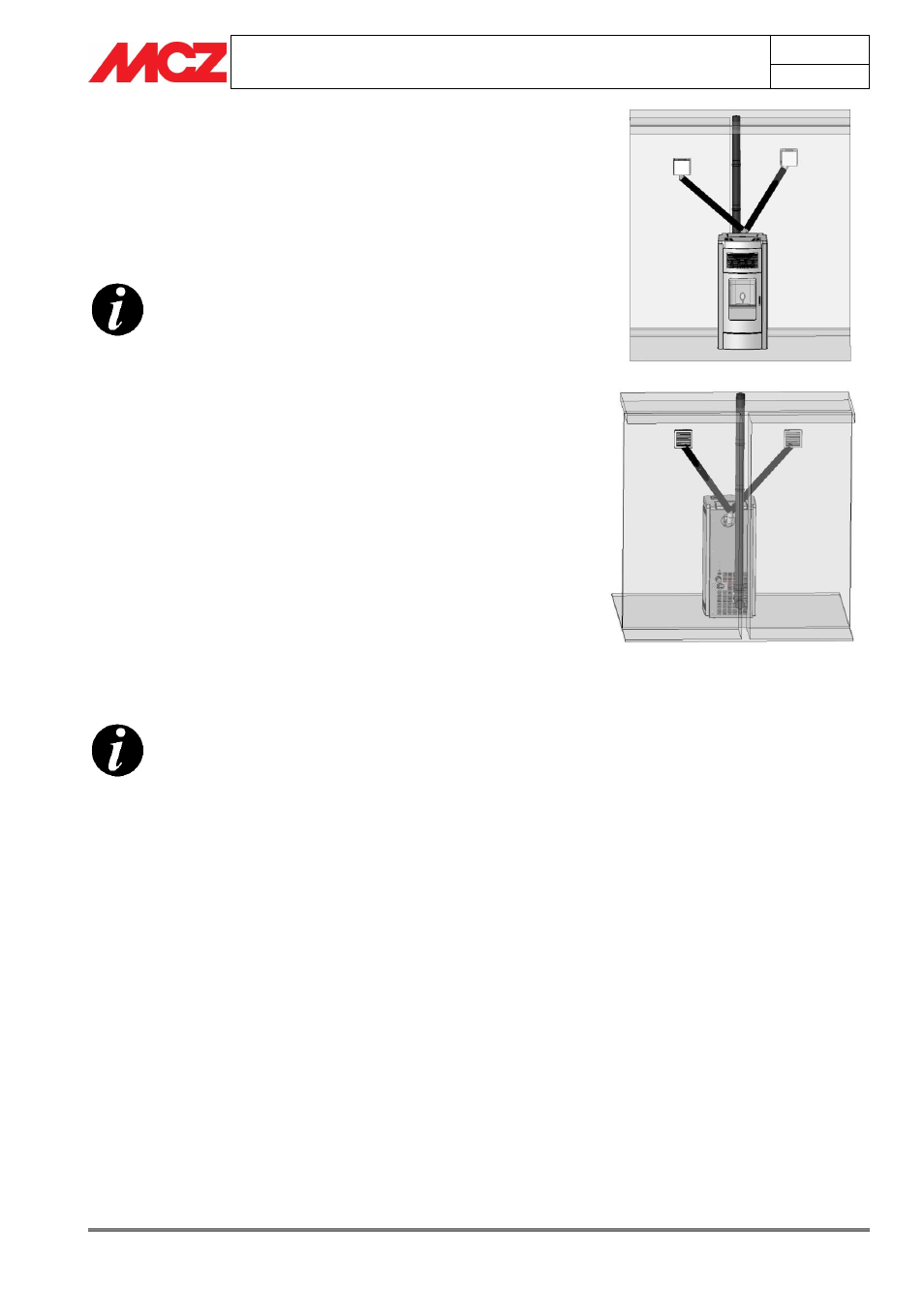

Figure 6 – Installation sortie air vue de face
Figura 7 – Impianto uscita aria vista posteriormente
B
A
B
B
A
B
