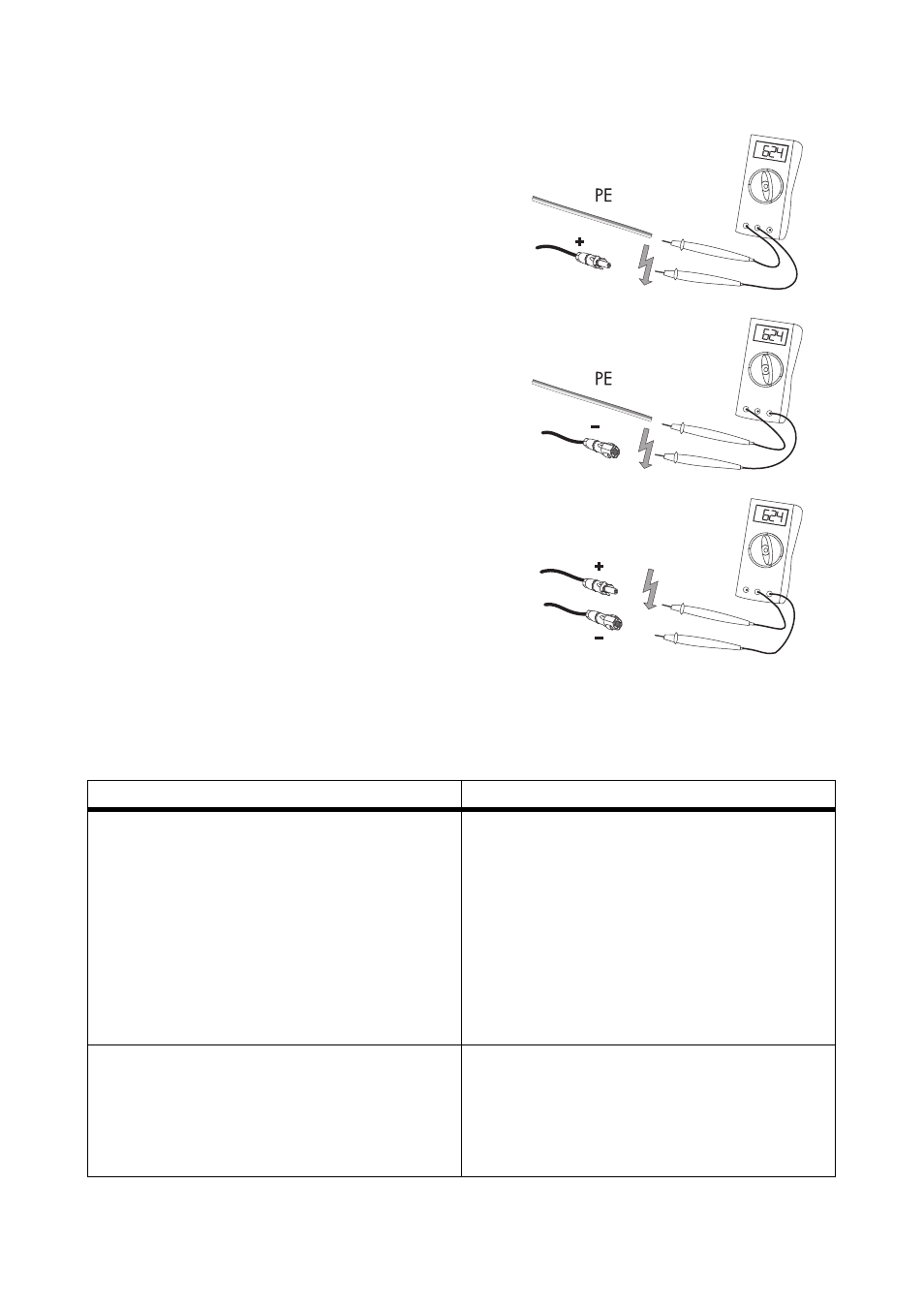

2. Mesurez les tensions entre le pôle positif de chaque
string et le potentiel du sol (PE).
3. Mesurez les tensions entre le pôle négatif de
chaque chaîne PV et le potentiel de terre (PE).
4. Mesurez les tensions entre les pôles positif et
négatif de chaque chaîne PV.
☑ Si les tensions mesurées sont stables et si la somme des tensions au pôle positif par rapport
au potentiel de terre et au pôle négatif par rapport au potentiel de terre d’un string
correspond approximativement à la tension entre les pôles positif et négatif, il existe alors
un défaut à la terre.
Résultat Mesure
☑ Vous avez constaté un défaut à la terre. • L’installateur du générateur photovoltaïque
doit éliminer le défaut à la terre dans le
string concerné. Vous pouvez déterminer la
position du défaut à la terre comme décrit
ci-dessous.
• Ne rebranchez pas le string défectueux.
• Fermez l’onduleur et mettez-le en service
comme décrit au chapitre 7.3 « Fermeture
de l’onduleur » (page 53).
☑ Vous n’avez constaté aucun défaut à la
terre.
Une des varistances à surveillance thermique est
probablement défectueuse.
• Contrôlez les varistances comme décrit au
chapitre 9.3.2 « Contrôle du fonctionnement
des varistances » (page 69).
