5.4.2 Assemblage des connecteurs DC
Pour le raccordement à l’onduleur, tous les câbles de raccordement des panneaux photovoltaïques
doivent être équipés des connecteurs DC fournis.
Assemblez les connecteurs DC comme décrit ci-dessous. Veillez à respecter la polarité exacte.
Les signes « + » et « − » sont apposés sur les connecteurs DC.
Exigences en matière de câbles :
• Utilisez un câble PV1-F.
Procédure

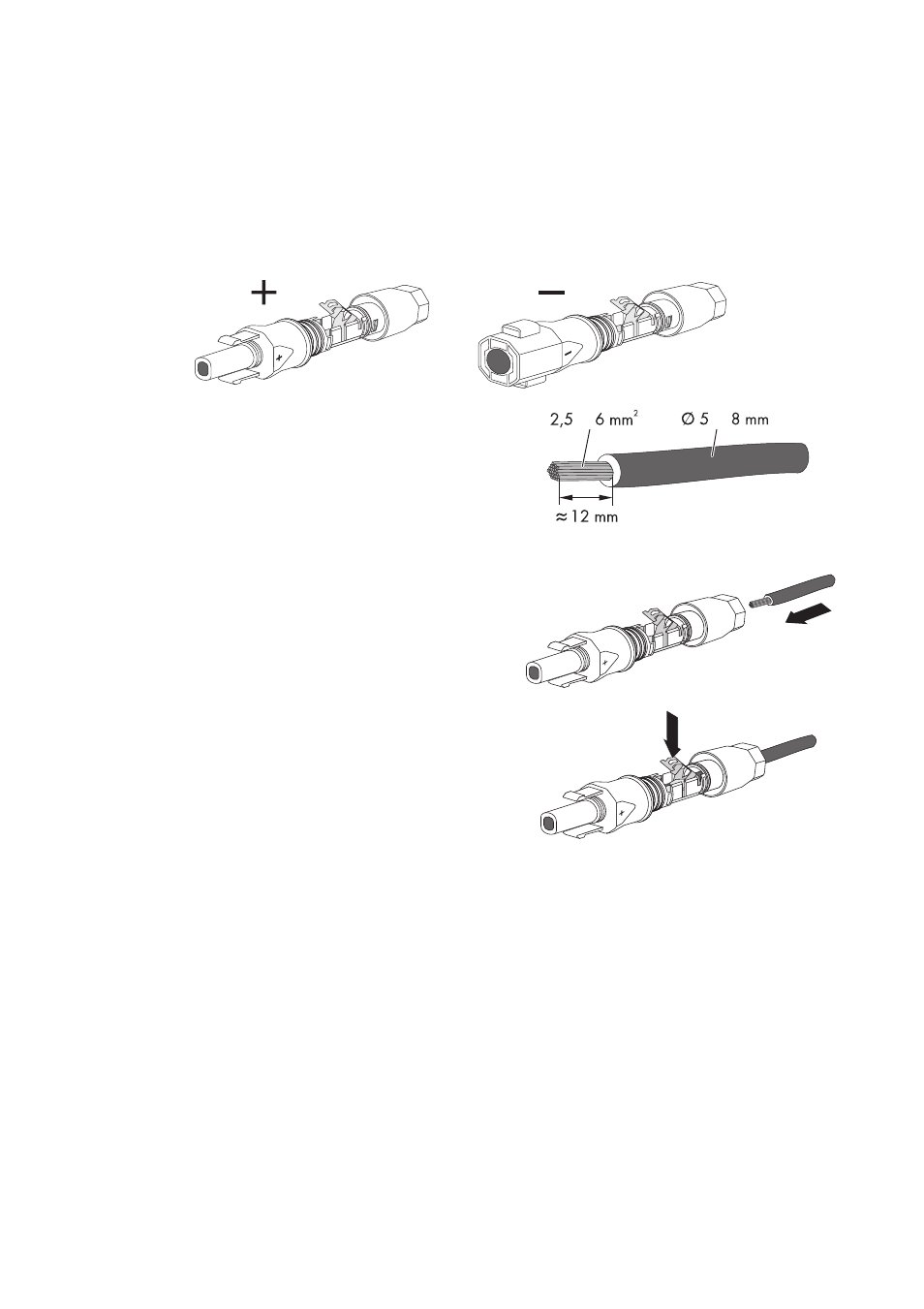

1. Insérez les câbles dénudés jusqu’à la butée dans la
fiche.
2. Appuyez sur le serre-câble vers le bas jusqu’à ce
que vous l’entendiez s’encliqueter.
... ...
