6 Mise en service
6.1 Mise en service de l’onduleur
1. Avant la mise en service, vérifiez les conditions préalables suivantes :
– Fixation correcte de l’onduleur
– Câbles AC raccordés correctement (réseau électrique public)
– Câbles DC entièrement raccordés (strings)
– Entrées DC non utilisées obturées par les connecteurs DC et les bouchons d’étanchéité
correspondants
– Couvercle du boîtier vissé fermement
– Electronic Solar Switch enfiché fermement
– Configuration correcte du disjoncteur miniature
2. Activez le disjoncteur miniature.
☑ Les trois DEL s’allument ou clignotent : la phase de démarrage commence.
☑ La DEL verte s’allume : la mise en service a réussi.
ou
☑ La DEL verte clignote en cas de rayonnement insuffisant : les conditions de connexion au
réseau ne sont pas encore satisfaites. Attendez que le rayonnement soit suffisant.
ou
☑ La DEL jaune ou rouge s’allume ou clignote : présence d’un dysfonctionnement. Poursuivez
à partir du point 3.
3. Lisez le chapitre 9 « Recherche d’erreur » (page 60) et supprimez l’erreur ou le
dysfonctionnement le cas échéant.

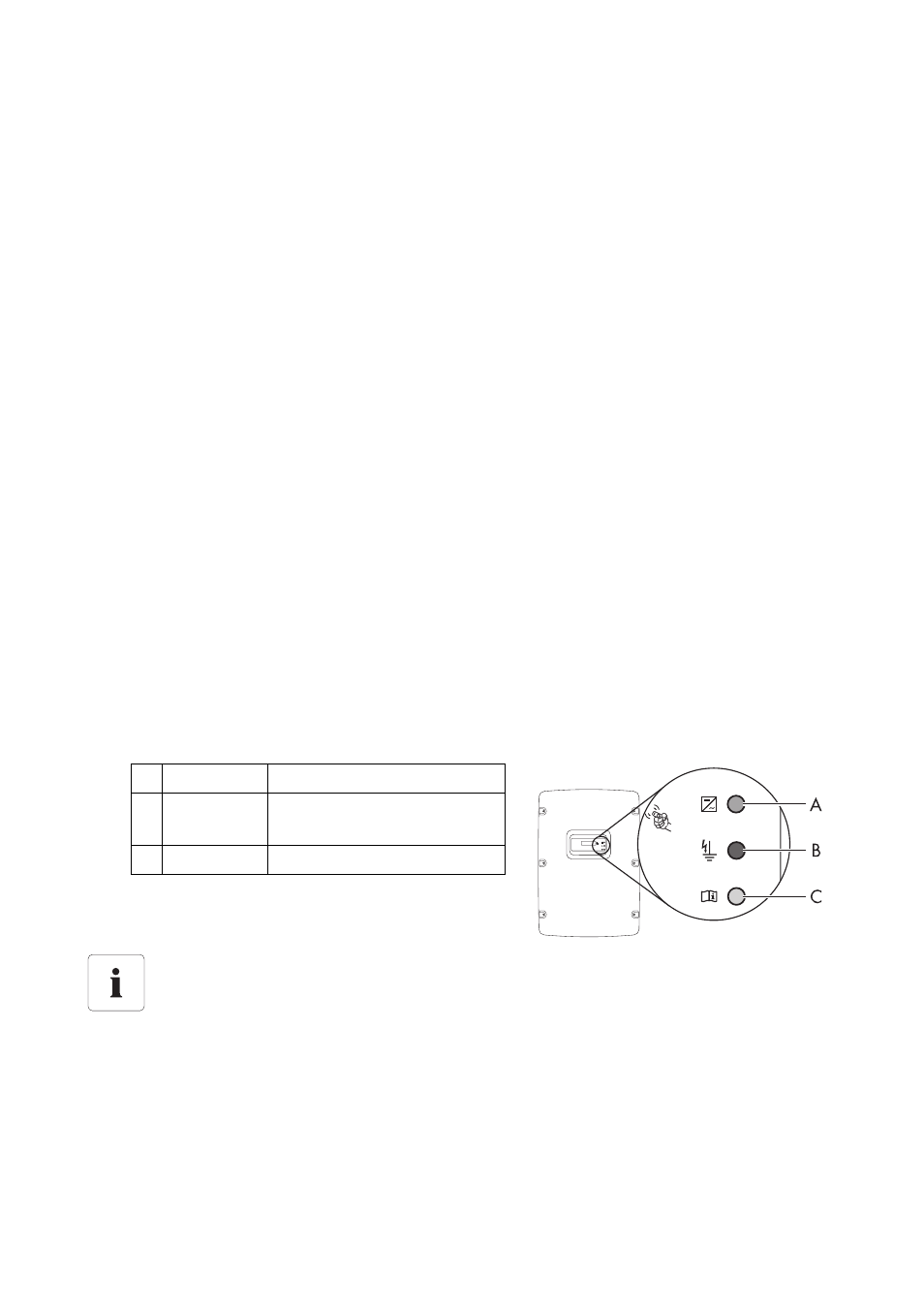

A DEL verte En service
B DEL rouge Défaut à la terre ou varistance
défectueuse
C DEL jaune Dysfonctionnement
Autotest selon CEI 0-21 lors de la première mise en service du SMC 6000A-11
(uniquement pour l’Italie)
La norme italienne CEI 0-21 exige qu’un onduleur ne soit raccordé au réseau électrique
public qu’après contrôle des temps de coupure pour la surtension, la sous-tension, la
fréquence minimale et la fréquence maximale.
Démarrez l’autotest comme décrit au chapitre 6.2 « Uniquement pour l’Italie : Autotest
selon la norme CEI 0-21 » (page 47). Le test dure environ 8 minutes.
