SMA Solar Technology AG Raccordement électrique
Instructions d’installation SMC46-60A11-IA-fr-81 41
Procédure
1. Ouvrez l’onduleur comme décrit au chapitre 7.2 « Ouverture de l’onduleur » (page 50).
2. Introduisez le câble dans chaque onduleur.
Ce faisant, utilisez une des deux ouvertures de droite (F).
3. Passez le câble le long du chemin de câbles (E) jusqu’au répartiteur (B).
4. Dans chaque onduleur, mettez le blindage de câble à la terre en le connectant au
raccordement PE (D).
5. Équipez d’embouts de câblage les conducteurs des lignes positive et négative de chaque
onduleur.
6. Raccordez les pôles positifs et négatifs aux bornes
à vis correspondantes.

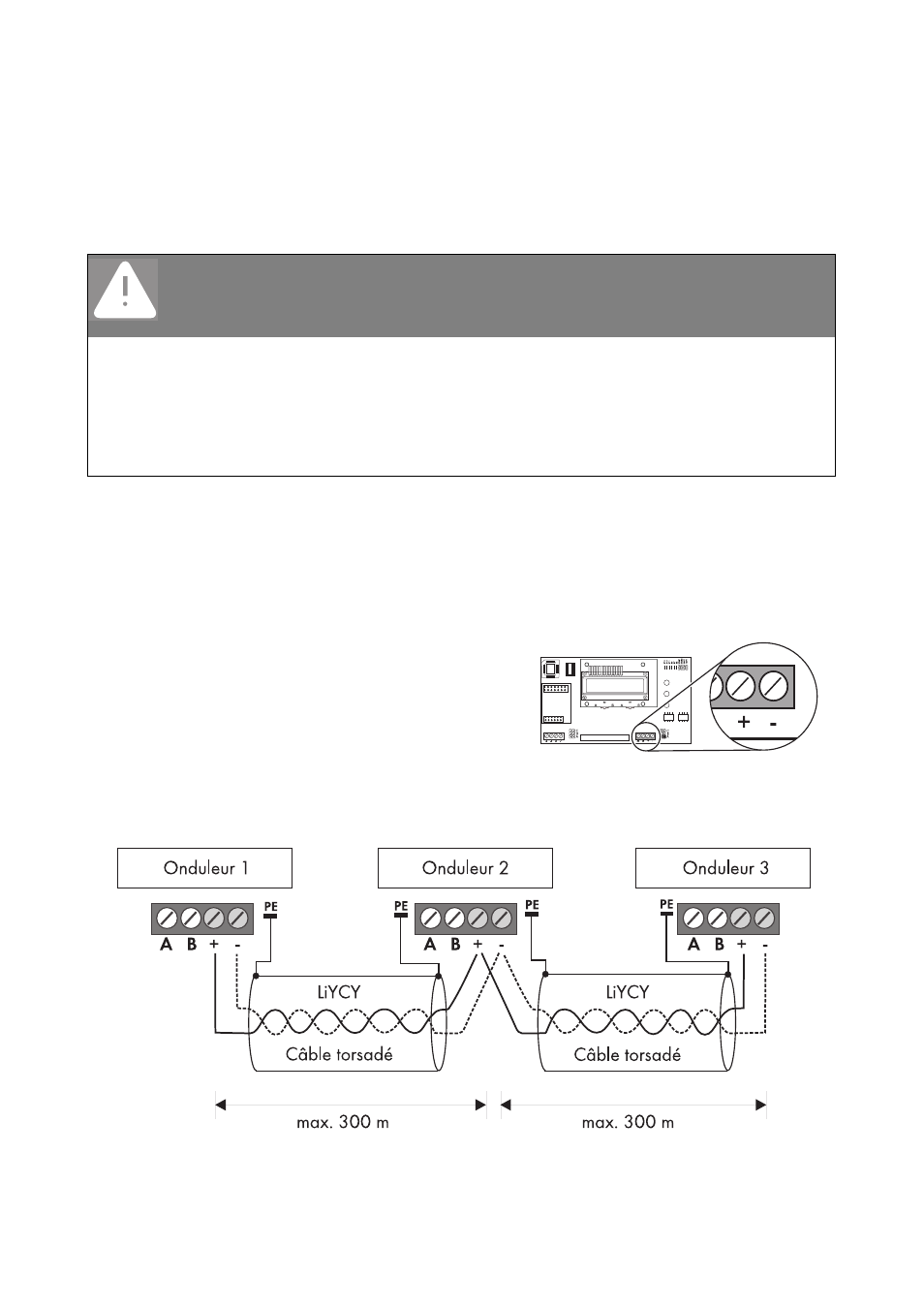

7. Pour connecter les trois onduleurs les uns aux autres, raccordez les lignes positive et négative
des deux onduleurs latéraux au répartiteur de l’onduleur du milieu.
La longueur du câble entre deux onduleurs ne doit pas dépasser 300 m.
DANGER
Haute tension sur le câble du SMA Power Balancer en cas de
dysfonctionnement : danger de mort
• Tirez la gaine en silicone fournie dans chaque onduleur sur les lignes positive et
négative du câble.
• Raccourcissez la gaine en silicone à la longueur requise.
• À l’intérieur du boîtier de l’onduleur, la gaine en silicone doit entièrement recouvrir le
câble.
