5 Raccordement électrique
5.1 Aperçu de la zone de raccordement
5.1.1 Vue extérieure

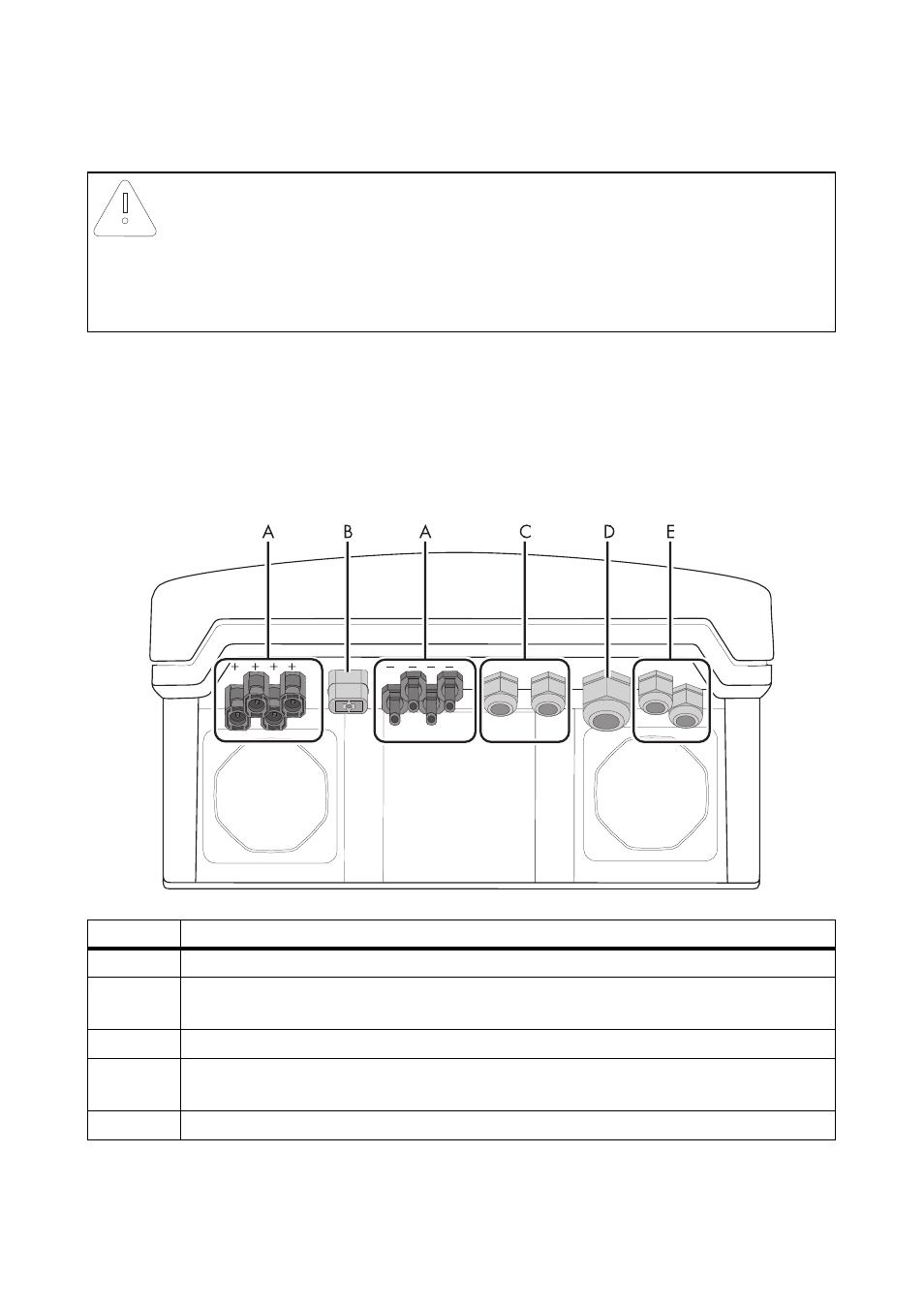

La figure suivante montre l’affectation de chaque zone de raccordement sur la partie inférieure de
l’onduleur.
PRUDENCE
Risque d’endommagement de l’onduleur par des décharges électrostatiques
Les composants à l’intérieur de l’onduleur peuvent être endommagés de manière
irréversible par des décharges électrostatiques.
• Reliez-vous à la terre avant de manipuler un composant.
Objet Description
A Connecteurs DC pour le raccordement des strings photovoltaïques
B Embase pour le raccordement du dispositif sectionneur DC Electronic Solar Switch
(ESS)
C Presse-étoupes pour la communication en option par RS 485 (PG16)
D Presse-étoupe pour le raccordement au réseau électrique public (AC)
(12 mm à 25 mm)
E Presse-étoupes pour le SMA Power Balancer
