3. Vérifiez que le câble est bien fixé :
4. Poussez le raccord à vis dans le filetage et serrez à un couple de 2 Nm.
☑ Les connecteurs DC sont assemblés et peuvent maintenant être raccordés à l’onduleur comme
décrit au chapitre 5.4.4 « Raccordement du générateur photovoltaïque (DC) » (page 31).

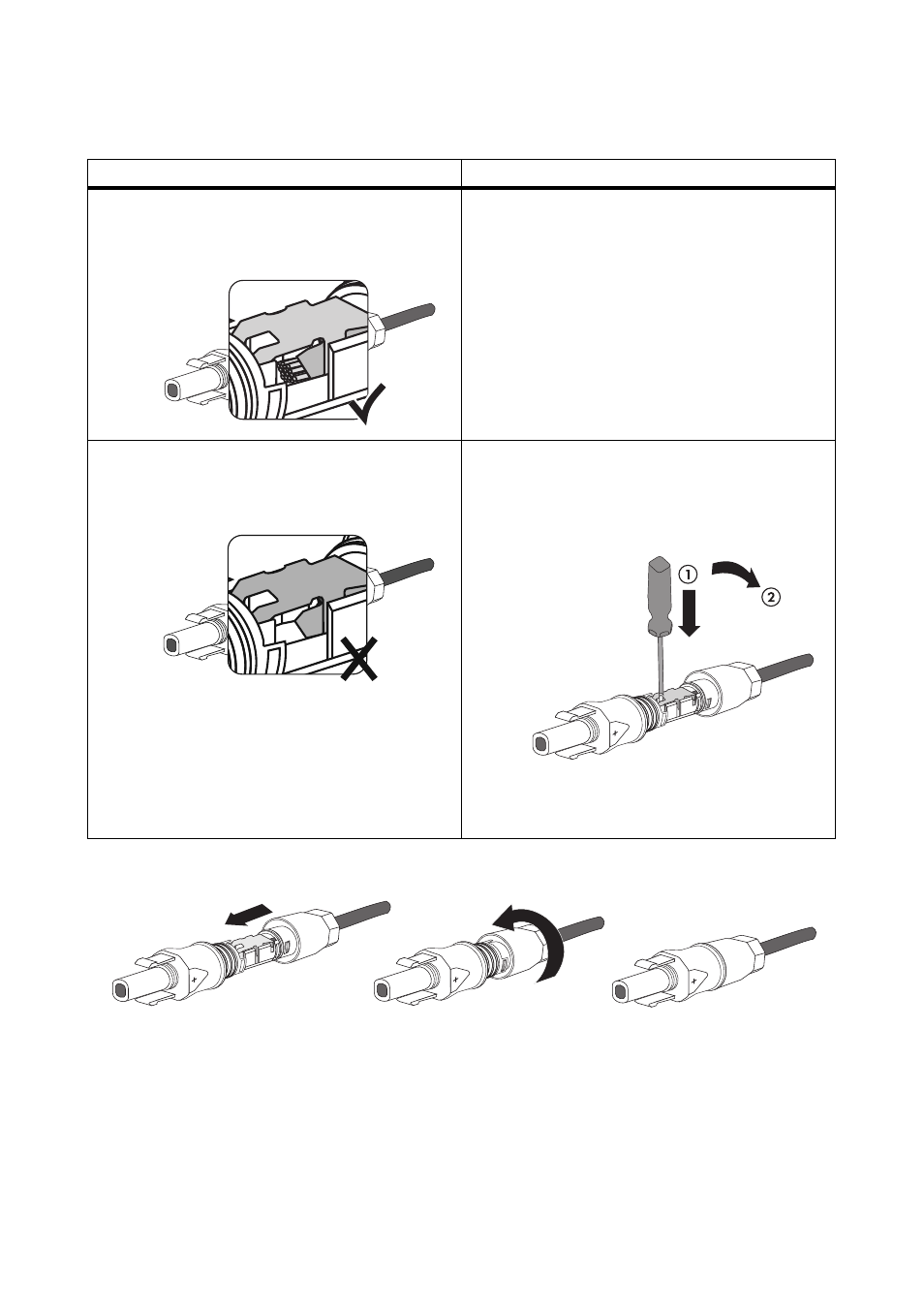

Résultat Mesure
☑ Quand la tresse est visible dans la chambre
du serre-câble, cela signifie que le câble est
bien placé.
• Continuez à partir du point 4.
☑ Si la tresse n’est pas visible dans la
chambre du serre-câble, cela signifie que le
câble n’est pas bien placé.
• Desserrez le serre-câble. Pour cela, insérez
un tournevis (largeur de lame : 3,5 mm)
dans le serre-câble et ouvrez-le en faisant
levier.
• Sortez le câble et recommencez à partir du
point 1.
