Raccordement électrique SMA Solar Technology AG
32 SMC46-60A11-IA-fr-81 Instructions d’installation
4. Vérifiez si les strings présentent des défauts à la terre comme décrit au chapitre 9.3.1 « Contrôle
de la présence d’un défaut à la terre au niveau du générateur photovoltaïque » (page 66).
5. Raccordez les connecteurs DC assemblés à l’onduleur.
☑ Les connecteurs DC s’encliquettent de manière audible.

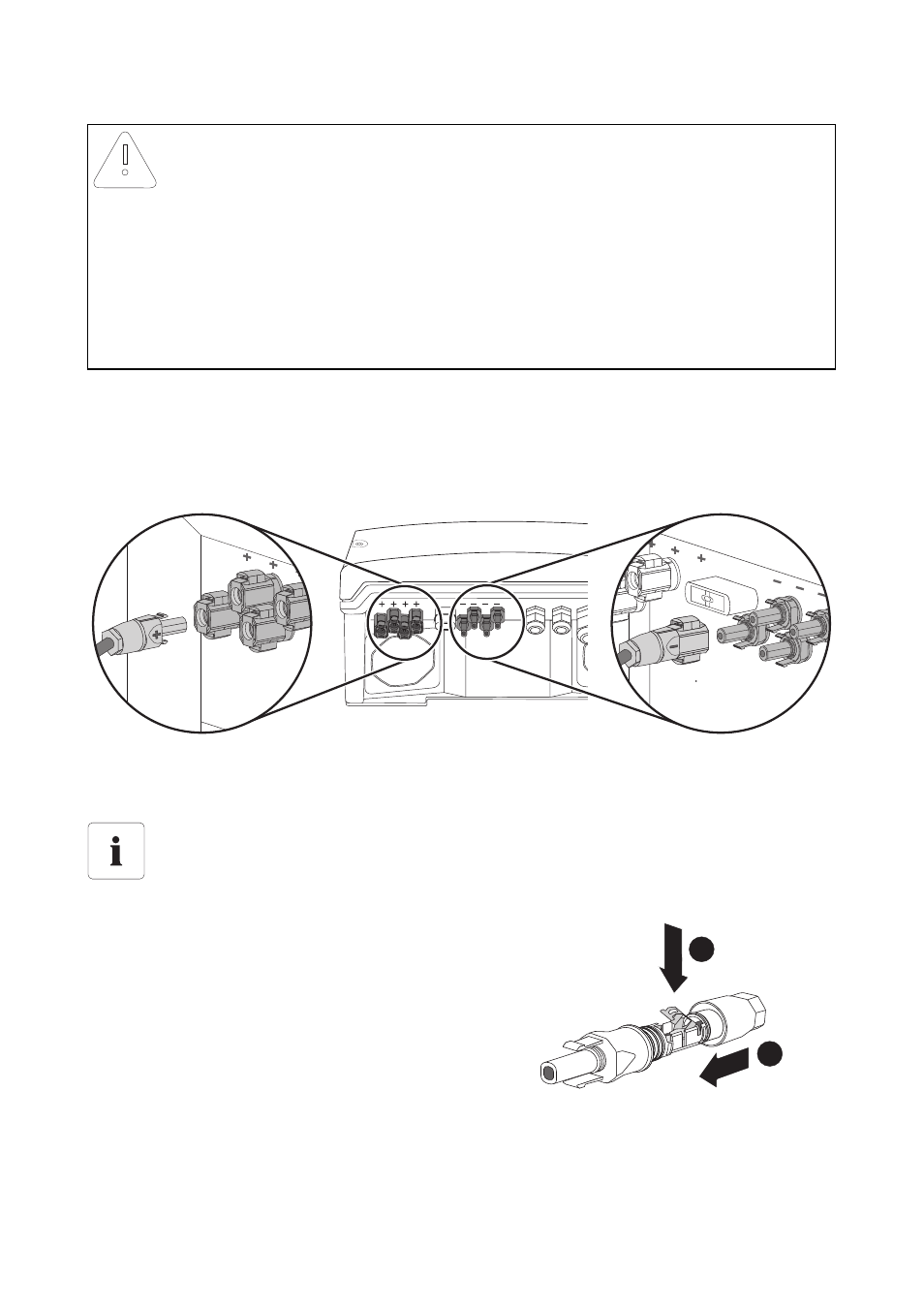

6. Pour assurer l’étanchéité de l’onduleur, toutes les entrées DC non utilisées doivent être obturées
comme suit avec des connecteurs DC et des bouchons d’étanchéité :
– Appuyez sur le serre-câble vers le bas si les
connecteurs DC ne sont pas utilisés et poussez
le raccord à vis dans le filetage.
PRUDENCE
Risque de destruction de l’onduleur par surtension
Si la tension des panneaux photovoltaïques excède la tension maximale d’entrée de
l’onduleur, ce dernier risque d’être détruit par la surtension.
Tous les droits de garantie expirent.
• Ne raccordez pas à l’onduleur de strings ayant une tension à vide supérieure à la
tension d’entrée maximale de l’onduleur.
• Vérifiez le dimensionnement de l’installation.
Bouchons d’étanchéité
• N’insérez PAS les bouchons d’étanchéité DIRECTEMENT dans les entrées DC de
l’onduleur.
+
1
2
