9. Vissez l’écrou-raccord fermement sur le presse-étoupe.

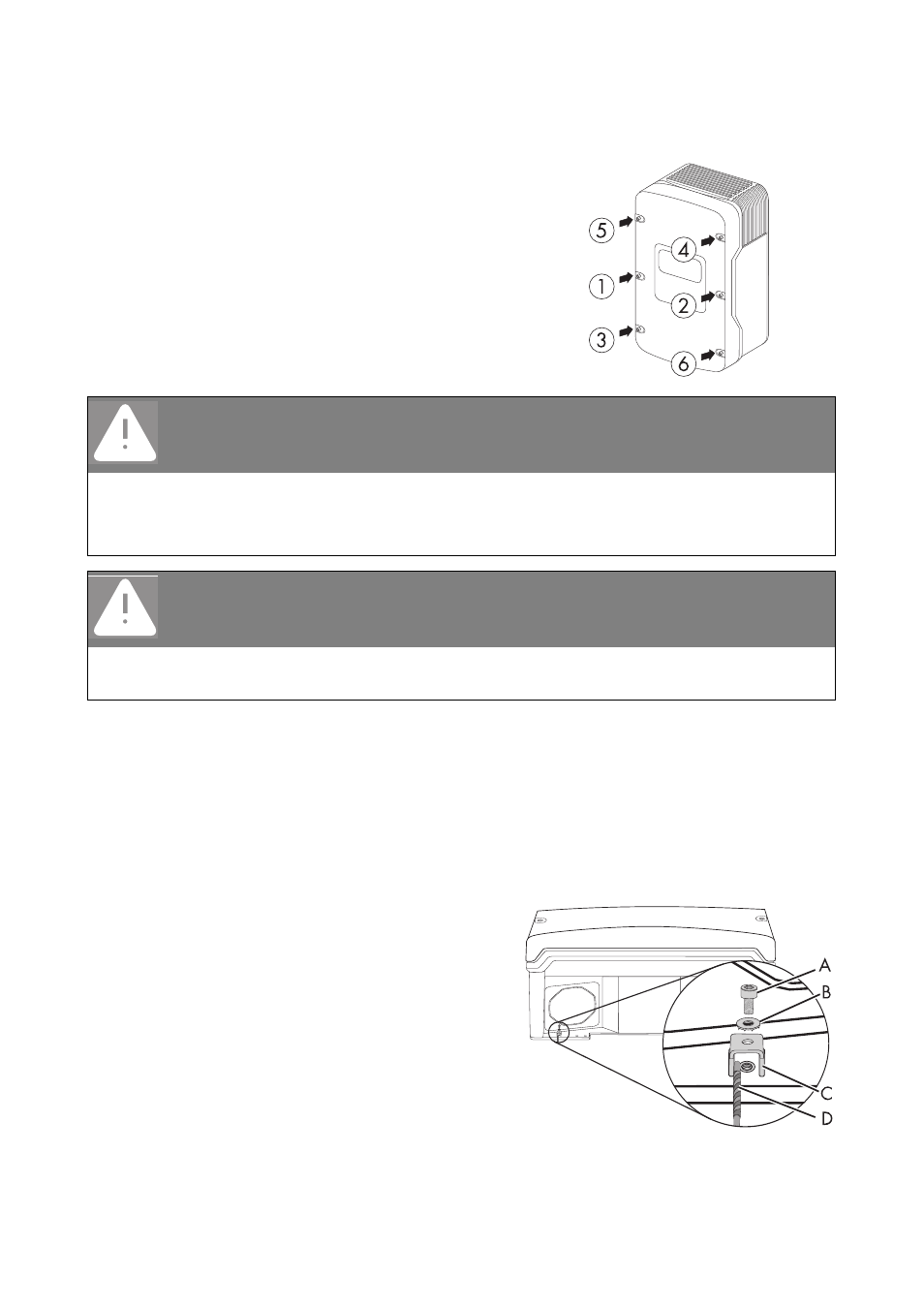

10. Vissez le couvercle du boîtier avec toutes les vis et
les rondelles autobloquantes.
Serrez les vis selon l’ordre représenté à droite avec
un couple de 6 Nm. Les dents de la rondelle
autobloquante doivent pointer en direction du
couvercle du boîtier.
Une vis et une rondelle autobloquante de rechange
supplémentaires sont contenues dans la livraison
de l’onduleur.
☑ L’onduleur est raccordé au réseau électrique public (AC).
5.2.3 Mise à la terre supplémentaire du boîtier
Si l’installation l’exige, vous pouvez utiliser la borne de terre pour le raccordement d’un deuxième
conducteur de protection ou comme liaison équipotentielle.
Procédure
1. Insérez le câble de mise à la terre dénudé (D) sous
le serre-câble (C) (section max. 16 mm² ou avec
embout de câblage max. 10 mm²).
2. Vissez le serre-câble avec une vis (A) et une
rondelle autobloquante (B).
Les dents de la rondelle autobloquante doivent
pointer en direction du serre-câble.
☑ Le boîtier de l’onduleur est mis à la terre.
DANGER
Danger de mort : couvercle du boîtier sous tension
La mise à la terre du couvercle du boîtier est assurée via les rondelles autobloquantes.
• Placez les rondelles autobloquantes de chacune des six vis avec les dents orientées
côté couvercle.
DANGER
Haute tension dans l’onduleur : danger de mort
• N’activez le disjoncteur miniature qu’une fois l’onduleur dûment fermé et le
générateur photovoltaïque raccordé.
