SMA Technologie AG Configuration d'un disjoncteur automatique de ligne
Instructions de montage SMC50_60-11:SF2006 Page 43
9 Configuration d'un disjoncteur automatique
de ligne
Installation PV avec 9 onduleurs Sunny Mini Central 5000/6000, trois onduleurs par
phase.
Données techniques nécessaires des onduleurs utilisés :
• Courant de sortie maximal = 26 A
• Ampérage maximal autorisé du fusible de l'onduleur = 40 A
Le choix de la ligne ainsi que le type de pose et les températures ambiantes et
d'autres conditions limitent l'ampérage maximal du fusible de la ligne.
• Dans notre exemple, nous supposons que la ligne choisie (6 mm²) peut pour ce
type de pose supporter un courant nomimal de 32,2 A.
Sélection des disjoncteurs automatiques de ligne :
• Le courant nominal maximal possible de la ligne utilisée ainsi que l'ampérage
maximal possible du fusible de l'onduleur limitent le courant nominal maximal
possible des disjoncteurs automatiques de ligne.
• Dans notre exemple, 32 A sont possibles.
Néanmoins, les disjoncteurs automatiques de ligne doivent en outre être contrôlés
quant à l'aspect thermique.

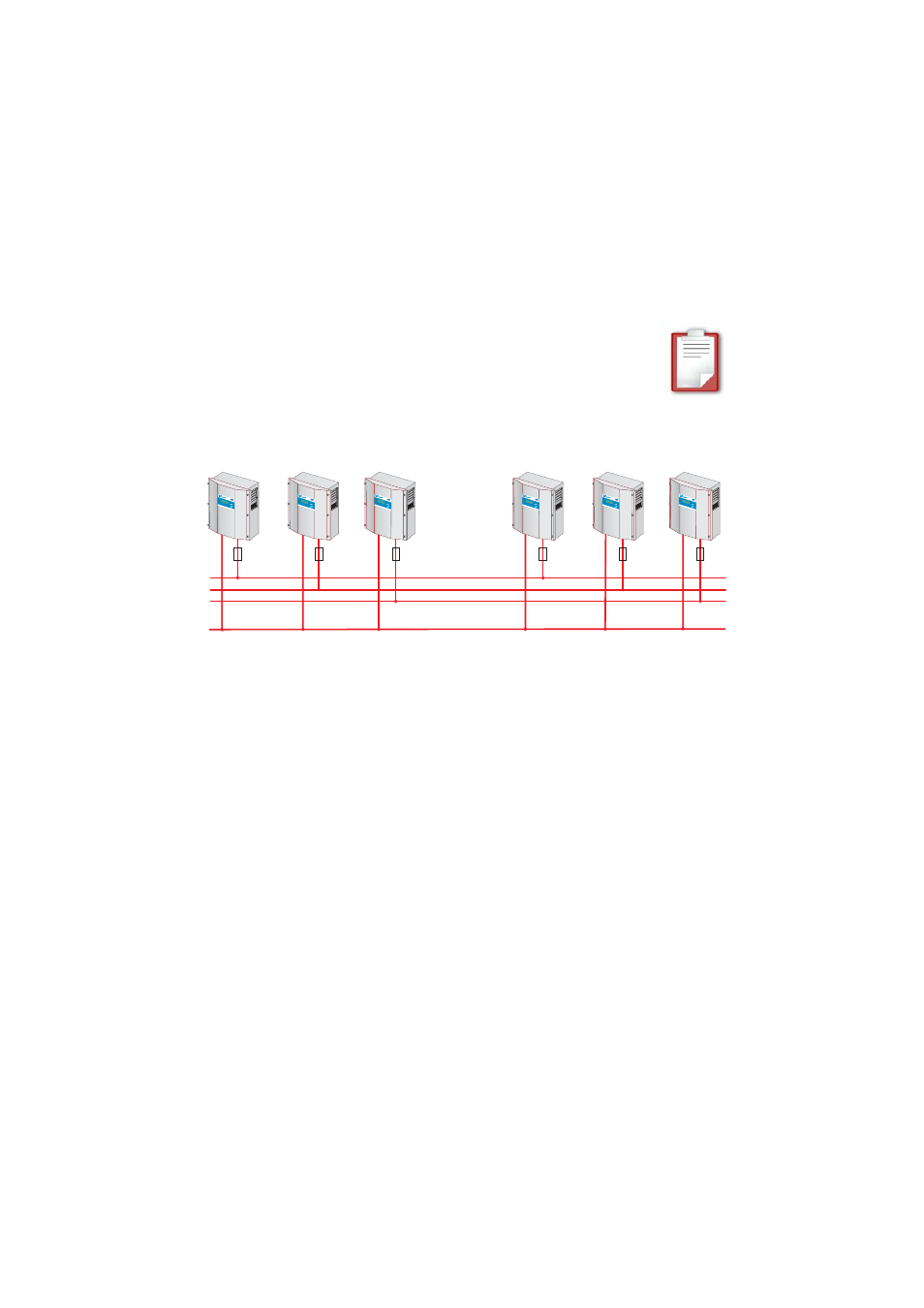

Exemple de configuration thermique d'un disjoncteur automatique de ligne
sur une installation photovoltaïque autonome génératrice de courant pour
l'exploitation réseau en parallèle.
L1
L2
L3
N
...
Betrieb Operatio n Erdschlu ss Earth Fa ult Photovo ltaik-W echselric hter Photovo ltaic inv erter Störung Failure
Betrieb Operatio n Erdschlu ss Earth Fa ult Photovo ltaik-W echselric hter Photovo ltaic inv erter Störung Failure
Betrieb Operatio n Erdschlu ss Earth Fa ult Photovo ltaik-W echselric hter Photovo ltaic inv erter Störung Failure
Betrieb Operatio n Erdschlu ss Earth Fa ult Photovo ltaik-W echselric hter Photovo ltaic inv erter Störung Failure
Betrieb Operatio n Erdschlu ss Earth Fa ult Photovo ltaik-W echselric hter Photovo ltaic inv erter Störung Failure
Betrieb Operatio n Erdschlu ss Earth Fa ult Photovo ltaik-W echselric hter Photovo ltaic inv erter Störung Failure
