SMA Technologie AG Installation
Instructions de montage SMC50_60-11:SF2006 Page 19
5 Installation
5.1 Montage
Pour pouvoir monter sans problèmes le Sunny Mini
Central 5000/6000, il convient d'utiliser le support
pour montage mural fourni avec l'appareil. Vous
pouvez apposer ce support à la verticale sur des murs
solides en béton ou en pierre, en utilisant par ex. des
vis hexagonales de 8 mm x 100 mm conformes à la
norme DIN 571 en acier inoxydable, des rondelles
appropriées et des chevilles de 10 mm.
Lors de la configuration du dispositif de suspension,
tenez dans tous les cas compte du poids du Sunny Mini
Central 5000/6000 (63 kg).
Grâce aux trous placés à la verticale au centre du rail
de fixation, vous avez la possibilité de monter le Sunny
Mini Central par ex. également sur des cloisons en
bois. Veillez à choisir uniquement des lattes solides qui
soient en mesure de supporter le poids du Sunny Mini
Central (63 kg).

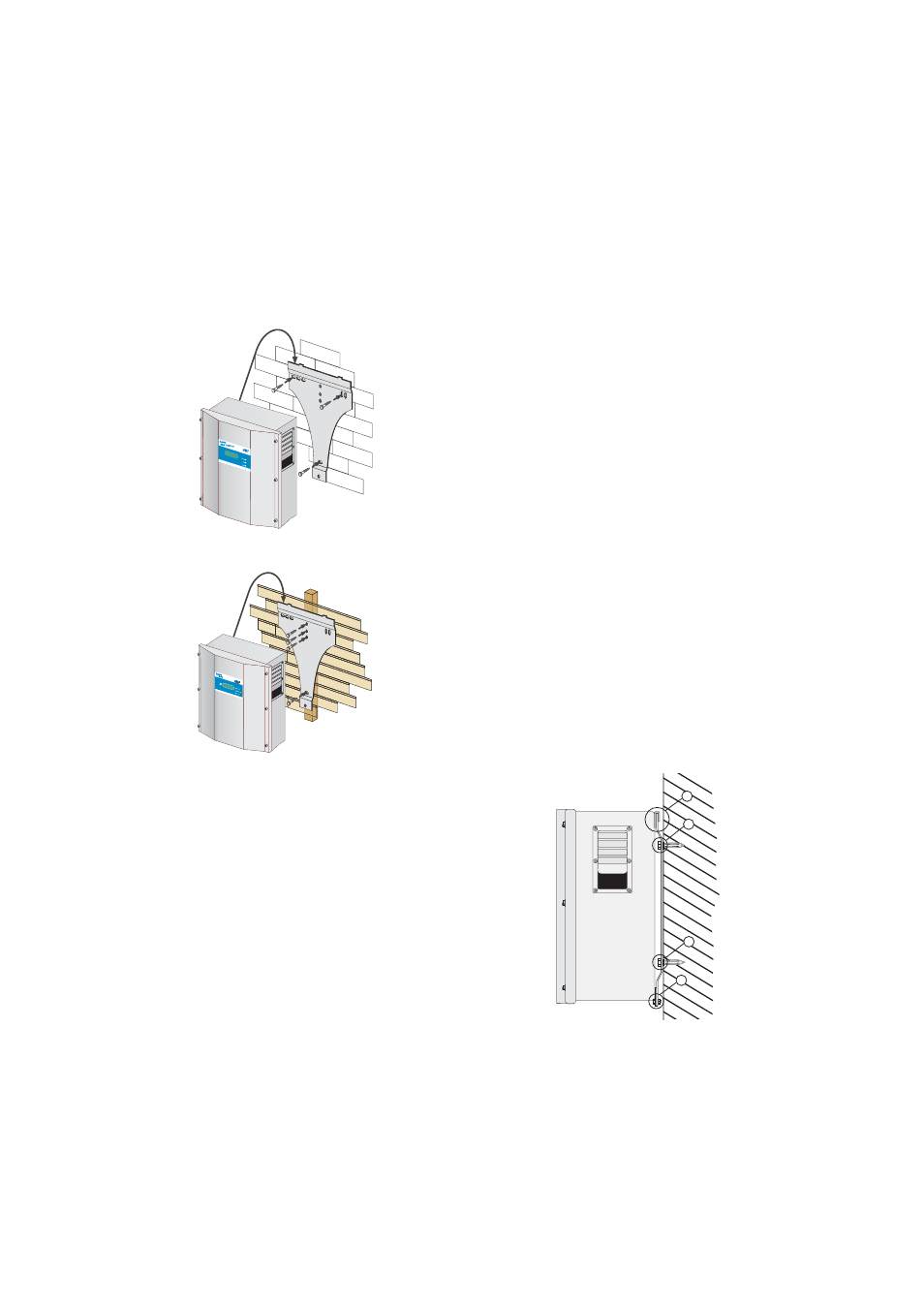

1. Montez le support pour montage mural (1). Vous
pouvez utiliser le support comme gabarit de
perçage pour repérer la position des trous.
2. Maintenant, suspendez le Sunny Mini Central
5000/6000 au support pour montage mural (2)
par ses languettes de fixation supérieures de
manière à ce qu'on ne puisse plus le déplacer
latéralement.
3. Protégez le Sunny Mini Central 5000/6000
contre tout décrochement en le vissant dans le trou
inférieur du milieu (3) à l'aide de la vis M6x10
fournie avec l'appareil.
4. Vérifiez que le Sunny Mini Central 5000/6000
est bien fixé.
Betrie b Operati on Erdsc hluss Earth Faul t
Photovo ltaik-W echselri chter Photov oltaic in verter Störu ng Failu re
Utility In teractive Inverter
2
3
1
1
