8. Remplacez le varistor concerné par un nouveau
de la manière décrite dans le schéma ci-contre.
Veillez à la bonne orientation du varistor !
Contactez SMA si vous n'avez pas reçu d'outils
spéciaux pour le maniement des bornes (ces
outils sont normalement fournis avec les
varistors de remplacement). Toutefois, les
contacts des bornes peuvent également être
retirés provisoirement un par un au moyen d'un
tournevis approprié. Etant donné que la
défaillance d'un varistor est normalement due à
des circonstances qui touchent tous les varistors
d'une manière semblable (température,
vieillissement, surtensions induites), il est
vivement recommandé de ne pas remplacer
uniquement le varistor défectueux, mais les
deux. Les varistors sont conçus spécialement
pour être utilisés dans le Sunny Mini Central
5000/6000 et ne sont pas disponibles dans le
commerce. Ils doivent être commandés
directement auprès de SMA Technologie AG
(référence SMA : « SB-TV4 »).
9. Si aucun varistor de remplacement n'est
disponible sur place, le Sunny Mini Central
5000/6000 peut aussi fonctionner
temporairement sans varistors. Pour ce faire,
retirez les varistors défectueux et à la place
équipez les bornes d'un cavalier entre les
bornes 2 et 3.
Un varistor défectueux peut
temporairement être remplacé par un
cavalier.
L'entrée ainsi modifiée n'est plus protégée contre les
surtensions ! Veiller à l'équiper le plus vite possible avec des
varistors. Le Sunny Mini Central 5000/6000 ne devrait pas
fonctionner sans varistors sur des installations présentant un
risque élevé de surtensions !

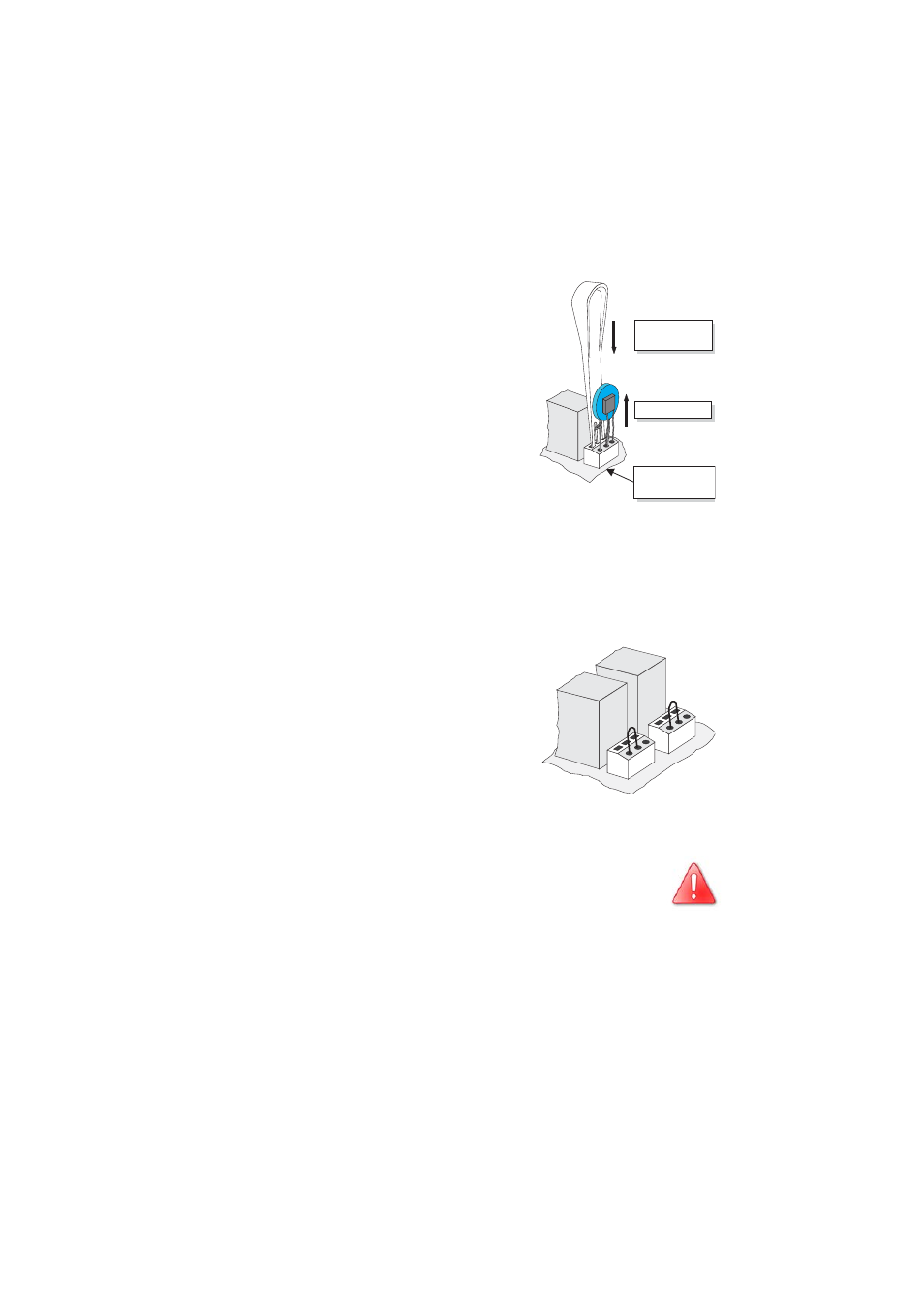

1 2
3
Introduire l’outil de
manipulation pour desserrer
la borne.
Pour le remontage, le pôle
présentant la petite boucle
(renfoncement) doit être monté
sur la borne 1.
Retirer le varistor.
3 2 1
3 2 1
