SMA Technologie AG Installation
Instructions de montage SMC50_60-11:SF2006 Page 21

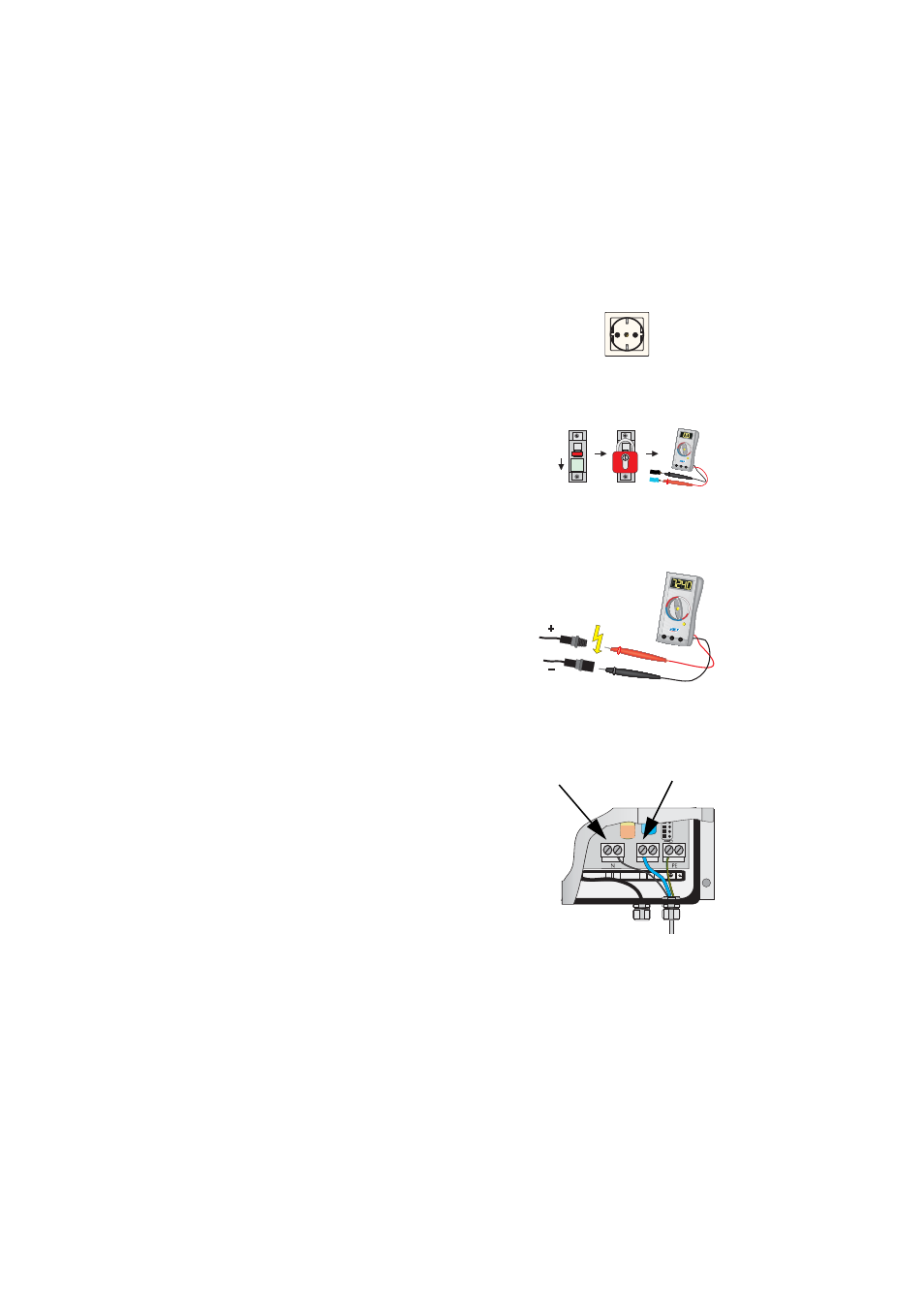

Raccordement de la sortie AC
Procédez au raccordement de la sortie AC de la manière suivante :
1. Vérifier la tension du réseau. Si cette tension est
supérieure à 260 V, le Sunny Mini Central
5000/6000 ne peut fonctionner que de
manière restreinte. Dans ce cas, l'exploitant du
réseau local doit résoudre le problème.
260 V max. !
La tension de réseau maximale pour le
mode de service d'alimentation s'élève à
260 V !
2. Débranchez le raccordement au réseau (couper
le disjoncteur automatique de ligne),
verrouillez-le contre tout rebranchement et
constatez l'absence de tension.
Avant d'ouvrir le Sunny Mini Central,
s'assurer de l'absence de tension sur la
sortie AC !
3. Desserrez les vis du couvercle du boîtier du
Sunny Mini Central 5000/6000 et retirez le
couvercle.
Lors de la dépose du couvercle, le
conducteur de mise à la terre vert-jaune
doit être retiré du couvercle !
4. Procédez au raccordement du câble de réseau
comme le montre la figure. Pour ce faire, utilisez
le passe-câble fourni avec l'appareil. Ne pas
intervertir « L » et « N ».
Raccordement de « L » et « N »
1. 2. 3.
Arrêt!
N L1 230 Vac:
L N
