Raccordement du string PV (DC)
Procédez au raccordement de l'entrée de la manière suivante :
1. Vérifiez la polarité des bornes du générateur PV
et le respect de la tension de string maximale de
600 V (DC), voir également le chapitre 4.2 «
Conditions préalables relatives au générateur
PV » (Page 13).
Attention ! Présence éventuelle de tensions dangereuses !

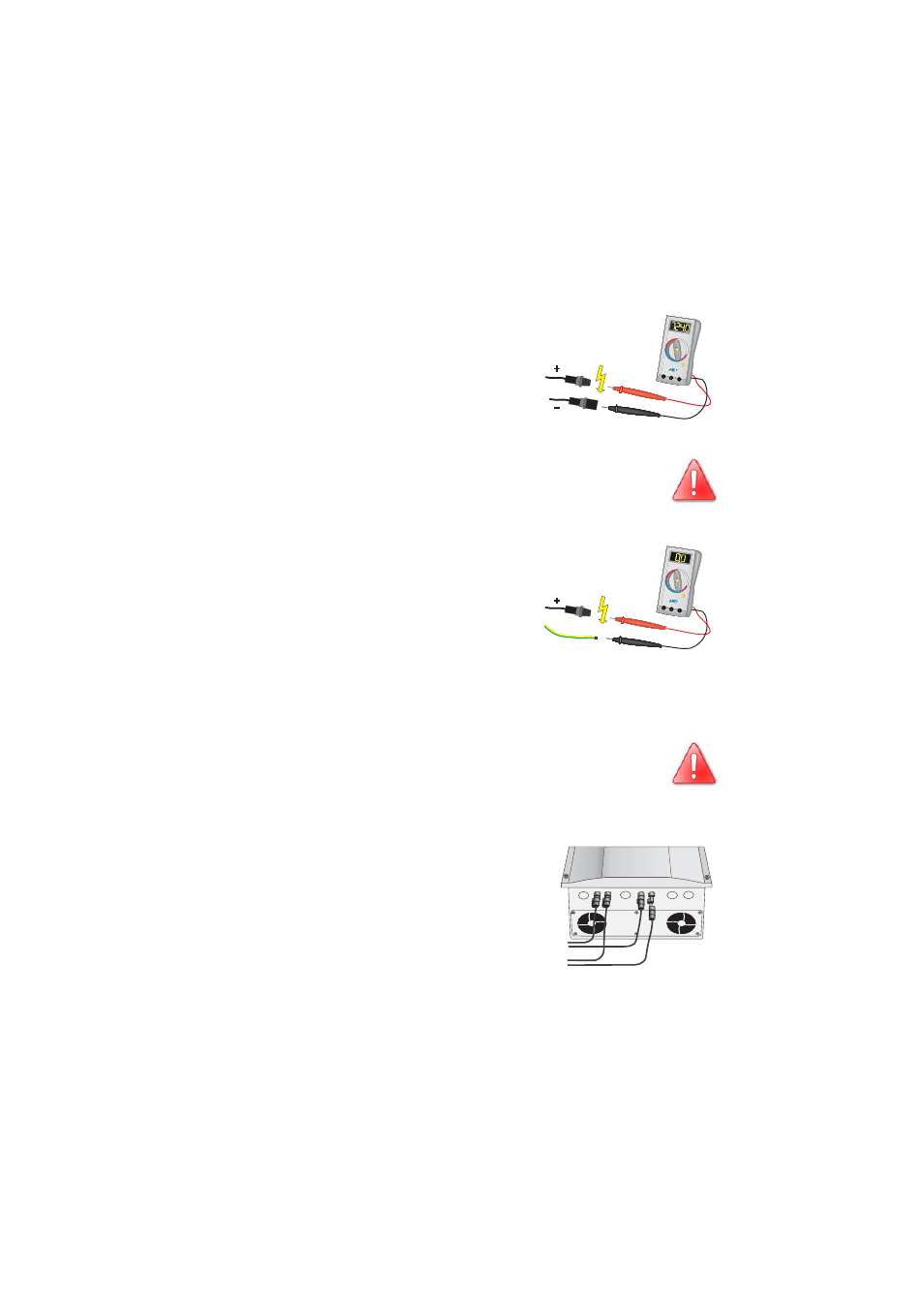

2. Mesurez les tensions continues entre
respectivement un connecteur à fiche DC d'un
string et le potentiel de la terre.
3. Si les tensions mesurées sont constantes et que
leur somme correspond approximativement à la
tension de marche à vide du string, cela signifie
qu'il existe un défaut à la terre dans ce string,
dont la position approximative peut être
déterminée par les rapports des tensions entre
elles.
Raccordez les strings dans lesquels vous avez constaté un
défaut à la terre au Sunny Mini Central 5000/6000 seulement
après avoir éliminé le défaut à la terre dans le générateur PV.
4. Répétez les points 2 et 3 pour chaque string.
5. Raccordez les strings en parfait état du
générateur PV.
PE
String A
String B
+ + - -
