Conditions préalables à l'installation SMA Technologie AG
Page 18 SMC50_60-11:SF2006 Instructions de montage

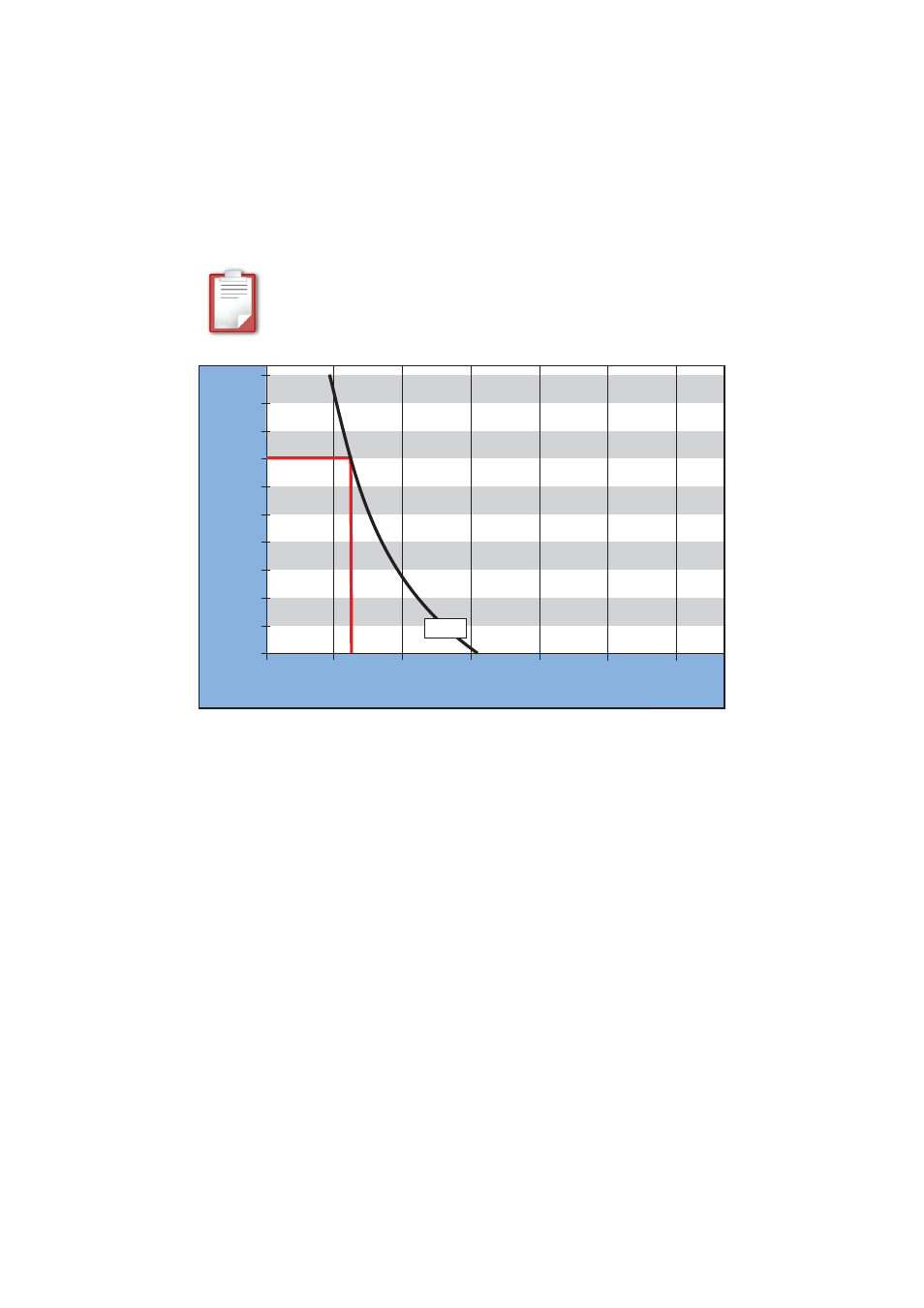

La puissance relevée sur l'axe des abscisses correspond à 6,2 kW par phase.
Par conséquent, dans cet exemple, il faudrait installer un Sunny Mini Central 5000/
6000 maximum par phase. Pour obtenir une puissance plus élevée par phase, sans
que cela n'engendre des déconnexions dues à une surtension AC, il faudra améliorer
les conditions de raccordement du Sunny Mini Central 5000/6000 (par ex. au
moyen d'un câble de diamètre plus élevé).
• La tension de réseau sans injection s'élève à 230 V.
• L'impédance du réseau sur le point de raccordement s'élève à 1,2
ohm.
0 5 10 15 20 25 30
0,5
0,6
0,7
0,8
0,9
1,0
1,1
1,2
1,3
1,4
1,5
230 V
Puissance [kW] par phase
Impédance du réseau [Ohm]
