SMA Technologie AG Conditions préalables à l'installation
Instructions de montage SMC50_60-11:SF2006 Page 17
Impédance du réseau
Une impédance élevée du réseau peut entraîner une tension AC élevée au niveau du
point de raccordement du Sunny Mini Central 5000/6000. La tension de sortie (Uac)
du Sunny Mini Central 5000/6000 est limitée à 260 V conformément à la norme E
DIN VDE 0216 4/99. Si le Sunny Mini Central 5000/6000 enregistre un
dépassement de cette limite de tension, alors il se déconnecte automatiquement et
indique un message d'erreur réseau.

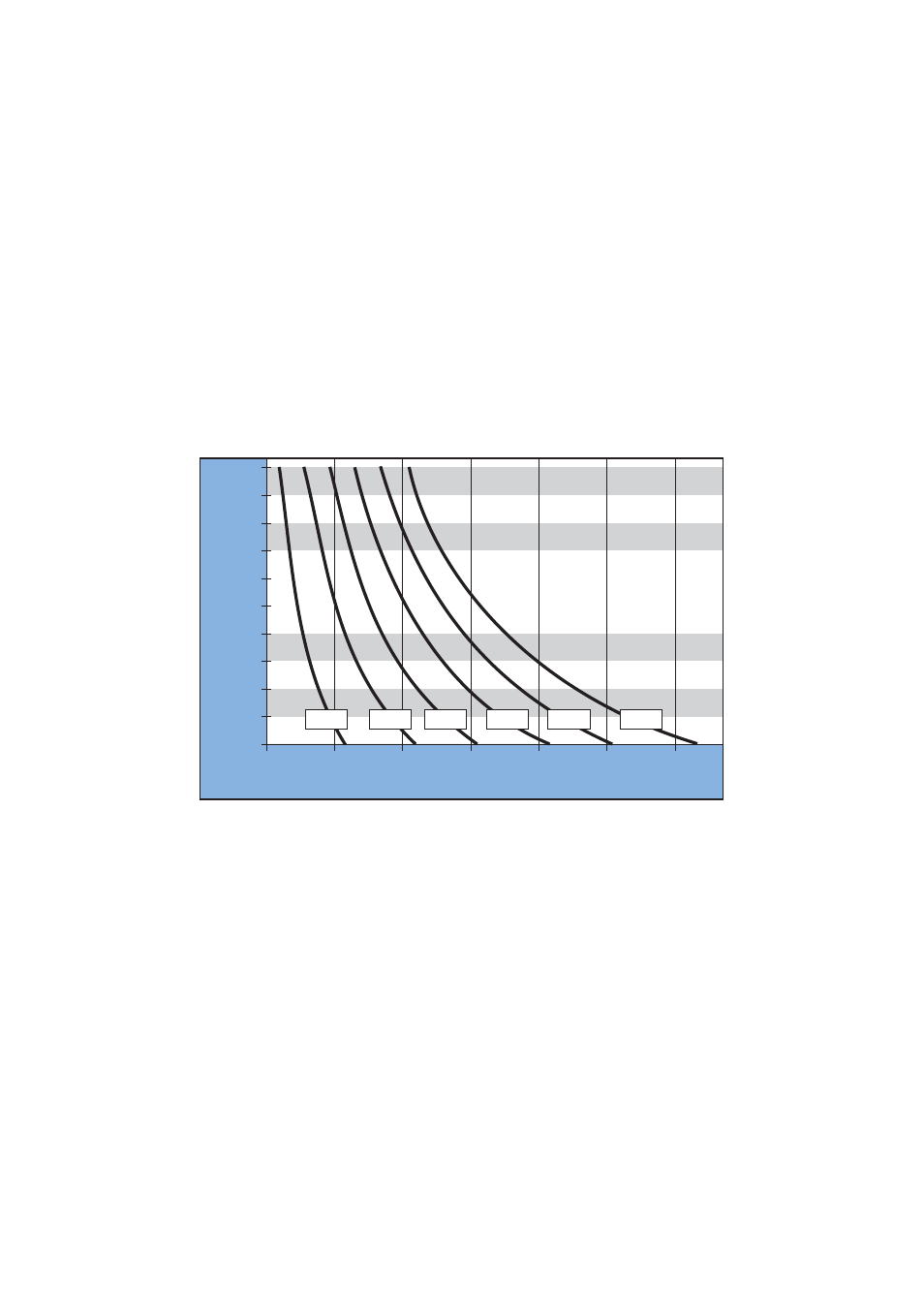

Le diagramme ci-dessous vous montre quelle puissance vous pouvez injecter par
phase sur le réseau sans que cela n'engendre des déconnexions dues à une tension
AC trop élevée.
Il faut d'abord connaître les grandeurs ci-dessous avant de pouvoir faire une
estimation :
• Tension du réseau sans injection
• Impédance du réseau sur le point de raccordement du Sunny Mini Central 5000/
6000
Le diagramme montre les courbes correspondantes pour la tension AC sans injection.
En fonction de l'impédance du réseau (axe des ordonnées), on obtient pour les
différentes courbes une puissance d'injection maximale possible par phase (axe des
abscisses).
Impédance du réseau [Ohm]
Puissance [kW] par phase
0 5 10 15 20 25 30
0,5
0,6
0,7
0,8
0,9
1,0
1,1
1,2
1,3
1,4
1,5
250 V 240 V 230 V 220 V 210 V 200 V
