SMA Technologie AG Conditions préalables à l'installation
Instructions de montage SMC50_60-11:SF2006 Page 13
4.2 Conditions préalables relatives au générateur PV
Le Sunny Mini Central 5000/6000 a été conçu pour le raccordement de grandes
installations de structure homogène (panneaux de même type, d'orientation et
d'inclinaison identiques).
Vous trouverez des indications sur la conception dans l'outil de configuration «
GenAu » que vous pouvez télécharger sur Internet à l'adresse www.SMA.de.
L'appareil est muni de huits connecteurs à fiches PV (deux par string) pour le
raccordement de générateurs PV. Les lignes de raccordement du générateur PV
doivent donc être également équipées de tels connecteurs à fiches.
Vous pouvez raccorder le Sunny Mini Central au générateur PV au moyen de
connecteurs à fiches MC (nouvelle version) ou de connecteurs à fiches Tyco.
Le type de raccordement dont est muni votre Sunny Mini Central dépend de l'option
de commande.
Un jeu de connecteurs pré-assemblés est disponible en tant qu'accessoire pour
raccorder les extrémités de câble libres d'un string (référence de commande SMA :
« MC-SET » pour Multi Contact nouvelle version ; « TYCO-SET » pour les connecteurs
à fiches Tyco).
4.3 Réseau basse tension 230 V (AC)
Respecter les prescriptions techniques en la matière et
les prescriptions spécifiques de l'exploitant de réseau
local.

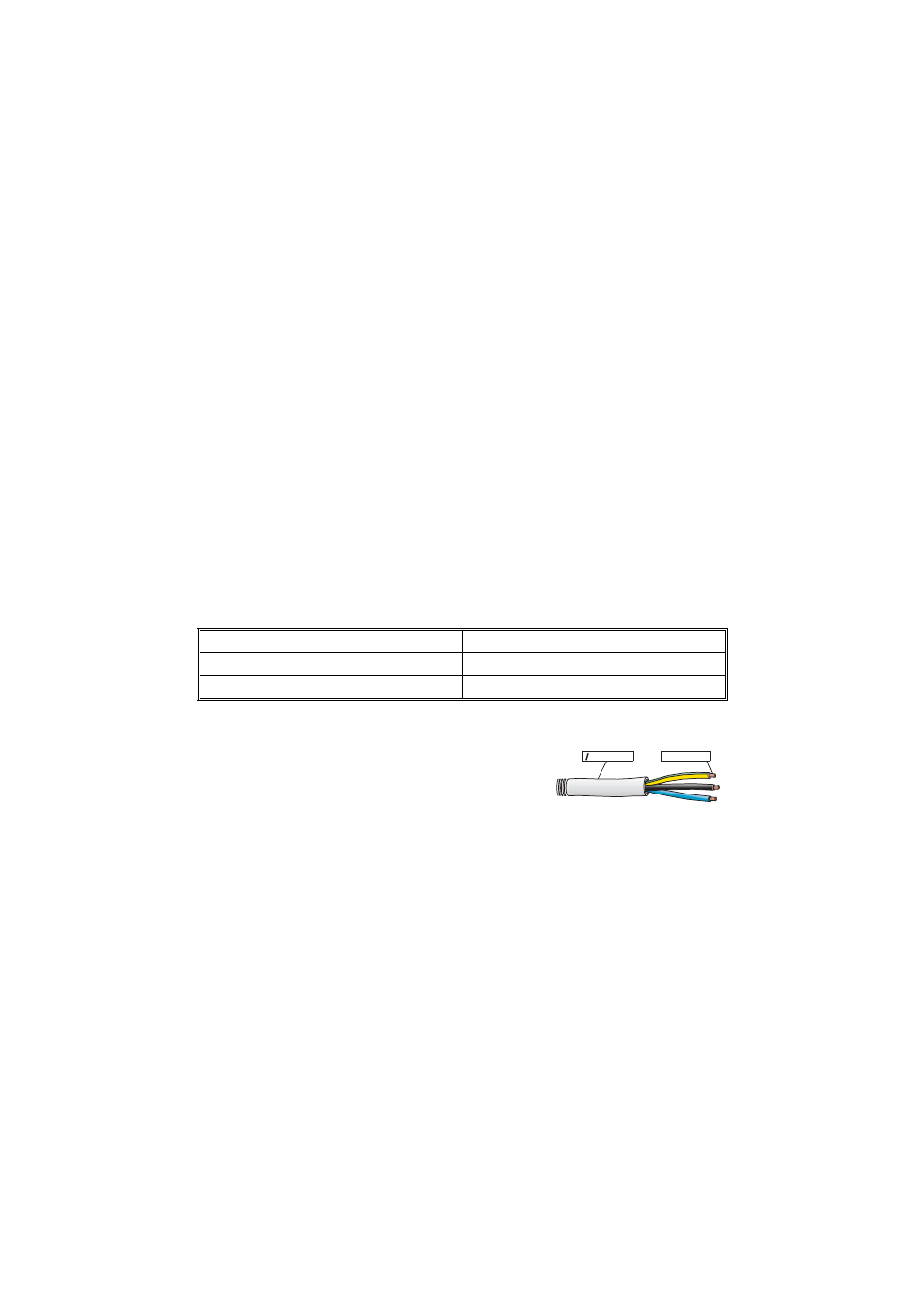

Les bornes de raccordement du Sunny Mini Central 5000/6000 sont prévues pour
des sections de conducteur pouvant atteindre jusqu'à 16 mm². Le diamètre extérieur
du câble doit être situé entre 11 mm et 25 mm. Si vous utilisez un câble d'un diamètre
inférieur à 14 mm (mais d'au moins 11 mm), la douille en caoutchouc du raccord à
vis doit être remplacée par la douille en caoutchouc fournie avec l'appareil.
Le raccordement est effectué avec trois brins (L, N, PE).
Valeurs limites pour l'entrée DC
tension max. 600 V (DC)
courant de court-circuit max. 30 A (DC)
o max. 16 mm² 11 ... 25 mm
