L'interface de communication SMA Technologie AG
Page 56 SBTLHCMS-11:SF2406 Instructions d’installation
Une description détaillée des fonctions des cavaliers figure dans la documentation
relative au dispositif de communication.
11.2 Raccordement Powerline
Ce chapitre décrit le montage du « kit Powerline » (numéro de commande SMA :
NLMPB-MS-NR) pour la communication ligne réseau dans un Sunny Boy.
Il est nécessaire d'installer deux modules électroniques dans le Sunny Boy pour établir
la communication ligne réseau. Ces modules électroniques ainsi qu'une pièce de
support pour l'élément de puissance sont contenus dans le « kit Powerline » (numéro de
commande : NLMPB-MS-NR) :
Ouvrez le Sunny Boy en respectant toutes les consignes de sécurité, selon
la description figurant au chapitre 3.
Aussi bien le Sunny Boy que l'interface de communication sont sensibles aux
décharges électrostatiques. Reliez-vous à la terre en touchant le raccordement PE
avant de sortir l'interface de communication de son emballage et de manipuler les
composantes du Sunny Boy.
Avant de commencer le montage, lisez la documentation relative au dispositif de
communication. Vous y trouverez des informations complémentaires concernant le
câblage.

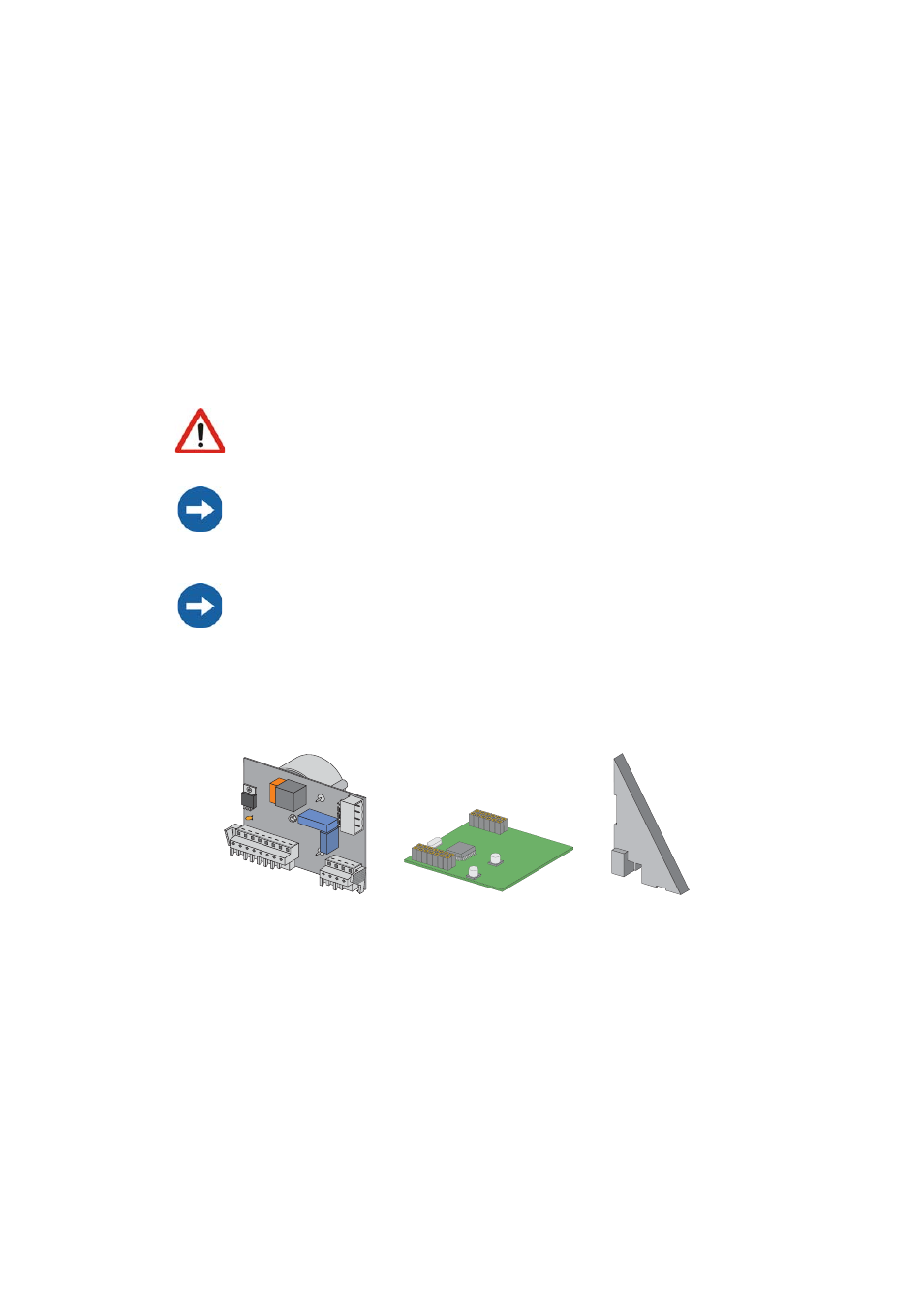

Elément de puissance
PLC
modem ligne réseau
(NLM Piggy-Back)
pièce de support
pour
