SMA SB 4200TL HC Multi-String - Manuel (Page 26)

Installation SMA Technologie AG
Page 26 SBTLHCMS-11:SF2406 Instructions d’installation

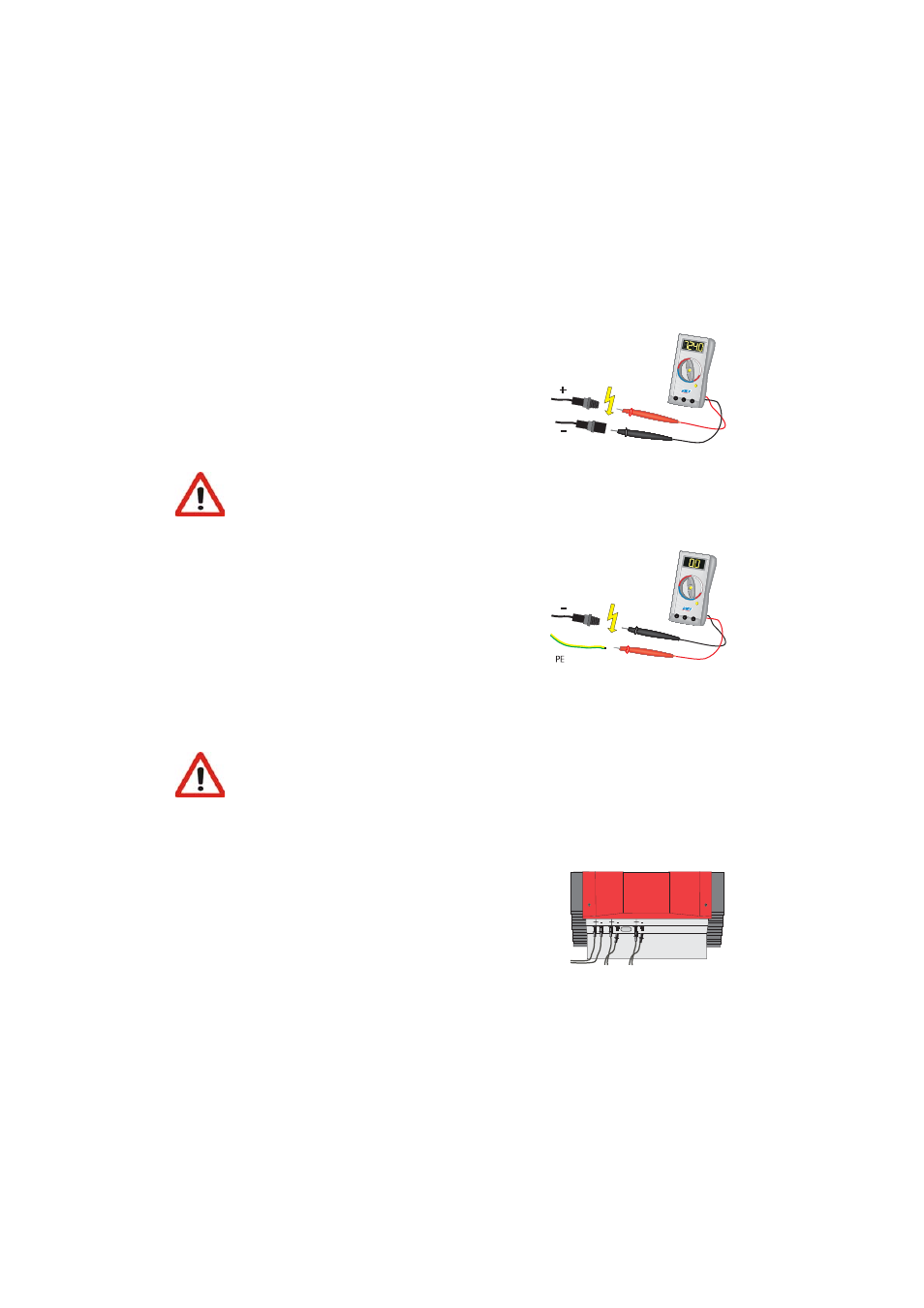

6.2.2 Raccordement String PV (DC)
Pour le raccordement DC, procédez comme suit :
4. Répétez les points 2 et 3 pour chaque String.
1. Vérifiez si les raccords du générateur PV ont la
polarité correcte et s'ils observent la tension
String maximale de 750 V (DC), voir aussi
chapitre 5.2 « Conditions préalables que doit
remplir le générateur PV » (Page 15).
Avertissement !
Tensions présentant un danger de mort !
2. Mesurez les tensions continues entre chaque
connecteur à fiche DC d'une String et le potentiel
de la terre.
3. Si les tensions mesurées sont constantes et que
leur somme correspond approximativement à la
tension de marche à vide de la ligne String, cela
signifie qu'il existe une perte à la terre dans cette
String, dont la position approximative peut être
déterminée par les rapports des tensions entre
elles.
Attention !
Ne raccordez les Strings, dans lesquels vous avez constaté une perte à la
terre, au Sunny Boy qu'après avoir éliminé la perte à la terre dans le
générateur PV !
5. Raccordez les Strings du générateur PV qui sont
en parfait état de marche. Assurez-vous de la
bonne affectation aux Strings.
6. Obturez les raccords à douille d'entrée DC non
utilisés à l'aide des bouchons fournis avec la
livraison.
